«Трафальгар». Схема распределения броневой защиты, первоначальный проект

Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Трафальгар» Портсмут 18 января 1886 20 сентября 1887 март 1890 739 541 (общая 859 070)

«Нил» Пембрук 8 апреля 1886 27 марта 1888 10 июля 1891 765 615 (общая 885 718)

Размерения, м. 105,16 x22.25 x 8.53/8,84

Водоизмещение, т 12590 (проектное 11940) при осадке 8.23/8.53 м

Нагрузка: корпус и бронирование 9010, механизмы 3580.

Вооружение 4 13,5732 67-тонных 6 120-мм скорострельных (впоследствии 6" скорострельных) 8 6-фунтовых скорострельных 9 3-фунтовых 6 торпедных аппаратов (1890)

Броня (компаунд), мм пояс в середине 508. к оконечностям 356 (203/152 у нижней кромки), траверзы 406 (носовой) и 356 (кормовой), цитадель (верхний пояс) 406-457. траверзы цитадели 457. башни 457. боевая рубка 356. наклонные траверзы батареи 120-мм орудий 127. борт батареи 102, броневая палуба 76, обшивка 45-64. подкладка под броню 100-250. (вес брони 4228 т – 33,5 % водоизмещения)

Механизмы

«Трафальгар»: «Хамфрейз энд Теннант»,

«Нил»: «Моделей»;

два комплекта тройного расширения, мощность 7500 л.с., скорость хода 15.1 уз, (при форсированном дутье 12000 л.с./16,75 уз), 6 цилиндрических котлов.

Запас топлива, т 900/1200

Дальность, миль 1050 16,25-узловым ходом, 6500 10-узловым ходом

Экипаж, чел. 577

Худ вернулся к ридовскому стандарту максимальной защиты и Барнаби с Уайтом могли только молча наблюдать, на что расходовалось то громадное преимущество, которое давали 2000 т дополнительного, по сравнению с «адмиралами», водоизмещения. Оба предпочли бы барбеты в двух раздельных цитаделях ценой ослабления поясной брони, а Уайт определённо предпочёл бы большую длину и увеличил высоту надводного борта для повышения скорости хода в открытом море. Худ в то время ещё не понимал недостатка низкого борта для поддержания высокой скорости в море, в то время как Уайт уже имел возможность оценить преимущества французских высокобортных конструктивных типов, насколько это касалось сухих палуб и чистых прицелов орудий.

Однако можно понять и настойчивость Гамильтона относительно увеличения веса броневой защиты. Какие бы улучшения не вводил Комитет по проектам [1871 г.], флот всегда вполне устраивали получившиеся корабли, которые даже после двадцатилетней службы могли считаться подходящими в качестве резерва второй линии.

Пока они ещё стояли на стапелях, угроза со стороны торпеды привела к тому, что верх взяла концепция морской войны, в соответствии с которой линкоры признавались чуть ли не беспомощными мишенями [для миноносцев] вместо того, чтобы считаться силой, способной уничтожить всё, что держится на воде. Дошло до того, что в описании «Трафальгара» при представлении морского бюджета на 1886 г. финансовый секретарь Адмиралтейства Хибберт позволил себе настолько увлечься пророчествами, что заявил: «Я с уверенностью утверждаю, что эти два огромных броненосца станут, вероятно, последними броненосцами подобного типа, которые когда-либо будут построены в этой или любой другой стране».

Закат линкора, однако, не произошёл и в последующие 60 лет, и в марте 1886 г. первый лорд пояснял:

«Два года назад я надеялся, что «Трафальгар» и «Нил» станут последними линейными кораблями, заложенными в нашей стране. Тогда казалось, что строительство броненосных судов следует прекратить из-за появления миноносцев. Однако морские офицеры сильно преувеличили силу миноносцев. Франция приостановила строительство линкоров, и другие державы последовали её примеру; однако с тех пор, отчасти благодаря изобретению скорострельных орудий, все снова вернулись к строительству линкоров».

В соответствии с первоначальным проектом эти корабли должны были иметь водоизмещение 11940 т и вспомогательную батарею из десяти 127-мм казнозарядных орудий; верхний край цитадели возвышался над водой на 3,35 м. Но модификации в ходе строительства подняли водоизмещение до 12590 т и добавили к осадке целый фут. При принятии полного запаса угля они садились ещё на полфута (0,15 м) ниже. Все изменения в составе вооружения пошли в лучшую сторону, однако именно это положило начало нежелательной практике внесения обширных изменений в процессе строительства, жертвой которых становился в той иной степени практически каждый корабль. Поскольку все они неизбежно влекли за собой увеличение тоннажа, Совет специальным распоряжением постановил ввести в состав нагрузки проектирующихся кораблей 4% запас водоизмещения на все последующие конструктивные инновации, за которым с тех пор закрепилось название «запас Совета».

Корпус

Обводы подводной части были несколько лучше, чем у «Сане Парейль», с большим по длине вырезом под тараном и большей площади рулём. Однако гораздо более короткий бак в сочетании с низким бортом в носу приводили к большим неудобствам в море – это отчасти сглаживалось тем обстоятельством, что оба корабля провели их активную службу в составе Средиземноморской эскадры.

Вооружение

Оси тяжёлых орудий отстояли от ватерлинии на 4,3 м, а над палубой возвышались всего на метр, так что при стрельбе прямо по носу и по корме палубы могли получить серьёзные повреждения и Уайт настоял на проведении соответствующих испытаний полными зарядами. Прямо по носу был произведён залп на угле возвышения 3° и единственным повреждением, заслуживающим внимания, стала вмятина в палубе рядом с волноломом глубиной 5 см, причём погнулся бимс под ней и сломался пиллерс в жилой палубе в носу.

Усовершенствование конструкции башенных гидроприводов значительно улучшило заряжание, и на испытаниях за 9 минут один за другим было выпущено четыре снаряда (соответственно восемь последовало бы при стрельбе из обоих орудий башни). Согласно выкладкам, с тренированным расчётом установки можно было надеяться на производство одно выстрела в две минуты.

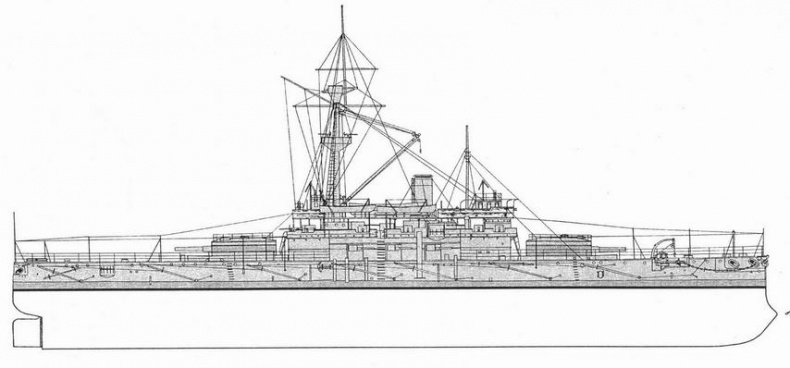

«Трафальгар». Внешний вид на момент вступления в строй, 1890 г.

Первоначальным проектом предусматривалась вспомогательная батарея из восьми 127-мм орудий, но фирме «Армстронг» удалось создать 120-мм скорострельное орудие, настолько замечательное в части дальнобойности, быстродействия и точности наводки, что его приняли на вооружение вместо более крупнокалиберной казнозарядной пушки, и в январе 1890 г. последовало распоряжение об установке шести таких орудий на обоих кораблях. Восемь казнозарядных пушек исходного проекта весили 135 т, а новый состав батареи скорострельных орудий вместе с дополнительным боезапасом обошёлся уже в 185 т. После того, как на приёмных стрельбах батарейные орудия развили скорострельность в среднем 7,5 выстрелов в минуту, торпедная угроза стала сжиматься до более правильных очертаний.
