Вес корпуса

И «соверены», и «маджестики» всегда считались исключительно прочными и добротно построенными кораблями – особенно первые. Это отчасти происходило вследствие практики оснащения линкоров устройствами особо прочными и тяжёлыми по сравнению с крейсерами, так что их стали расценивать как удачное вместилище для тяжёлого оборудования любого сорта. В результате «соверены» приметно страдали от подобного экстравагантного подхода и вес корпусов кораблей, построенных частными компаниями, достигал 5700 т против 5340 т у исполненных на собственных верфях Адмиралтейства, в то время как проектом отводилось на это лишь 4850 т. В то время как прилагались все усилия, чтобы завершить «Маджестик» и «Магнифишент» в рекордно короткие сроки, с особой тщательностью вёлся учёт веса конструктивных элементов, в отношении которых строителю давалась относительная свобода выбора: результатом стало то, что «Маджестик» получил корпус, вес которого составлял 5717 т против 5650 т по проекту. У кораблей, строящихся на частных верфях, надзор не был столь строгим, так что самый тяжёлый из их корпусов «потянул» на 6030 т!° Соревнование за более скорое окончание при строительстве первых двух кораблей было настолько острым, что на опережение графика поставки материалов совершенно не обращали внимания, и даже потворствовали этому. Ч.Бересфорд, тогда кэптен резерва паровых кораблей в Чатеме, оставил об этом такие строки: «В 1893-1894 гг. «Магнифишент» строился в Чатеме, который соперничал с Портсмутом, где строился «Маджестик». И зачастую, когда «Магнифишент» получал от контрагента броневые плиты в избыточном количестве, излишек которых мог пойти на «Маджестик», их придерживали, что позволяло нам выйти вперёд».

Вооружение

Переход от прежних 13,5" орудий к новым в 12" позволил сэкономить около 140 т, пошедших на увеличение числа вспомогательных орудий с 10 до 12 и замену 57-мм пушек на 76-мм, количество которых довели до 16. Помимо этого, орудийные установки новой конструкции, спроектированные в Элзвике, также обеспечили экономию в весе, что дало возможность оснастить 12" орудия, кроме гидравлического, ещё и ручным приводом; броневые прикрытия поверх барбетов получили более надёжную защиту. Новое скреплённое проволокой 12" орудие в 35 калибров длиной весило 46 т и выбрасывало 390-кг снаряд, способный пробить железную плиту в 840 мм с дистанции 900 м.

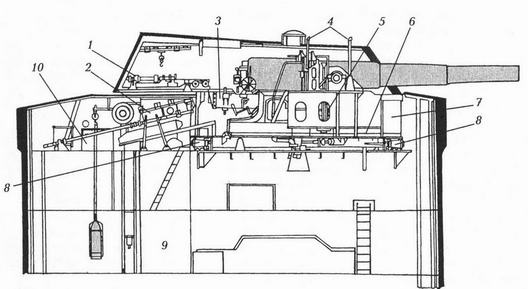

«Маджестик». Барбетная установка 12" орудий

1 – механизмы ручного заряжания; 2 – подача; 3 – компрессор; 4 – прицелы; 5 – привод вертикального наведения 12"орудий; 6-привод горизонтального наведения поворотного стола установки; 7-поворотный стол установки; 8 – ролики погона; 9 – шахта подачи; 10 – кранец для снарядов, изготовленных к заряжанию.

Конструкция установок «Маджестика» и «Магнифишента» несколько различалась в деталях, но устройство механизма подачи было единым. Заряжание производилась из фиксированного поста в диаметральной плоскости, с тыльной стороны барбета, где располагалась прямоугольная в плане шахта подачи боезапаса. Поднятые наверх, снаряды и заряды перемещались направо и налево от подачной трубы и далее досылались в орудия гидравлическими прибойниками, занимавшими фиксированное положение под углом +13,5 Для восьми выстрелов на каждое орудие предусматривалось заряжание на любом угле поворота башни; эти снаряды помещались в индивидуальны кранцах в тыльной части поворотного стола, а заряды поднимались по шахте, параллельной оси вращения установки. Небольшие гидротолкатели в задней части рабочего отделения использовались для досылания этих выстрелов. Темп ведения огня составлял три выстрела в четыре минуты.

На «Цезаре» и «Илластриесе» в конструкцию 12" установок внесли весьма важное усовершенствование – оно основывалось на идее, реализованной компанией «Армстронг» в проекте установок для итальянского «Ре Умберто» (1887). Неподвижные зарядные посты и тяжёлые грушевидные барбеты были заменены цилиндрическим барбетом и устройством заряжания на любом угле поворота башни. Зарядный пост располагался в самом боевом отделении, а в поворотном столе была предусмотрена выгородка, где находились 24 снаряда; здесь же были два гидроприбойника орудий. Фиксированная центральная подачная труба поднималась от погребов боезапаса в это промежуточное отделение. Заряжание теперь производилось на любом угле поворота установки, но по-прежнему при орудиях, поднятых до 13,5°.

Гак впервые произошёл разрыв в прямой цепи доставки боеприпасов к орудиям, сделав намного более безопасным весь процесс подачи и заряжания. Нововведение также позволило увеличить темп ведения огня. Имелся гидропривод вертикального наведения орудий, стволы со станками были сбалансированы относительно цапф в положении наката. Эта установка и барбет стали базовой моделью для последующих проектов как в британском, так и в других флотах до тех самых пор, пока двухорудийные установки не начали вытесняться трёх- и четырёх-орудийными.

Толщина броневой защиты барбетов равнялась 356 мм выше нижней палубы и 178 мм ниже неё (за бортовым бронированием); наклонные плиты броневого прикрытия боевого отделения имели толщину 254 мм. Отстояние осей орудий от ватерлинии составляло – носовой башни 8,23 м и кормовой 7,0 м.

Восемь из 12 6" орудий были установлены на средней палубе со всеми вытекающими из подобного размещения неудобствами в свежую погоду – решение, характерное, несмотря его многочисленные недостатки, как для всех кораблей Уайта, так и большинства их зарубежных современников. Лишь с середины Первой мировой войны подобное расположение начали подвергать пересмотру и устанавливать орудия палубой выше.

По четыре 76-мм пушки с каждого борта располагались на верхней палубе в надстройке между казематами 6" орудий, ещё по четыре с борта были установлены ярусом ниже, на средней палубе в оконечностях. 12 47-мм пушек стояло на боевых марсах. Подача боезапаса для всех этих орудий производилась по продольным коридорам под броневой палубой, соединявшим носовые погреба с кормовыми, затем далее по вертикальным шахтам в палубы и казематы. Впоследствии устройства подачи к 6" орудиям были оснащены электроприводами.

Примечательно, что в 1915 г. с «Марса», «Магнифишента», «Илластриеса» и «Викториеса» были демонтированы 12" башни, которые пошли для вооружения серии новых тяжёлых мониторов. Параллельно с переносом механизмы этих установок подвергли переделке для придания орудиям большего угла возвышения -результатом стало увеличение дальнобойности до 105 кб!

Общий запас торпед калибра 457 мм для подводных бортовых и одной кормовой надводной трубы составлял 17 шт.; помимо этого имелось четыре 356-мм торпеды для действия со штатных паровых катеров.

Поскольку прежний порох в новых 12" орудиях заменили кордитом, вес заряда теперь составлял только 76 кг против 134 кг в орудиях предшествующего типа. Это позволило сохранить вес боезапаса главного калибра, несмотря на применение металлических пеналов для хранения зарядов, в тех же пределах: его вес на «Маджестике» составлял 335 т против 300 т на «Энсоне». Заряды из кордита уменьшенного, против прежнего, веса были также приняты для вспомогательной артиллерии, что дало возможность увеличить количество боезапаса 6" орудий с 200 до 300 выстрелов на ствол.
