Следует отметить, что на «Шарле Мартеле» на 0,9 м ниже защитной 70-мм палубы проходила «отражательная палуба», конструктивно представлявшая собой дальнейший изгиб кверху двойного борта. Её предназначением являлось задержка осколков при попадании в расположенную выше броневую палубу, отражённых внутрь, а также задержание воды, поступающей через пробоины и трещины в этой палубе. В реальности же расстояние между этими двумя палубами было слишком малым для эффективной задержки осколков. Бертэн желал применить клетчатый пояс между верхней и нижней броневыми палубами при бортовом поясе увеличенной высоты, однако поскольку подобное решение требовало дополнительно порядка 3000 т водоизмещения, полное воплощение его идей последовало лишь через восемь лет на гораздо более крупных линкорах класса «Републик».

Ещё одной интересной новинкой на «Ринауне» стал отказ от традиционных поперечных броневых траверзов. Их место заняли две наклонных внутрь полосы брони, огибающие основания барбетов, что соответствовало большей площади бронирования борта. Это решение также прижилось на много лет.

Поскольку поверх пояса по ватерлинии было введено дополнительное бронирование борта, для обеспечения остойчивости сочли возможным ограничить длину пояса 64 метрами против 75 м на «Ройал Соверене», имевшем такую же длину корпуса – вне цитадели поддержание плавучести возлагалось на подводную броневую палубу и подразделение на мелкие отсеки. Это отсутствие поясной защиты в носу и корме так часто критикуют как фатальный пробел ранних проектов Уайта, что его реальное значение следует оценивать в свете расчётов, проведённых для «Ринауна» в предположении того, что все его многочисленные водонепроницаемые отсеки над ватерлинией в оконечностях совершенно пробиты и разрушены. Они сводились к следующему:

«Шарль Мартель»

«Ринаун»

«Синоп»

1) если полному разрушению подвергалась лишь носовая оконечность, корабль погружался носом на 1,1 м, в то время как корма поднималась на 0,5 м; это приводило к уменьшению высоты надводного борта в носу до 6,5 м. Подобный вариант развития событий являлся наихудшим с точки зрения дифферента, однако без серьёзных последствий для управляемости корабля,

2) если бы подобная судьба постигла лишь корму, она погрузилась бы на 1,15 м, нос поднимался на 0,75 м – всё это без какого-либо заметного снижения управляемости,

3) если бы разрушены были обе оконечности, корабль погружался на 0,4 м, а над водой оставалось 2,4 м бронированного борта; управление существенно затруднялось, скорость же хода при подобном развитии событий всецело зависела от уровня полученных повреждений.

«Мягкие оконечности» продолжали оставаться в проектах линкоров до 1897 г, пока не был заложен «Формидэбл», но и на нём тонкие продолжения пояса в нос и корму скорее были сделаны для успокоения, нежели носили характер реальной защиты.

Скорость хода

«Ринаун» стяжал репутацию лучшего ходока изо всех тяжёлых кораблей, до сих пор переданных флоту. Вот результаты его ходовых испытаний.

Давление воздуха Обороты Мощность, л.с. Скорость, уз

8-часовос, естественная тяга 0,27" 97,8 10708 17,9

4-часовое, форсированное дутьё 1,7" 104,5 12901 19,75

На экономическом ходу в 15 узлов и мощности 6000 л.с. расход топлива составлял 0,85 кг/л.с. в час. Корабль хорошо держался в море, был поворотлив и отличался плавной качкой, идеально соответствуя понятию «линкор-яхта», в качестве какового он и использовался в 1902-1905 гг

Общее

В 1900-1901 гг., когда он был флагманским кораблём адмирала Фишера, кормовой мостик (обузу сомнительной ценности) перенесли за фок-мачту, а с юта убрали всё лишнее, чтобы обеспечить простор для танцев – любимого развлечения адмирала. Дважды избранный королевской фамилией для плаваний в Индию, корабль окончательно сменил свою бело-жёлтую окраску на серую в 1905 г., когда был переведён в Портовый резерв. В 1909 г. в печати появились сообщения о том, что «Ринаун» снова пошёл под своими машинами» – но это было уже в последний раз: через 12 лет после того, как он впервые поднял флаг. Корабль оставался в строю активной службы лишь восемь лет.

«Ринаун»

Ушёл из Пембрука для завершения всех работ в Девонпорт и в январе 1897 г. выведен в резерв. Введён в строй в июне 1897 г. как флагманский корабль Юбилейного смотра [грандиозного морского парада на Спитхэдском рейде в Портсмуте 26 июня 1897 г. в честь 50-летнего юбилея правления королевы Виктории. – Ред.], затем ста,! флагманским кораблём Североамериканской и Вест-Индийской станций вице-адмирала Дж.Фишера, поднявшего на нём флаг 24 августа 1897 г. Два года спустя, получив назначение командующим Средиземноморской эскадрой, Фишер перешёл туда вместе с «Ринауном», который таким образом продолжал состоять в качестве флагманского корабля до февраля 1902 г Оборудован для путешествия их высочеств герцога и герцогини Коннот в Индию; в октябре 1902 г. сняты 6" орудия на средней палубе. По возвращении выведен в Резер^ флота в Портсмуте до июля 1904 г., когда вновь введён в строй для манёвров. Прошёл большой ремонт в 1904-1905 гг. Вступил в состав резерва в феврале 1905 г. Вновь оборудован для путешествия их высочеств принца и принцессы Уэльских в Индию в апреле-октябре 1905 г. (все оставшиеся 6" орудия сняты). По возвращении в мае 1906 г. вступил в вооружённый резерв и в 1907 г. был включён в состав 4-й дивизии Флота Метрополии. Тендер «Виктори» с октября 1909 г.? затем учебный корабль кочегаров (получил удар от водолея «Эйд» 26 сентября 1911 г., причинивший небольшие повреждения). В январе 1913 г. определён к сдаче на слом и отбуксирован в Мазербэнк в декабре 1913 г. Продан в 1914 г.

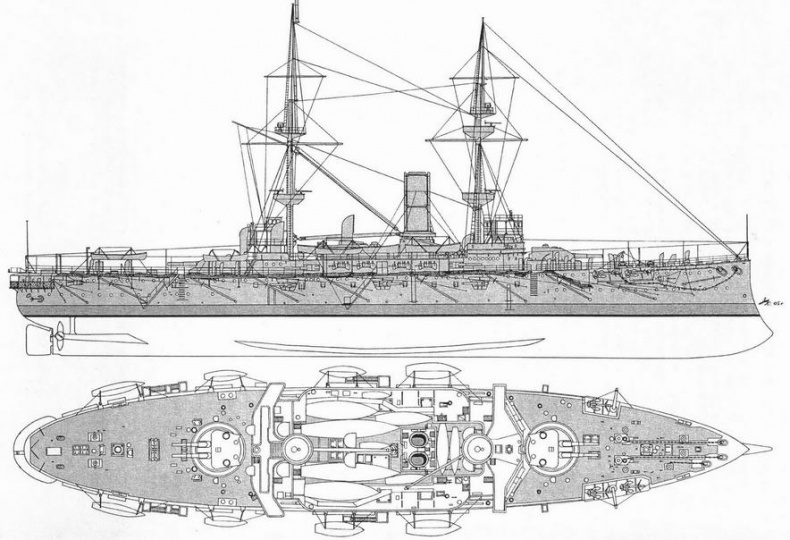

«Ринаун». Внешний вид корабля на моментвступления в строй. 1897 г.

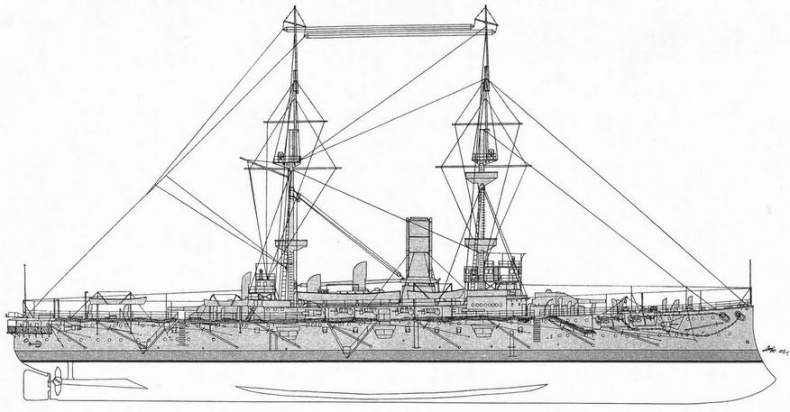

«Ринаун». Внешний вид корабля по состоянию на 1905 г

Франция оставалась основным морским конкурентом Британии, поэтому следует сказать несколько слов о тогдашних французских линкорах, выделив их принципиальные особенности. По внешнему облику тяжёлые единицы флота Третьей республики, номинально относившиеся к одной серии, заметно отличались друг от друга, и порой весьма существенно. Это происходило оттого, что главный строитель флота выдавал лишь основные характеристики подлежащих постройке кораблей, а уже на верфях инженеры обладали большой свободой в выборе деталей – конструкции мачт, труб, надстроек и пр. Поэтому корабли одной группы, вступавшие в состав флота, и в Британии внешне идентичные, у французов настолько с виду отличались один от другого, что производили впечатление «флота образцов».
