1 – котельные отделения; 2 – машинные отделения; 3-бомбовые погреба; 4-крюйт-камеры; 5- 13,5" башни; 6-дымоходы; 7 – вентиляторы; 8 – рулевой привод; 9 – отсеки торпедных аппаратов; 10 – боевая рубка; 11 – припасы; 12 – шпилевое отделение.

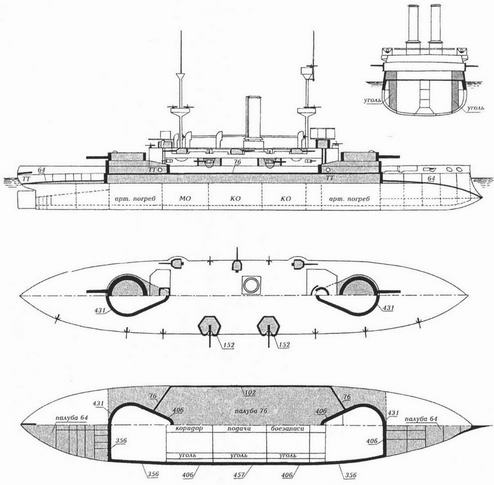

«Худ». Схема распределения броневой защиты

Распределение линкоров Королевского флота в 1896 г.

Воды метрополии

«Магнефишент», «Маджестик», «Принс Джордж», «Эмпресс оф Индия», «Рипалс», «Резолюшн», «Ройал Соверен»

Средиземноморье

«Рэмиллис», «Ривендж», «Худ», «Барфлер», «Энсон», «Кемпердаун», «Коллингвуд», «Хоу», «Родней», «Девастейшн», «Нил», «Трафальгар»

Китай

«Центурион»

Береговая оборона и защита портов

«Бенбоу», «Колоссус», «Эдинбург», «Руперт», «Дредноут», «Сане Парейль», «Девастейшн», «Тандерер», «Инфлексибл», «Александра»

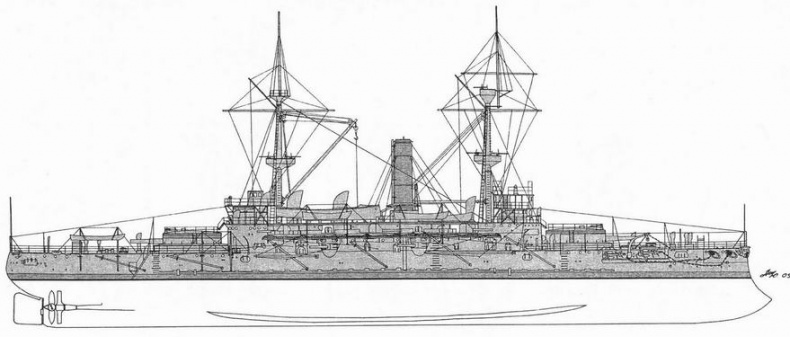

«Худ». Внешний вид корабля

Составляя предложения относительно характеристик линейных кораблей, подлежащих постройке в соответствии с Актом о морской обороне, Уайт совершенно не уделял внимания линкорам 2-го класса. Он полагал со всей определённостью, что британские корабли должны быть если не сильнее, то, во всяком случае, не слабее любых их заграничных аналогов и совершенно не видел смысла в кораблях 2-го класса ни с точки зрения экономии средств, ни умеренных габаритов, ни их увеличенного числа. Однако в марте 1889 г. инспектор и главный артиллерист флота (в то время кэптен Фишер) потребовали составить общий проект для двух предусмотренных программой линкоров 2-го класса. Эти корабли планировались для подкрепления британского военно-морского присутствия в водах Китая и бассейне Тихого океана. Их осадка не должна была превышать 7,9 м (для возможности захода в устья китайских рек), дальность плавания предполагалась не меньшей, чем у «Имперьюз», но запас угля при этом уменьшался с 900 т до 750 т – в связи с использованием механизмов тройного расширения вместо машин-компаунд. Скорость хода при естественной тяге должна была составлять 16,5 уз и увеличиваться до 18 уз при форсировании.

Стоимость этих кораблей предполагалось установить на 30% ниже, чем у их первоклассных собратьев, и эта предпосылка, собственно, и стала определяющей при определении тоннажа – получалось, что линкоры 2-го класса должны быть на 4000 т легче их «полновесных» собратьев. Для корабля с подобным усечённым водоизмещением это означало замену 13,5" и 6" орудий на пушки в 10" и 120 мм, в то время как толщина брони пояса снижалась с 457 до 305 мм, а барбетов – до 230 мм против 430. При этом они получали такую же высоту надводного борта, маневренные качества, объём угольных ям и мореходность, а по стоимости постройки и содержания семь «центурионов» соответствовали пятёрке «соверенов».

Запланированный Уайтом состав вооружения включал четыре 10" и 8 120-мм орудий – последние за щитами на верхней палубе на расстоянии порядка 6 м друг от друга: с точки зрения устойчивости против неприятельских фугасных снарядов это было гораздо лучше, чем помещать их палубой ниже. Распределяя броневую защиту, главный строитель вновь выдвинул идею, уже реализованную в проекте «Ройал Соверена», что тяжёлую поясную броню следует заменить бронированием более умеренной толщины, но распространённым от нижнего края пояса по ватерлинии до средней палубы в комбинации с толстой выгнутой вверх броневой палубой, как на крейсере «Бленхейм». Однако Совет принял решение оставить толстый пояс по ватерлинии и плоскую палубу, хотя на последовавших затем «Ринауне» и «маджестиках» этот подход был всё же пересмотрен в пользу большего распространения брони по борту ценой уменьшения её толщины, а также принята конструкция броневой палубы «Бленхейма».

Хотя время показало, что постройка линкоров 2-го класса единственно с целью экономии расходов есть химера (с прошествием времени это стало ясно само собой), эти два корабля предназначались для несения службы там, где использование первоклассных линкоров было роскошью, но при этом они существенно перевешивали по боевой мощи имевшиеся в британском флоте крейсера. Россия тогда посылала в китайские воды большие броненосные крейсера с 8"-6" артиллерией, для уравновешивания которых и было решено иметь на театре облегчённые быстроходные линкоры, способные действовать совместно с соединением крейсеров. Поскольку русские корабли были способны развивать под парами скорость до 15 узлов, «центурионы» весьма подходили для противодействия им – и именно с этой точки зрения следует оценивать их полезность, особенно в первые годы службы. Иначе же может показаться, что флот получил обузу в виде пары весьма условных линкоров, довольно скоро исчерпавших свой ресурс боевой ценности заграницей и в итоге оказавшихся годными лишь для несения более или менее посильной службы дома.

Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Барфлер» Чатем 12 октября 1890 10 августа 1892 июнь 1894 533 666

«Центурион» Портсмут 30 марта 1890 3 августа 1892 февраль 1894 540 090

Размерения, м 109,7x21,3x7,6/7,9

Водоизмещение, т 10500 (нагрузка: корпус и бронирование 6800, механизмы 3700)

Вооружение 4 10732 29-тонных 10 120-мм скорострельных 8 67-мм (6-фунтовых) скорострельных 12 47-мм (3-фунтовых), 4 мелкокалиберных Торпедные аппараты: 1 надводный в корме. 2 подводных в носу. 4 надводных бортовых.

Броня, мм (компаунд и стальная) Пояс 305, траверзы 203, верхний пояс 102 (гарвеевская), траверзы верхнего пояса 76, казематы 102 (гарвеевская), барбеты 230, башни 152 (гарвеевская), носовая боевая рубка 305, кормовая боевая рубка 76, броневая палуба 64 (никелевая сталь), подкладка под броню 150-230. (вес брони 2350 т, 22,4% водоизмещения)

Механизмы «Гринок фаундри» (оба), два комплекта вертикальных тройного расширения, мощность 9000 л.с., скорость хода 17 уз, (при форсированном дутье 13000 л.с./18.5 уз), цилиндрические котлы

Запас топлива, т 750/1125

Дальность, миль 6000 10-узловым ходом

Экипаж чел. 620

КонструкторыЭ. Битон. Дж. Нарбет

Последние линкоры Королевского флота с главной защитной палубой, перекрывающей пояс по ватерлинии, первые с броневым башнеподобным прикрытием барбетов, первые, получившие орудийные установки с заряжанием на любом угле поворота и первые со времён «Хотспура», подвергнутые реконструкции вместо модернизации. В общем их силуэт во всём напоминал «Ройал Соверен», но, поскольку в связи с изменением конструкции установок и устройства погребов боезапаса от отдельной неподвижной шахты боезапаса удалось отказаться, котлы были плотнее сдвинуты к диаметральной плоскости, а обе дымовые трубы стояли ближе друг к другу Внутреннее расположение, существенно переработанное и усовершенствование по сравнению с предшественниками, послужило моделью для последующих серий линкоров.
