Бронирование

Вследствие введения в проект ещё одной палубы корабли получили увеличенную высоту надводного борта, а схема их броневой защиты сочетала наиболее удачные решения «Энсона» и «Трафальгара». Главный пояс длиной 76,2 м прикрывал ²/₃ длины ватерлинии и имел высоту 2,6 м (из них 1,5 м ниже ватерлинии) и перекрывался поперечными траверзами – носовым в 406 мм и кормовым в 356 мм. В процессе обсуждения проекта Уайт высказал пожелание о прикрытии носа от форштевня до цитадели лёгкой бронёй для поддержания скорости при ведении боя на носовых курсовых углах, но по заключению Комитета, конфирмированному Советом, оконечности были оставлены небронированными: подводную броневую палубу в сочетании с подразделением на мелкие отсеки сочли достаточной защитой. На место угольной защиты «Энсона» и 457-мм брони «Трафальгара» «Ройал Соверен» получил верхний пояс из 127-мм гарвеевской брони (на «Рэмиллис», «Рипалс», «Ривендж» и «Ройал Оук» – никелевой стали), за которым располагались угольные ямы значительной глубины. Этого, как считалось, было достаточно для того, чтобы обеспечить разрыв снаряда среднего калибра и предотвратить свободное пробивание борта в этом месте снарядами скорострельных орудий, тогда только входившими в употребление.

Именно это тонкое бронирование (признанное удовлетворительным во время опытов с «Резистенс») стало причиной пространной тирады, которой разразился в адрес новых линкоров сэр Эдвард Рид. Но, как замечал Уайт, Рид мог и не знать о результатах этих опытных стрельб, чтобы на их основе составить правильное мнение относительно того, как будут вести себя в бою тонкие прикрытия из усовершенствованного броневого материала. Выполнение верхнего пояса из плит значительной толщины сильно увеличивало размеры корабля, и Уайт представил альтернативные проекты, показывающие различные варианты расположения бронирования в рамках отведённого веса. Морские офицеры в их оценке расположения элементов броневой защиты отталкивались от своих познаний в артиллерии, однако на тот момент они не имели возможности правильно оценить предложенный баланс качеств.

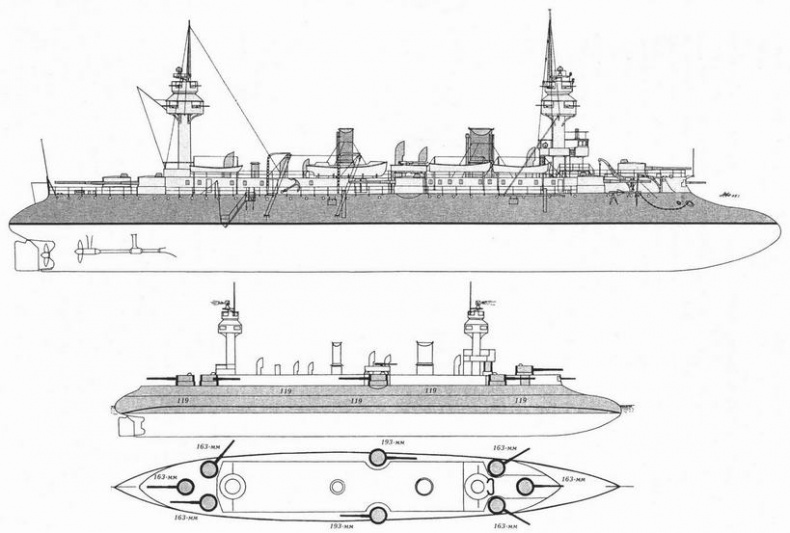

«Дюпюи де Лом». Внешний вид корабля и схема распределения броневой защиты

Средняя палуба не бронировалась за исключением участка под казематами 6" орудий, что было сделано впервые – и то после продолжительных раздумий и дискуссий. Великий французский кораблестроитель М. де Бюсси ввёл небольшую башню для 194-мм и 163-мм орудий на своём знаменитом крейсере «Дюпюи де Лом» (заложен в июле 1888 г.) – подобное решение предлагалась и в одном из альтернативных вариантов «Ройал Соверена». Но Совет традиционно испытывал к башням отрицательное отношение по причине необходимости наличия механизмов для их поворота, которые тогда ещё не поспевали за быстродействием ручных приводов одиночных орудий на центральном штыре, броневая защита которых оставалась неподвижной. Если бы вспомогательную артиллерию установили в башнях, то их оставалось водрузить только на верхней палубе – как это принято повсеместно сегодня [эти строки написаны уже в середине XX столетия. -Ред.] -и британские линкоры 90-х расстались бы со своим самым крупным пробелом -казематами под верхней палубой.

«Дюпюи де Лом»

«Ройал Соверен»

В проекте «Дюпии де Лома» де Бюсси воплотил ещё два заслуживающих внимания решения, позднее оказавших влияние на конструкцию британских линкоров:

1. Полное покрытие надводного борта 102-мм бронёй.

2. Сводчатую защитную палубу, упирающуюся в нижнюю кромку [выделено автором. - Ред.] пояса по ватерлинии вместо того, чтобы перекрывать его по верхней кромке. Из чертежа поперечного сечения корпуса видно, что ниже этой палубы на французском крейсере проходила ещё и отражательная палуба, а пространство между ней и броневой палубой отводилось под угольные ямы, в то время как поверх броневой палубы вдоль бортов (позади пояса по ватерлинии) располагались мелкие отсеки коффердама, наполненные целлюлозой, а за ними – вновь угольные ямы. В теории эта целлюлоза в бою при пробитии борта и заполнении коффердама водой должна была разбухать и наглухо закупоривать пробоину (это действительно подтверждалось результатами масштабных натурных исследований, хоте с большей долей вероятности эта целлюлоза была бы просто снесена за борт при ближних разрывах среднекалиберных фугасных снарядов). Так или иначе, но Королевский флот не решился последовать этому решению, хотя французы в то время охотно доверяли защиту ватерлинии своих кораблей подобной защите.

Мелкоячеистые коффердамы по ватерлинии переняли охотнее и с тех пор начали внедрять их в проекты новых кораблей – в последний раз они были применены на американских линкорах серий «Вирджиния» и «Коннектикут» уже в 1904 г. Ценность защитной палубы, у бортов загибающейся вниз к нижней кромке пояса по ватерлинии – она была внедрена на «эльзвикских» крейсерах «Эсмеральда» и «Пьемонт» – получила признание у британских конструкторов и эта палуба несколько в изменённом виде появилась через год с небольшим на «Ринауне».

Покрыв весь надводный борт бронёй, де Бюсси воплотил опыт расстрела старого броненосца «Белляйл», продемонстрировавшего весь драматизм действия фугасных снарядов по небронированным частям корпуса. С другой стороны, броня в 102 мм была достаточной защитой для того, чтобы вызвать разрывы снарядов снаружи корпуса, не причинив ему значительных повреждений.

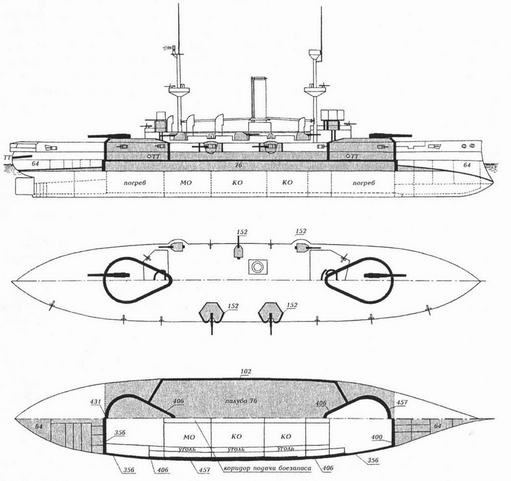

«Ройал Соверен». Схема распределения броневой защиты

Уайт, правда, придерживался относительно этой тонкой брони противоположного мнения и доказывал, что подобная условная защита, хотя и устоит под действием фугасных снарядов, но не сможет задержать дешёвые снаряды Палли-зера быстроохлаждённого чугуна, которые неизбежно пробьют её и вызовут обширные разрушения внутри. Исходя из этого он предпочёл на больших крейсерах «Блэйк» и «Бленхейм» (1888) ограничиться поверх броневой палубы лишь защитой из угольных ям, однако всего через год изменил свою точку зрения и последовал в проекте «Ройал Соверена» французскому примеру, введя поверх главного пояса по ватерлинии тонкий пояс гарвеевской брони в 102 мм, за которым располагались угольные ямы.

Добавленные уже впоследствии в качестве защиты 6" орудий на верхней палубе казематы из 127-мм брони были выполнены из крупповской нецементиро-ванной стали; их суммарный вес не превысил 100 т. Толщина броневой палубы поверх главного пояса составляла 76 мм, за пределами цитадели, к оконечностям, она уменьшалась до 64 мм.
