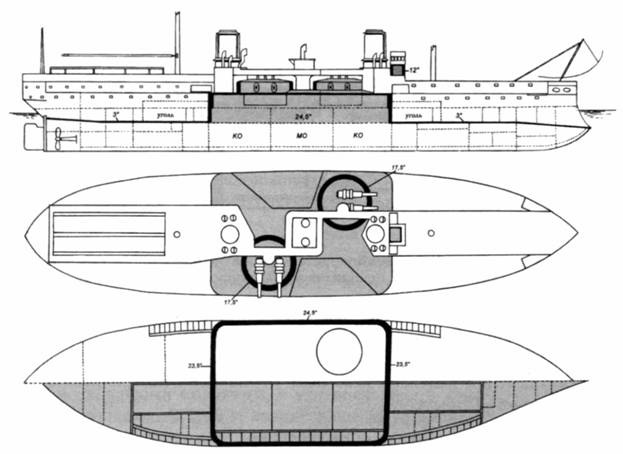

«Инфлексибл». Схема распределения бронирования

За пределами цитадели плавучесть по ватерлинии обеспечивалась броневыми палубами и подразделением корпуса на мелкие и глухие отсеки с пробкой и парусиной. Пространство высотой 1,98 м между находящейся несколько выше ватерлинии главной палубой и расположенной под ней броневой палубой было разделено на отсеки, заполненные углем или корабельными запасами в водонепроницаемых ёмкостях, формируя тот самый «плот», который и поддерживал плавучесть, локализуя затопление через снарядную пробоину лишь одним подобным отсеком – с наибольшей вероятностью им должна была оказаться бортовая угольная яма. Одним из несомненных пробелов проекта являлось то, что 2/3 всего угля пришлось хранить в бункерах за пределами цитадели, так что когда корабль шёл в бой, эти отсеки заполнялись водой с целью предотвращения его возгорания при разрыве фугасного снаряда. Угля, остававшегося в распоряжении на время сражения, имелось лишь 400 т в бортовых боевых угольных ямах внутри цитадели – это количество всегда сохранялось неприкосновенным и готовым к использованию.

На протяжении 21 м к носу и корме за пределами цитадели пространство между угольными ямами на нижней палубе и бортовой обшивкой подразделялось на отсеки шириной 1,2 м, заполненные пробкой, которые, в свою очередь, отделялись от внутреннего пространства корпуса дополнительным коффердамом шириной 0,6 м. Он был наполнен парусиной и паклей, и также простирался на всём протяжении угольных бункеров. Опытный расстрел 68-фунтовым фугасным снарядом железных ящиков в уменьшенном масштабе, заполненных смоченной хлористым кальцием пробкой, продемонстрировал, что она плохо горит и может использоваться для предотвращения затопления, а парусина и пакля склонны засасываться в пробоины и способствовать их закупорке.

Согласно расчётам, даже при пробитии всех заполненных пробкой отсеков и разрушении коффердама позади них корабль должен был оставаться наплаву и быть способен продолжать бой. К несчастью, после замены 60-тонных орудий 80-тонными все расчёты по остойчивости пришлось переделать заново. По выражению Барнаби «изменение вооружения поставило нас в большую зависимость от целостности небронированных частей корабля, нежели чем это было тогда, когда корабль только был спроектирован». Эти радикальные изменения итогового проекта привели к неизбежному результату – в то время как более протяжённая цитадель с увеличенным запасом плавучести была отвергнута из-за меньшей прочности более тонкой брони (при том же её суммарном весе), более тяжёлые орудия всё-таки заняли место прежних более лёгких, хотя в расчёт не было принято сопутствующее этому уменьшение остойчивости забронированного пространства корпуса, что в целом отдавало корабль на милость состояния небронированной надстройки в оконечностях.

Надстройка

Носовая и кормовая надстройки, поднимающие верхнюю палубу на высоту 5-6 м, обеспечивали хорошую мореходность и немало способствовали повышению остойчивости, вместе с этим образуя пространство для офицерских кают. Носовая надстройка имела ширину 6,55 м, кормовая – 9,1 м. Между трубами возвышалась вентиляционная шахта, параллельно служащая основанием для ходовой рубки, мостик вокруг которой соединялся узкими переходами и носовой и кормовой надстройкой. Огонь по диаметральной плоскости в нос и корму, хотя и предполагавшийся номинально, на самом деле вызывал страшное сотрясение надстроек, так что стрелять прямо по курсу или наоборот допускалось только во время боя при самом критическом положении корабля; что же касается стрельбы каждой из башен на противоположный борт поверх палубы, то она сильнейшим образом встряхивала все надстройки, причём наиболее неприятно чувствовали себя люди в ходовой рубке.

Эта ходовая рубка была небронированной, но на одном мелкомасштабном отчётном чертеже перед носовой трубой показана небольшая броневая рубка. Поскольку поверх неё возвышалась штурманская рубка, а по бокам располагались вентиляционные раструбы, сильно ограничивающие обзор, об этой конструкции не приходится говорить как о полноценной боевой рубке. В то время необходимость в надёжно бронированном посте управления ещё не осознавалась со всей ясностью. Способы передачи приказаний и сигналов всё ещё оставались очень несовершенными, и полноценная боевая рубка в том её качестве, в котором она обрела форму в последующем, ещё не могла быть эффективным центральным постом управления кораблём в бою. Поэтому считалось неправильным и неоправданным расходовать вес на бронирование подобной цели – это объясняет, почему «рубки управления» (pilot towers), равно как и ранние боевые рубки были небольшими и слабо защищенными.

Скорость

На приёмных ходовых испытаниях «Инфлексибл», сделав четыре пробега на мерной миле в Стоукс-Бей, развил среднюю скорость 14,75 уз при мощности 8407 л.с. – однако на них он вышел облегчённым, имея осадку всего 5,74 м носом и 7,0 м кормой. Четырёхлопастные гребные винты расценили как слишком большие для его машин и заменили их двухлопастными, а затем продолжили испытания. Вентиляция оказалась вне всякой критики, так что пребывание в машинных отделениях сделалось невыносимым: в итоге две вертикальных вентиляционных шахты к кожухам дымовых труб и ещё две к раструбам пришлось оснастить вытяжными вентиляторами и заборными шахтами свежего воздуха – в результате температура и в пределах цитадели, и в нижних палубах достигла допустимых значений. При естественной тяге корабль развивал 12,8 уз при 6500 л.с, к концу же службы он мог дать лишь около 10,5 уз.

Мореходные качества

С целью обеспечения остойчивости даже для случая, когда оконечности могли быть разнесены неприятельскими снарядами, метацентрическую высоту приняли равную 2,44 м; это, однако, сделало корабль склонным к быстрой бортовой качке. Хотя «Инфлексибл» и получился более устойчивым на волне, чем опасались, его период качки составлял всего 5,5 с, против 7 у «Беллерофона» и 8 у «Геркулеса», считавшихся устойчивыми кораблями с медленной качкой. Поэтому для достижения качеств лучшей орудийной платформы без ущерба для остойчивости теперь пустились на внедрение новинки – цистерн-успокоителей качки (их разместили в носу и корме; правда, носовые всё же чаще использовались просто для хранения воды). Они представляли собой большие балластные объёмы, соединённые между собой располагавшимися поперёк корпуса трубопроводами, через которые при качке вода перепускалась с борта на борт в противофазе с размахами судна. Корабельный журнал не отражает результатов применения этих цистерн-успокоителей, но по слухам, на практике вода не успевала переливаться из одной цистерны в другую достаточно быстро, так что амплитуда колебаний броненосца с борта на борт порой даже усиливалась, а не становилась меньше.4 В общем «Инфлексибл» прослужил в первой линии лишь семь лет, проведя их в два приёма в составе Средиземноморской эскадры, где его низкий надводный борт всего в 3 м высотой не был серьёзным недостатком.
