Несмотря на то, что расчёты ясно показывали, что парусная тяга на броненосных кораблях полностью противоречила экономии, необходимость сбережения угля посредством использования парусов представляла собой всё ещё настолько сильный стереотип для морских специалистов, что разрушить его пока не было никакой возможности. Новые корабли, таким образом, должны были нести длинные казнозарядные орудия в сочетании с полным парусным вооружением, и как до этого додумались, вызывает недоумение до сих пор.

Итоговые требования для кораблей, создаваемых для дальних станций и призванных быть способными как догонять крейсера, так и уверенно противостоять броненосцам 2-го класса, состояли в 1) высокобортности, 2) вооружении их по крайней мере четырьмя тяжёлыми орудиями и несколькими средними, 3) высокой скорости хода и 4) полном прямом парусном вооружении в соответствии с традициями заморской службы. И в процессе поиска решения Совет вновь повернулся лицом к Франции.

В качестве исходного образца первоначально планировалась «Маджента». На бумаге расположение орудий по французской схеме позволяло концентрировать огонь трёх орудий по любому направлению по сравнению с или двумя, или четырьмя у «Коллингвуда» и выглядело предпочтительнее для корабля, с большей вероятностью предназначенного для одиночных поединков, нежели для боя в линии баталии. Именно такими и предполагались «Имперьюз» и «Уорспайт», официально именовавшиеся как «броненосные стальные барбетные корабли».

«Имперьюз» и «Уорспайт»

Место постройки Заложен Всплыл Введён в строй Стоимость, ф. ст.

«Имперьюз» Портсмут 10 августа 1881 18 декабря 1883 сентябрь 1886 543758

«Уорспайт» Чатем 25 октября 1881 29 января 1884 июнь 1888 538797

Размерения,м 96,0 х 18,9x8,00/8,31

Водоизмещение, т 8500 (корпус и броня 5190, оборудование 3210 т)18

Вооружение 4 9,2» казнозарядных 24-тонных 10 6» казнозарядных, 4 6-фунтовых скорострельных 16 мелкокалиберных, 4 457мм надводных торпедных аппарата

Броня, мм пояс 254, траверзы по краям пояса 229, барбеты: 51 (щиты)/76 (поданные трубы), боевая рубка 229, палуба: 102 (нос и корма)/51 (поверх броневого пояса), подкладка 254, (вес брони 1405 т)

Механизмы «Имперьюз» – «Моделей», «Уорспайт» – «Пени», два комплекта 3-цилиндровых инвертных компаунд, мощность 8000 л.с., скорость хода 16,1 уз (при форсированной тяге 10000 л.с. и 16,7 уз), цилиндрические и овальные котлы

Уголь, т 900/1130

Площадь парусов 1911 м2

Дальность, миль 7000 (10-узловым ходом)

Экипаж, чел. 555

«Имперьюз» и «Уорспайт» стали последними броненосными кораблями Королевского флота, изначально спроектированными с прямым парусным вооружением и первыми, получившими новые 9,2м (233,7мм) казнозарядные орудия. Они остались единственными британскими боевыми кораблями, которые несли их главную артиллерию в отдельных установках на французский манер и единственными обладателями сильно заваленного внутрь, опять же по французской моде, надводного борта. Их также запомнили как обладателей самой толстой, до самой постройки «Маджестика», броневой палубы (63-102 мм), превзойдённых в этом отношении лишь «Пауэрфулом» (76-152 мм). Проектное водоизмещение обоих компаньонов в ходе постройки было превышено на 1000 т. [Заслуживают внимания конечные значения составляющих нагрузки «Имперьюз» и «Уорспайт», приведённые в докладе главного строителя в 1887 г.:

«Имперьюз»

Исходный проект По вступлении в строй, 1886 г.

Вес корпуса, т 3574 3700

Вес брони с подкладкой,т 1501 1505

Вес механизмов, т 1210 1316

Вес вооружения, 365 525

Вес угля, т 400 400*

Снабжение (вкл. экипаж в количестве 430 чел.), т 550 569 (экипаж 507)

Средняя осадка, м 7,6 7,89

Отстояние нижней кромки броневого пояса от ватерлинии в середине корпуса (в грузу), мм 1450 1740

Отстояние верхней кромки броневого пояса от ватерлинии в середине корпуса (в грузу), мм 990 700

Скорость хода, уз 16 17,1

Примечание: 400 т угля включено в нормальную нагрузку, полная вместимость угольных ям – 900 т.

«Имперьюз» Рост осадки на 292 мм (11,5») произошёл в основном по трём причинам: вследствие увеличения веса корпуса на 127 т (3,5% изначального расчёта), механизмов на 106 т (9 %) и вооружения на 160 т (44%). (N.Barnaby. Fuel Supply in Ships of War // Transactions Institution of Naval Architects, 1887. p. 269).]

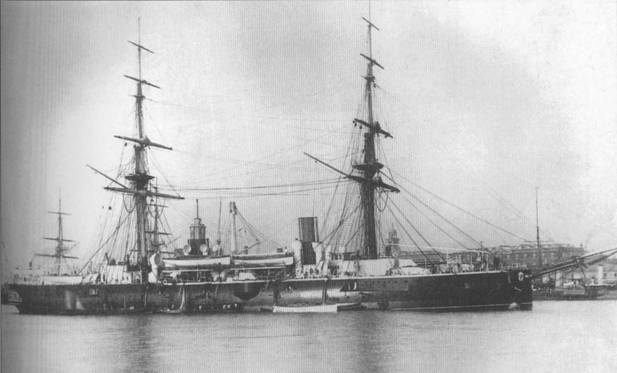

«Имперьюз» перед выходом на ходовые испытания. Он несет полное парусное вооружение брига

Лучшее, что можно сказать, характеризуя «Имперьюз» и «Уорспайт», это то, что они имели в бортовом залпе три 9,2» и пять 6» орудий при скорости 16 узлов. Насколько же можно судить по другим составляющим проекта, они могут твёрдо быть отнесены к разряду «паршивых овец» викторианского броненосного флота и, выступая в Парламенте, адмирал Дж.Коммерел характеризовал их как «практически полный провал идеи современного корабля, неудачно спроектированных, плохо построенных и абсолютно опасных» – хотя подобная критика явно была чересчур суровой. После переделок в процессе службы они были переклассифицированы в «защищенные» крейсера (protected cruisers) и считались весьма полезными в качестве флагманских кораблей [для удалённых вод. – Ред.], а в России они произвели такое впечатление, что там построили очень похожий корабль – «Адмирал Нахимов», который нёс полную оснастку брига и много лет провёл на Дальнем Востоке. Недостатки «Имперьюз» объяснялись в первую очередь изменениями в его устройствах и системах, внесёнными уже в процессе постройки, а также увеличением запаса топлива (рост водоизмещения привёл к переуглублению бортового бронирования); помимо этого корабли плохо ходили под парусами. Поскольку готовые корабли сильно отличались от своего первоначального проекта, их изначальные пробелы нуждаются в пояснениях, предваряющих общее описание конструкции.

Поначалу расчётный запас топлива составлял 400 т, при этом осадка в грузу равнялась 7,60 м. Однако в 1884 г. поступило распоряжение об увеличении количества угля до 900 т, а 9,2м 18-тонные и 6м 4,5-тонные орудия подверглись замене на соответственно 22- и 5-тонные модели, чему сопутствовали необходимые изменения в установках. Экипаж был увеличен с 430 до 515 человек, что вызвало соответствующее увеличение запасов. Ещё 10 т добавили на рангоут. В результате всех этих изменений средняя осадка этих небольших кораблей увеличилась на два фута и броневой пояс почти ушёл под воду, возвышаясь над ватерлинией лишь на 0,35 м. Однако этот итог не стал окончательным, поскольку подобная перегрузка не предусматривалась официальным расчётами и, в связи с путаницей и ошибками в подсчёте весов материала, прибывающего на стапель, ватерлиния поднялась ещё несколько выше, нежели это должно было быть при точном соблюдении изначальной спецификации.
