В качестве подходящей основы для создания проекта Барнаби обратил свой взор на французский «Кайман», заложенный за год до этого. Он относился к низкобортному типу, контрастирующему с высокобортными мореходными линкорами серий «Курбэ»-»Формидабль», ещё стоящими на стапелях или достраивающимися у стенок. «Кайман» являлся представителем группы из четырёх крупных кораблей береговой обороны по 7200 т, скорость которых должна была составить 14,5 уз. Они несли по одному огромному 420мм орудию в каждом из низких концевых барбетов из 460мм броневых плит, а по углам центральной надстройки четыре 100мм пушки и, кроме того, 14 мелкокалиберных скорострелок на верхних мостиках и марсах. Полный пояс по ватерлинии толщиной 495 мм в середине утончался в оконечностях до 305 мм и перекрывался палубой в 75 мм – всё это давало кораблю необычайно крепкую защиту, единственным недостатком которой была лишь её малая высота – всего 2,3 м. Все вместе эти четыре броненосца представляли собой весьма грозную боевую единицу.

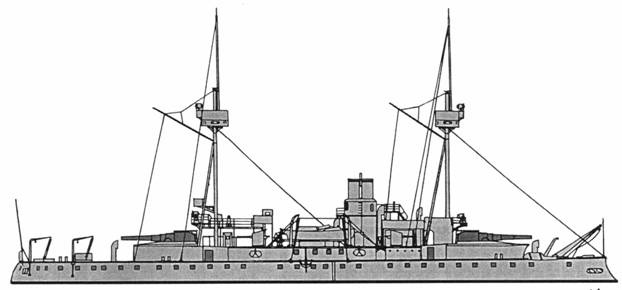

«Кайман»

В соответствии с мнением вице-адмирала Коломба исходный проект должен был нести по одному орудию на поворотных столах в носу и корме, подкреплённых сильной батареей по борту; все орудия были дульнозарядными.13 После перехода к казнозарядной артиллерии проект был переделан, и общий чернильный эскиз, приведённый в деле «Коллингвуда», недатированный, показывает, что могло стать исходной точкой для создания этого корабля – нижеприводимая схема воспроизводит его в общих чертах.

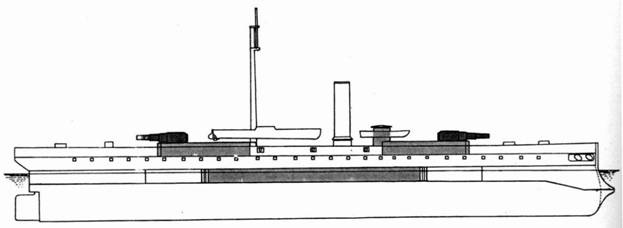

Примерный вид наброска, с которго началось проектирование «Коллингвуда»

Надводный борт имел высоту в две палубы; одиночные крупнокалиберные орудия располагались в оконечностях на поворотных платформах, защищенных, как и у «Каймана», также лишь с казённой части низкими броневыми прикрытиями, за которыми действовали расчёты обоих орудий. Эти два тяжёлых орудия должны были быть представлены 80- или 100-тонными казно-зарядными моделями (на эскизе приводились 100-тонные образцы); главное вооружение дополнялось четырьмя или более пушками меньшего калибра, способными пробивать 150мм плиту с дистанции 5 кб – в то время это было под силу тогдашним 6-дюймовкам. Несмотря на требования Совета уложиться в тоннаж «Каймана», размеры различались весьма существенно.

«Кайман» 84,7 х 18,0 х 7,47 м 7230 т 14,5 уз 2 420мм, 4 100мм

«Коллингвуд» 99,1 х 19,8x7,01 м 7200 т 14,0 уз 2 80- или 100-тонных, 4 среднего калибра

Следует заметить, что предполагаемая длина проекта (99,1 м) явно несла на себе отпечаток успеха «Геркулеса», «Султана» и «Дредноута» (97,5 м), а также «Александры», «Инфлексибла» и «Колоссуса». Дополнительные 14,3 м длины и 1,8 м ширины проекта по сравнению с его французским прототипом и на 0,5м меньшая осадка позволили придать ему S-образные обводы в оконечностях, ставшие в итоге одной из самых примечательных особенностей итогового проекта «Коллингвуда». Расчётная метацентрическая высота составляла 1,8 м, диапазон остойчивости составлял 75°. Толщина поясной брони-компаунд не должна была быть меньше 305 мм, исходя из возможности её максимального утолщения в рамках отпущенного веса, причём минимальная ширина пояса составляла 1,8 м, а верхняя палуба отстояла от воды не менее чем на 2,7 м. При обсуждении типа орудийной установки кэптен Уотсон совершенно раскритиковал систему «Темерера», неспособную, по его расчётам, продержаться в упорном бою и пяти минут, хотя стрельба из этих орудий на дальних дистанциях давала превосходные результаты.14

Итак, в 1879 г., когда адмирал сэр Купер Ки стал первым морским лордом, эти общие эскизы, воспроизводившие его идеалы 1866 г., поступили на рассмотрение Совета. Таким образом, впервые в истории британского флота ему, как лицу официальному, теперь приходилось оценивать те самые положения, которые он отстаивал уже много лет – орудия в носу и корме на поворотных платформах, подкреплённые вспомогательной батареей по борту; никакого рангоута; защита бортовых орудий такая же, какой она изображена на эскизе – то есть, отсутствие какой-либо защиты вообще.

Для удовлетворения условиям, положенным в основу британской версии «Каймана», Барнаби заявлял: «Мы имели проект наших первых тяжело вооружённых барбетных кораблей, на 2000 т превышающих французский проект, уже тогда, когда их светлости лорды Адмиралтейства ещё только решали, что пора приступать к рассмотрению идеи подобного корабля». Тоннаж окончательного проекта возрос с 7230 до 9500 т, причём ширина увеличилась на 0,9 м (достигнув 20,72 м), толщина пояса также стала значительнее, скорость выросла, а вспомогательная батарея была поднята палубой выше.

У.Г.Уайт, наиболее компетентный и доверенный помощник Барнаби, получил задание на разработку полного рабочего проекта, сочетающего требуемое вооружение и скорость, запас угля и пр. с наиболее адекватной системой защиты, возможной в рамках заданного водоизмещения. При тщательном исследовании вопроса неожиданно выплыли две проблемы, очень разные между собой – о подводной броневой палубе и о броневых рубках. Первая являлась составной частью изначальной концепции, изменить которую было не под силу, в то время как вторая энергично оспаривалась Ки – однако появление автоматических скорострельных пушек означало иной уровень угрозы для командования броненосца, нежели прежние винтовки, так что тяжёлые броневые рубки становились необходимостью.

С окончательным переходом к казнозарядной артиллерии инспектор, сэр Хьюстон Стюарт, посчитал возможным рекомендовать новые и более подходящие установки. Вместо башнеподобных броневых прикрытий «Темерера» или низких барбетов, предпочитаемых французами, он выдвинул перед Советом совершенно новую конструкцию установки тяжелых орудии, изобретённую Дж.Ренделом. Это была уменьшенная вдвое версия центрального барбета «Италии», поверх которой устанавливалась пара орудий на гораздо большей высоте, нежели это было возможно в башне, причём без какого-либо увеличения веса броневой защиты. По сравнению с башней преимущества барбета, как виделось тогда, были следующими:

1) Поскольку барбет являлся неподвижной конструкцией, единственным потребным механизмом внутри него был привод горизонтального наведения орудийного стола, поэтому необходимость в броневом бруствере или цитадели, защищавшей этот стол с его приводами, равно как и шахтами подачи боезапаса, начисто отпадала.

2) Экономия в весе позволила поднять орудия на высоту, более чем вдвое превышающую аналогичную характеристику при их расположении в башнях – а именно 8,5 м вместо прежних 3,65 м – что соответственно делало орудия «суше» при движении корабля в море, менее страдающими от забрызгивания и лучше приспособленными для ведения навесного огня, приобретавшего в глазах тогдашних тактиков всё большую значимость, поскольку броневая палуба уже расценивалась как наиболее уязвимая часть защиты линкора,
