«Колоссус» и «Эдинбург»

Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Колоссус» Портсмут 6 июня 1879 21 мая 1882 31 октября 1886 661716

«Эдинбург» Пембрук 20 марта 1879 18 марта 1882 8 июля 1887 645138

Размерения, м Водоизмещение, т Вооружение 99,1 х 20,7x7,71/8,02 9150 (корпус и броня 6150, оборудование 3000) 4 12» 45-тонных казнозарядных, 5 6» казнозарядных 4 6-фунтовых (установлены позднее) 20 мелкокалиберных 2 356мм надводных торпедных аппарата

Броня, мм цитадель 457/356, траверзы 406/330, башни 406/356, боевая рубка 356, палуба 76/63, обшивка 25, подкладка (тик)560/254 (общий вес брони 2414 т, или 26,3 %)

Механизмы «Колоссус»: «Моделей», «Эдинбург»: «Хамфрейс», два комплекта инвертных прямого действия компаунд, диаметр цилиндра высокого давления 1473 мм, диаметр цилиндра низкого давления 1880 мм, ход поршня 991 мм, 10 эллиптических трубчатых котлов, давление 4,5 атм, мощность машин 6000 л.с, ход 14 уз (6808 л.с, 16 уз – «Эдинбург», порожний, 7488 л.с, 16,5 уз – «Колоссус», в грузу) два двойных четырёхлопастных винта диам. 5383 мм, шаг 5,2-6,1 м; 86 об/мин,

Запас угля,т 850/950

Экипаж, чел. 396

В исходных расчётах значение осадки составляло 7,85 м, что давало водоизмещение 9150 т при полном запасе угля 950 т. В итоге всевозможные добавления различных устройств дали в сумме 510 т, увеличив осадку на 0,23 м и вызвав перераспределение весов. Впоследствии пришлось уменьшить полный запас угля до 850 т и установить водоизмещение в полном грузу в 9520 т при осадке 8,08 м.

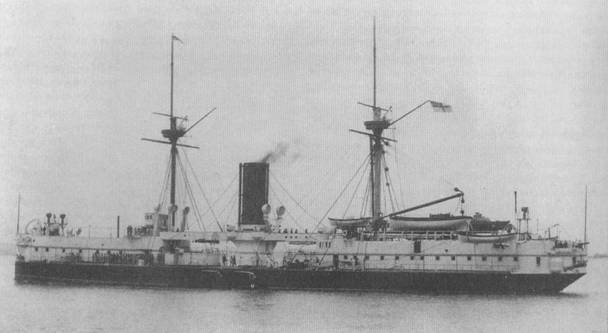

«Колосус»

«Колоссус» и «Эдинбург» стали первыми британскими броненосцами с казнозарядными тяжёлыми орудиями и первыми, на которых броня-компаунд практически повсеместно заменила старую железную броню. На них впервые сталь была использована в качестве основного конструктивного материала, а в части концепции они оказались последними цитадельными кораблями. Ме-тацентрическая высота на них достигла значения 2,7 м

.

Вооружение

В соответствии с исходным проектом эти броненосцы должны были получить четыре 38-тонных дульнозарядных орудия, в целом являя собой более мореходные «агамемноны» с прибавкой в скорости на один узел. Но в 1882 г., когда в Вуличе наконец-то порвали с дульнозарядной традицией и создали первый подходящий проект казнозарядного орудия, Совет счёл возможным вооружить новые корабли 12м 25-калиберным казнозарядными пушками, которым было суждено стать первыми подобными орудиями, установленными на британском флоте. Поэтому в то время как огромные стрелы достроечных кранов в Портсмуте медленно опускали новое оружие в башни «Колоссуса», он мог гордиться тем, что становится линкором, на котором впервые отказались от дульнозарядной артиллерии, железного корпуса и железной брони.

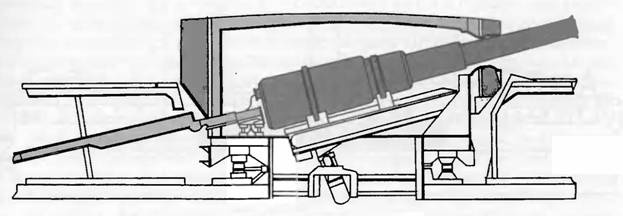

12-дюймовое орудие «Колоссуса»

Вследствие несовершенной ещё технологии выделки первая партия новых 12» орудий оказалась неудачной и одно из них, предназначавшееся для «Коллингвуда», разорвалось на испытаниях 4 мая 1886 г.; «Колоссус» тогда ещё достраивался. Первоначально заряд пороха был рассчитан в 214,4 кг («400 фунтов»), однако после этого случая его уменьшили до 131,5 кг, а затем вообще до 100,7 кг. В результате командиру «Колоссуса» было приказано не стрелять из тяжёлых орудий во время его дебютного плавания, а вся первая партия 12м орудий, уже отправленная на флот, была возвращена заводу для усиления стволов дополнительными кольцами.

12» орудия «Колоссуса» заряжались почти таким же точно способом, как и дульноза-рядные пушки «Инфлексибла», но только с противоположного конца: снаряд и заряд досылались из-под палубы с казённой части. Вертикальное наведение орудия осуществлялось посредством гидроцилиндра, шток которого приходился под казной.

Вопреки опасениям, проблем с попаданием внутрь башен дыма и газов при ведении огня не наблюдалось, поскольку промежутка времени между выстрелом из орудия и его возвращением в положение заряжания перед открыванием затвора оказывалось достаточно для выхода всех продуктов сгорания через ствол самотёком (система принудительного продувания орудий после выстрела была введена лишь спустя много лет, с приходом непрерывного заряжания и беглого огня). На практических стрельбах 1887 г. «Колоссус» поставил рекорд, сделав четыре выстрела из одного орудия за шесть минут и добившись трёх попаданий с дистанции 7,5 кб, идя при этом полным ходом.

Количество вспомогательных орудий на обоих кораблях удалось увеличить с двух до пяти после того, как высвободился вес от замены 406мм башенной брони на плиты в 356 мм. Как и у «Италии», 6» пушки были свободно разбросаны по кораблю, поскольку идея сосредоточения вспомогательных орудий в одном месте ещё не обрела силу, и на «Колоссусе» главная задача выбора их местоположения заключалась в том, чтобы вывести эти пушки, насколько возможно, из зоны действия дульных газов 12» орудий. Торпедные аппараты помещались в носовой половине в виде траверзных труб, расположенных под броневой палубой.

Бронирование

Длина цитадели в диаметральной плоскости составляла 37,5 м (по сравнению с 31,7 м у «Аякса» и 33,5 м у «Инфлексибла»), а сама она представляла собой в плане широкий овал, что вынуждало все попадающие снаряды так или иначе рикошетировать. По бортам цитадель состояла из 457мм плит, округлые участки защищались плитами в 406 мм; нижняя кромка цитадели опускалась на 1,98 м ниже ватерлинии (на 0,15 м ниже, чем на предшественниках), а верхняя упиралась в среднюю палубу на отметке 2,89 м выше ватерлинии. Как уже указывалось, башни бронировались 356мм плитами (лобовые – 406 мм) и немного превосходили по размеру установки «Аякса».

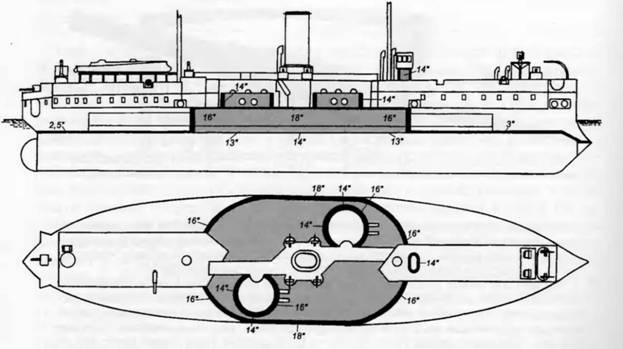

«Колоссус». Схема распределения броневой защиты

Расположение боевой рубки под ходовой перед фок-мачтой заслуживает краткого комментария. До сих пор боевые рубки помещались в самых разных местах – далеко в корме, между дымовыми трубами, перед срезом полубака и т.д. – а на «Аяксе» её даже водрузили поверх ходовой рубки за фок-мачтой, т.е. вообще в довольно ненадёжном положении. Однако французы в их последних кораблях выяснили, что полный обзор при ведении продольного и бортового огня можно получить только из рубки, расположенной к носу от фок-мачты и с этих пор именно таким образом и располагали свои боевые рубки, помещая ходовой мостик и рубку за и выше боевой, где, если бы их разрушили в бою, они бы не мешали обзору. Подобное же расположение избрали и для «Колоссуса», но штурманскую рубку поместили непосредственно поверх боевой, сделав тем самым первый шаг к той порочной практике, которой было суждено просуществовать в течении многих лет – прятать боевую рубку под усеянными мелкокалиберными пушками носовыми мостиками, многочисленные подпоры которых только затрудняли видимость в бою.
