Артиллерия

Длина батареи, по крайним портам, составляла 33,8 м – на 11,6 м больше, чем на «Геркулесе». Продольный огонь обеспечивали орудия, специально установленные для этого в концевых амбразурах, в то время как ранее для этой цели использовались бортовые установки, перетаскиваемые в соответствующее положение. Шесть 20-фунтовых салютных орудий были установлены на шкафуте. Будучи кораблём с лишь одной орудийной палубой, «Сюпёрб» определённо проигрывал «Александре». Однако для оперирования в Средиземноморье или на Чёрном море протяжённая батарея на средней палубе не являлась таким недостатком, как для действий в океане, когда в бурную погоду орудийные порты следовало непременно держать закрытыми. Что же касается турок, то они предпочитали иметь все орудия на одной палубе, существенно облегчая себе их обслуживание.

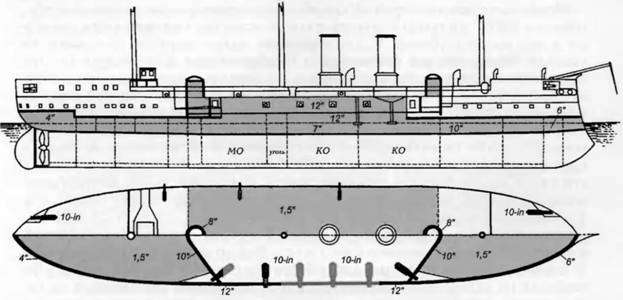

«Сюперб». Схема распределения броневой защиты

Бронирование

Для корабля с центральной батареей «Сюпёрб» обладал очень хорошей защитой – пояс толщиной 305 мм в центральной части корпуса, утончавшийся к нижней кромке, уменьшался по толщине к носу сначала до 254, затем до 152 мм (в корме до 102 мм). В носу подкреплением тарана он не служил. Батарея также прикрывалась с бортов плитами в 305 мм, наклонные же траверзы были толщиной 254 мм и охватывали основания боевых рубок. В общем, уровень бронирования превосходил защиту «Александры», однако ни погонные, ни ретирадные орудия не имели защиты – даже противоосколочных щитов, поскольку и так уже являлись сосредоточием значительных масс, будучи много тяжелее прежде запланированных здесь 7» пушек. Боевые рубки бронировались 203мм плитами с боков и тонкой бронёй сверху, в них предусматривались смотровые щели [скорее проёмы. – Ред.] высотой 457 мм. Из обоих рубок имелась возможность управления паровым рулевым приводом. И бортовой броневой пояс, и батарея 10» орудий перекрывались сверху броневой палубой в 38 мм.

Двигательная установка

Пожелания турецкого заказчика ограничивались 13 узлами, так что обладавший подобной подвижностью «Сюпёрб» несколько выпадал из тогдашнего британского стандарта в отношении скорости хода, равно как и в отношении конструкции его механизмов, представлявших собой недорогие горизонтальные машины с коробчатыми котлами. Полная вместительность угольных ям, однако, превосходила аналогичный показатель «Александры» почти на целых 100 т. Идя со скоростью 10 уз он производил впечатление корабля, выжавшего из своих машин всё до последней капли, что плохо соотносилось с результатами ходовых испытаний – записи в вахтенном журнале объясняли это «своеобразием действия» патентованного лага.

Оснастка

«Сюпёрб» был барком, оснащённым по модифицированной второй шкале. Согласно рапортам, под парусами он держался очень жёстко и был не в состоянии повернуть через фордевинд, даже после того как все корабли выстраивались позади него для максимального отвода ветра. Несмотря на то, что длина его рей несколько превышала соответствующую для его шкалы, не было и речи, чтобы он шёл под парусами с половинными парами в котлах, не говоря уже о том, чтобы двигаться исключительно под парусами.

Мореходные качества

Из рапортов можно вынести впечатление о «Сюпёрбе», как об очень устойчивом корабле, хорошо держащемся на курсе против встречной волны; послушном в управлении под парами, но практически неуправляемом под парусами. Сохранился единственным отчёт о его поведении в бурном море за все семь лет нахождения корабля в составе Средиземноморской эскадры. Там говорится, что креномер достигал отметки 18° на подветренный борт при ветре в 7 баллов, в то время как винт корабля левого вращения требовал для удержания судна на прямом курсе положения руля до 12° на правый борт. Почему этот корабль требовал постоянного нахождения руля в диапазоне 8-12° на правый борт для компенсации тенденции сваливания с курса влево вместо того, чтобы, как все, валиться вправо, не находило объяснения никогда – возможно, каким-то образом сказывалась форма самого руля. Однако это означало, что корабль требовал больше пространства для разворота вправо, чем влево.

Модификации

После вступления в строй «Сюпёрб» имел вертикальные дымовые трубы, однако в 1881 г. им придали наклон к корме, оснастив в нижней части кожухами и паровыми трубками. С этого момента силуэт корабля стал довольно унылым. После участия броненосца в бомбардировке Александрии (он получил лёгкие повреждения от попадания 10м снаряда и одну крупную пробоину размерами 1 х 3 м от разрыва снаряда рядом с пушечным портом) корабль встал в ремонт, в результате которого получил новый кормовой мостик.

С 1887 по 1891 г. «Сюпёрб» прошёл традиционную «модернизацию» – установили паровые машины тройного расширения, а также четыре двойных и один одинарный цилиндрический котёл. С ними при форсированной мощности в 8500 л.с. он оказался способен развить 14,5 уз. Реи сняли, мачты уменьшили по высоте, на фок- и бизань-мачтах установили боевые марсы с 3-фунтовыми пушками, а на грот-мачте – пароприводной шлюпочный кран, позаимствованный с «Уорспайта». Батарею 10» орудий оставили без изменений, а четыре 10» орудия в оконечностях и шесть 20-фунтовок на шкафуте заменили 6» скорострельными пушками; шесть 6-фунтовых и 10 3-фунтовых орудий установили на надстройках. Миноноска 2-го класса теперь возвышалась на рострах подле новых, увеличенных по высоте дымовых труб, а шесты противоминных сетей и полный комплект вентиляционных раструбов завершали картину внешнего вида обновлённого корабля перед его службой в отечественных водах. Экономия веса новых механизмов составила 300 т, в то время как дальность плавания при прежней вместимости угольных ям возросла вдвое. В августе 1898 г. 102мм казнозарядные орудия заменили таким же числом скорострельных орудий.

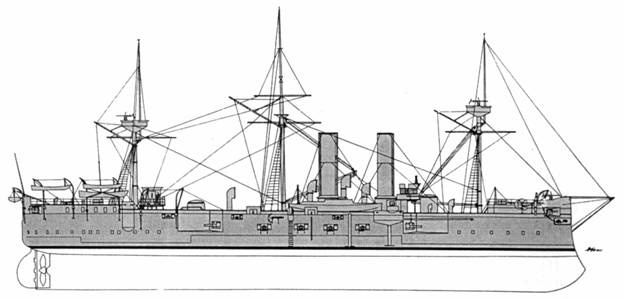

«Сюперб» после модернизации. 1891 г.

В качестве некоторого показателя относительной ценности однотипных кораблей разных флотов можно отметить, что турецкий «Мессудие», торпедированный британской субмариной В-9 в 1914 г., был в 1902 г. полностью реконструирован в Италии. Он получил два 9,2» (233,7мм) орудия в одиночных башнях в оконечностях, 12 6» скорострельных пушек в главной батарее, а также 14 12-фунтовых и 10 6-фунтовых орудий. Паровые машины тройного расширения, 16 котлов Никлосса и два винта позволяли развивать 12,5 уз при мощности 11000 л.с. Поясное бронирование было оставлено прежним, батарея перебронирована гарвеированными плитами. И водоизмещение при всём этом уменьшилось до 8972 т!

«Сюпёрб»

Введён в состав флота в Чатеме 4 октября 1880 г. для Средиземноморского флота, в составе которого оставался в течение последующих семи лет. При обстреле Александрии выпустил 310 10м снарядов. В мае 1887 г. выведен из состава активного флота для реконструкции в Чатеме, после завершения которой вновь поднял флаг в апреле 1891 г. и получил назначение кораблём береговой охраны дельты Клайда, где и состоял до мая 1894 г. Затем переведён в резерв флота в Чатеме и не выходил в море до манёвров 1900 г., на время которых получил ранг «линкора 2-го класса». На следующий год его статус был понижен до 3-го класса, а в 1904 г. корабль использовался в качестве инфекционного изолятора, всегда оставаясь переполненным. Затем в течение ещё года или полутора оставался грязным и ободранным в Кайлс-оф-бьют до самой продажи на слом в марте 1906 г. за 19000 ф. ст.
