Установив основные требования для "Глаттона", Совет избрал в качестве основы для его конструкции большой американский монитор "Диктатор", к которому добавлялся бруствер для доведения выходов люков и шахт до требуемой высоты над ватерлинией. Главный строитель совершенно ясно понимал, что этот крайне разрекламированный американский плавучий форт с огромной башней и её 15" орудиями на корпусе-плоту совершенно не подходит для службы в британских водах, но милорды Адмиралтейства и не собирались обсуждать с ним этот план. Рида, таким образом, можно считать свободным от позора за создание "Глаттона", хотя этот безобразный маленький корабль получил широкую известность, вызванную курьезным и почти нежным интересом к нему, которая весьма отличалась от интереса к любому другому боевому кораблю.

Вместе с кораблями класса "Циклоп", закладка которых состоялась через пару лет, "Глаттон" получил известность как корабль с самым низким на флоте надводным бортом. Номинально его высота на миделе должна была составлять 0,9 м и 1,4 м в оконечностях при осадке 5,8 м, но подразумевалось, что перед вступлением в бой в специальные цистерны будет приниматься 320 т воды (в обычное время эти объёмы должны были служить в качестве угольных ям), что увеличивало его осадку ещё на 0,3 м. Здесь мы получаем классический пример "низкобортного" заблуждения и смехотворного приёма, к которому прибегли – корабль выходил в море всего с 240 т угля на борту, и всё это только для того, чтобы его запасные угольные ямы оставались пустыми и готовыми к затоплению! В своей критике его конструкции Комитет по проектам правильно указал, что в подобных условиях "Глаттон" стал бы неуправляем и опасен на крупной волне.

Вооружение

Два 25-тонных 12" орудия, высота осей которых над ватерлинией составляла 3,6 м, вели огонь из башни, защищенной бронёй в 305 мм, в лобовой части толщина плит возрастала до 356 мм. Изначально предполагалось сообщить орудиям круговой сектор обстрела, и надстройку для этого выполнили настолько узкой, что её ширина позволяла любому из орудий быть наведённому прямо в корму. Инспектор заявлял по этому поводу: "Нет на горизонте точки, в которую не могло бы быть наведено хотя бы одно из башенных орудий. Это важное обстоятельство никогда ранее не было свойственно ни одному однобашенному кораблю, и получено здесь лишь путём тщательного проектирования и расчёта". Никаких данных относительно степени влияния дульных газов на надстройку "Глаттона" при стрельбе его орудий прямо по корме не сохранилось, однако французы несколькими годами позже на своих кораблях класса "Темпет" решились на подобное же решение – вероятно полагая, что огонь по корме будет осуществляться только при бое на отходе, когда вопрос повреждения собственных надстроек от сотрясения уже не будет иметь значения.

Внутри башни проходила вертикальная труба, где на специальной площадке находился офицер, управляющий в бою стрельбой; его голова возвышалась над крышей башни и защищалась бронированным колпаком со смотровыми щелями.

Броня

"Глаттон" выделялся как корабль, несущий наиболее мощную для своего времени защиту, вес её составлял 35% от водоизмещения корабля. Пояс по ватерлинии высотой 1,98 м в верхней его половине имел толщину 305 мм на 460мм тиковой подкладке, а в нижней половине – 254 мм на 530мм подкладке. Вся эта броня вместе с подкладкой шла поверх бортовой обшивки из двух слоев по 25 мм. За 10,5 м от форштевня корпус ниже поясной брони перегораживался поперечной переборкой (траверзом), защищавшем погреба боезапаса – конструктивное нововведение, повторенное на нескольких последующих кораблях.

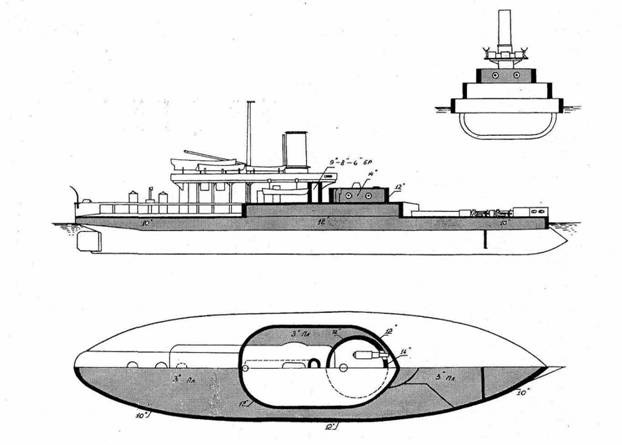

«Глаттон». Схема распределения бронирования

Броневой бруствер в середине корпуса прикрывал основания башен, дымоходы, сходные люки и вентиляционные шахты. Высота его равнялась 1,98 м, толщина брони 305 мм, а толщина перекрывающей палубы 38 мм. Поскольку вследствие низкого надводного борта требовалась специальная защита палубы от навесного огня, верхняя палуба бронировалась 76мм плитами, покрытыми слоем дерева в 150 мм – вся эта конструкция имела вес 608 т, а её площадь составляла 1054 м . Для сохранения принципа остойчивости низкого мониторного корпуса на волнении за счёт стабилизирующего действия перекатывающихся через него волн бруствер не довели до бортов, хотя Комитет по проектам считал, что при добавлении лёгких надстроек вдоль бортов корабль стал бы более удобен для команды и более безопасен на волне. Однако эти надстройки, хотя и указанные на нескольких чертежах, на деле так никогда и не установили.

Из-за низкого борта вопрос об оснащении "Глаттона" обычными продольными бортовыми переборками даже не поднимался, и эта роль отводилась двойному дну, проходившему по всей длине корпуса на расстоянии 1,2 м от наружной обшивки. Помимо этого, подводная защита корпуса обеспечивалась комбинированным свесом из подкладки и брони общей толщиной 0,76 м, который "предоставлял превосходную защиту днища от таранных атак". Это стало воспроизведением одной из оригинальных конструктивных особенностей "Монитора", которая также способствовала устойчивости на качке, хотя на американских мониторах выступающий броневой свес бьш причиной существенных напряжений корпуса при ударах о него волн снизу.

Скорость

Спроектированный только для 9,75 уз. "Глаттон", однако, превзошёл все ожидания, показав на испытаниях 12 уз. В маневрировании он хорошо счутаался руля и поворачивал быстро, однако его оказалось не так легко удерживали на заданном курсе. Вахтенные журналы не содержат записей о каких-либо испытаниях в плохую погоду, но расчётный предельный угол остойчивости корабля составлял 47,75°, при крене 6,5° его палуба начинала входить в воду, а при крене 23° под воду уходил и верх бруствера.

Мореходные качества

Сравнивая мореходность высокобортных и низкобортных кораблей, адмирал Бойз во время лекции в Королевском институте вооружённых сил в 1889 г. сказал: "В первую очередь – мы не предполагаем, что все наши сражения всегда будут происходить в шторм, ветер или при движении против волн. Я не считаю, что наши корабли будут создаваться именно для этих условий, а скорее принимая во внимание тот факт, что бой гораздо чаше будет происходить в умеренную погоду. Я могу привести вам практический пример того, что, как я полагаю, стало великим триумфом корабля с низким носом. Я должен был перевести "Глаттон" из Портсмута в Портленд для проведения опытного обстрела его башни из орудий "Хотспура" в Уэйтмуте. В те времена считали небезопасным посылать в море подобные низкобортные башенные корабли в одиночку, и "Беллерофону" было приказано сопровождать нас. Мы шли под парами против летнего юго-западного шторма. "Беллерофон" всё время шёл, также под парами, далеко позади и никак не мог нас догнать; мы пришли в Портленд на час раньше него, поскольку пока он бьш вынужден взбираться на каждую встречную волну, мы проходили сквозь неё с исключительным удобством. Конечно, на палубе клокотало море, но вся вода низвергалась за борт. В данном случае я определенно считаю поведение "Глаттона" – этот шторм бьш не самым тяжёлым – лучшим, чем поведение Беллерофона", и он бьш более устойчивой орудийной платформой".
