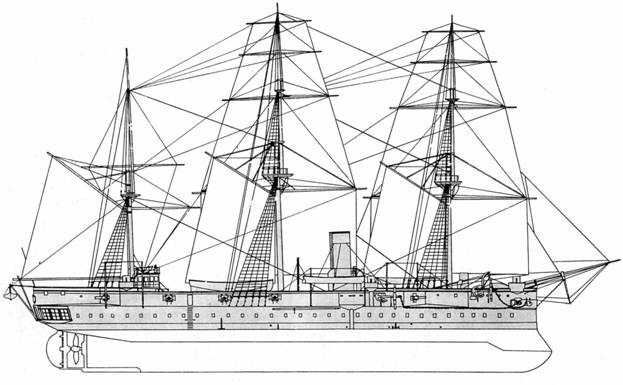

«Шеннон». Общий вид в 1881 г.

Появление "Шеннона" было ответом на постройку русскими крейсера "Генерал-Адмирал" (заложен в 1870 г.). Этот корабль нёс четыре 8" и два 6" орудия в открытой центральной батарее и защищался по ватерлинии от штевня до штевня полным броневым поясом, став, таким образом, самым первым броненосным крейсером. В строй русский корабль вступил в 1874 г.

Вооружение

Расположение орудий было необычным и интересным. Поскольку активная служба в заграничных водах, в соответствии с воззрениями создателей "Шеннона", должна была включать поединки одиночных противников, корабль спроектировали для ведения продольного огня – преимущественно для случаев, когда неприятель находится на носовых курсовых углах. Два 10" орудия поэтому были установлены в конце протяжённого полубака и могли вести огонь через амбразуры в глубоких бортовых нишах, доводящих их сектор обстрела до 90°: от прямо по курсу до немного за траверз. С носовых направлений оба этих орудия прикрывались траверзами в 203-229 мм, сначала перпендикулярными, а затем шедшими под утлом к диаметральной плоскости; после этого они продолжались вдоль бортов, формируя защиту батареи от продольного огня. В средней части корабля на верхней палубе было установлено шесть 9" орудий (по три с каждого борта) – они были открыты действию неприятельского огня, а также доступны для обломков рангоута, падающих сверху во время боя. Идея заключалась в содержании прислуги этих орудий под броневой защитой полубака после того, как они будут заряжены и наведены на цель, стрельба же должна была производиться посредством электричества – это предполагалось делать в случае промаха по противнику в процессе таранной атаки. Во всех же прочих случаях расчёты этих орудий должны были действовать как на обычном корвете. В корме в диаметральной плоскости стояло седьмое 9" орудие. Оно могло передвигаться по палубным погонам к амбразуре того борта, который вёл бой – стрельба производилась через порты в глубоких бортовых нишах (таких же, как и в носу). Сектора обстрела этого орудия составляли от направления прямо по корме до немного за траверз по каждому борту. Это орудие прикрывалось палубой полуюта, а вырезы в бортах для него в сочетании с галереями палубой ниже формировали кормовую часть корабля наиболее отличительным образом. Шесть 20-фунтовых пушек составляли салютную батарею.

Бронирование

Изюминкой системы защиты этого корабля было бронирование по ватерлинии. До сих пор, за исключением нескольких самых ранних броненосцев, пояс простирался по всей длине ватерлинии. На "Шенноне" Барнаби ввёл вместо этого новую систему, которую, хотя и стали рассматривать с определённым недоверием в его последующих проектах, на момент разработки данного корабля всё же признавали в качестве вполне нормального и адекватного метода обеспечения защиты ватерлинии помимо исключительно вертикального бронирования, или как дополнение к нему. Так маленький "Шеннон" стал воплощением главного вклада Барнаби в развитие корабельной архитектуры и получил известность, обеспечившую ему надлежащее место в истории военного кораблестроения.

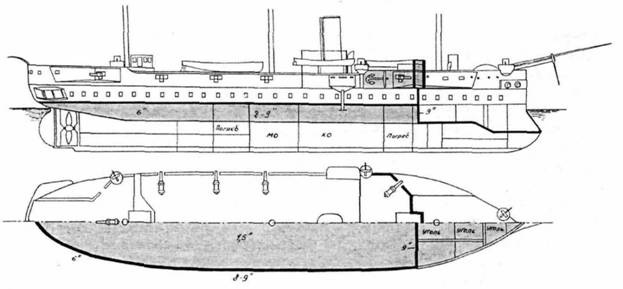

«Шеннон». Схема распределения бронирования

Высота поясных броневых плит составляла 2,7 м (ниже ватерлинии находилось 1,5 м), толщина их равнялась 203-229 мм в средней части корпуса, понижаясь до 152 мм в корме; в носу, не доходя примерно 18 м до форштевня, пояс заканчивался и перегораживался поперечным 229мм траверзом от борта до борта. К носу от этого траверза, от его нижней кромки к шпирону тарана, отстоящему на 3 м от ватерлинии, простиралась 76мм броневая палуба. Всё пространство между ней и нижней палубой было занято угольными ямами (с бортов прикрытыми корабельными запасами) и расположенным в самом носу канатным ящиком. Эти так называемые "угольные танки" (coal tanks), были ещё одной специфической особенностью проекта – будучи полными, они ограничивали возможность затопления носовой части корабля через небольшую пробоину, поскольку тщательно подразделялись множеством переборок на многочисленные мелкие отсеки.

Толщина палубы поверх броневого пояса составляла 38 мм. Она прикрывала погреба боезапаса, машинно-котельную установку и рулевой привод от навесного огня. Если бы "Шеннон" имел два гребных винта, ему было бы необходимо предусмотреть в корме броневую палубу ниже ватерлинии, однако единственный винт делал это необязательным. Борта вдоль отсеков машин и котлов, а также к носу от поперечного траверза, на протяжении между верхней и нижней палубами прикрывались коффердамами – железными ящиками со стороной 0,6 м, заполненными старыми канатами, отслужившими свой срок парусами и тому подобным.

Из бронированного полубака была предусмотрена связь в машинное отделение, к рулю и в батарею – отсюда предполагалось осуществлять управление кораблём в бою. В 1875 г. сразу за фок-мачтой (прямо над броневым траверзом) установили небольшую боевую рубку, параллельно утолстив броневую палубу над котельным отделением – первый пример добавления нагрузки, что привело к увеличению осадки на 0,3 м.

Таран

Одна интересная особенность "Шеннона" отличала его от других кораблей – он являлся обладателем съёмного треугольного таранного шпирона, в установленном виде выступающего на форштевень на 2,4 м: в мирное время этот шпирон снимался и хранился на борту, что предусмотрительно устраняло риск нечаянно протаранить какого-нибудь своего собрата по эскадре, тем более, что подобные случаи были не так редки. Установка тарана на место была осуществима только в доке, и, хотя подобная возможность в заграничных водах отсутствовала, традиция службы требовала, чтобы таран всюду следовал за кораблем, если только его не сдавали на хранение в Девонпорт. Эта ситуация стала причиной возникновения одной шутки, что офицеры "Шеннона" не могли доверить таран кораблю, а если его когда-либо и ставили на место, то ему следовало избегать совместного с другими кораблями плавания из-за недостатка практики.

Машинная установка

Машинную установку "Шеннона" спроектировала и изготовила компания "Лэрд". Она представляла собой уменьшенный вариант их собственных возвратно-поступательных машин-компаунд горизонтального типа. Машина имела два цилиндра высокого давления, размещенные позади двух цилиндров низкого давления и скрепленные с ними, и поршни, соединенные штоком. Восемь котлов располагались тыльными сторонами друг к другу, топками к борту (т.е. к подачным горловинам бортовых угольных ям). Переборка отделяла котельное отделение от машинного. Двухлопастный винт Гриффита был подъемным, став последним винтом подобного типа на тяжёлых артиллерийских кораблях Королевского флота.

Поскольку запас угля составлял всего 560 т, "Шеннон" предназначался скорее для плавания под парусами, нежели под парами. Его наивысшим достижением стали 12,2 уз – курьёзная цифра для корабля, претендующего на то, чтобы быть отнесённым к типу крейсеров. Интересно, что, поскольку теоретически существовала опасность для личного состава в некоторых отсеках пострадать от пара, вырвавшегося из цилиндров высокого давления при повреждении их в бою, машинная установка была спроектирована таким образом, что могла работать на пару, расширенным до любой желаемой степени – для этого предусматривались специальные клапана, позволяющие понижать давление пара до 0,3 атм., что допускало его прямую подачу пара в цилиндр низкого давления.
