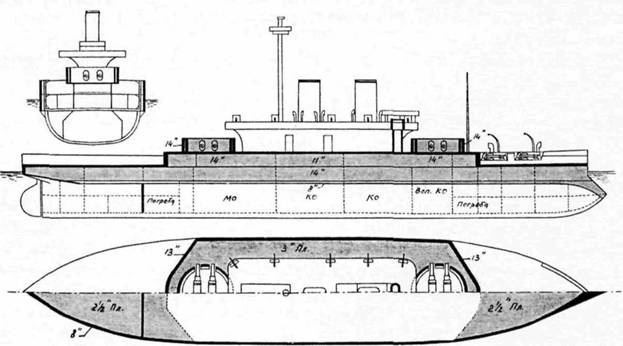

«Дредноут». Схема распределения бронирования

В середине корабля толщина бортовых плит цитадели равнялась 280 мм, у оснований орудийных башен на участках протяжённостью 6 м она увеличивалась до 356 мм. Поперечные траверзы, перекрывающие кромки бортовой брони цитадели, имели в плане форму тупого угла, вершина которого скруглялась в виде пологой кривой как мера для лучшего отражения продольных попаданий.

Ниже цитадели шёл броневой пояс в 356 мм. Он поднимался на высоту около 0.9 м над ватерлинией и опускался ниже неё на глубину 1,6 м. Толщина его у нижней кромки уменьшалась до 203 мм. За пределами поперечных травер! цитадели его толщина уменьшалась до 203 мм, а высота над ватерлинией составляла 1,2 м. В носу под водой пояс опускался до уровня таранного шпирона для придания ему большей жёсткости, а в корме несколько приподнимался у руля Ни один британский боевой корабль никогда после этого не имел более толстого полного пояса от носа до кормы. Позади пояса располагались широкие угольные ямы, прикрывающие машинно-котельные отделения в средней части корабля, причём глубина слоя угольной защиты ближе к носу составляла 6,7 м, а к корме уменьшалась до 2,4 м.

В оконечностях толщина плоской средней палубы, перекрывающей бортовой пояс, составляла 64 мм. В проекте "Девастейшна" ниже пояса предусматривались носовой и кормовой поперечные броневые траверзы, защищавшие погреба от продольных попаданий, на "Дредноуте" же роль носового траверза выполнял поперечный отсек цепного якорного каната, в то время как кормовой траверз сохранили.

Механическая установка

Получив задание на переработку проекта, Уайт настоял на оснащении будущего "Дредноута" паровыми машинами-компаунд, которые стали нововведением исключительной важности. С конца 60-х гг. Совет провёл серию опытов с механическими установками двойного расширения пара на корветах классов "Аметист" и "Тетис", причём для его получения использовались как коробчатые котлы низкого давления, так и цилиндрические котлы высокого давления. Успех последних вскоре привёл к тому, что котлы этого типа приняли для установки на "Дредноут" и "Александру", которая сошла на воду через месяц. Новые машины требовали вдвое большего давления пара сравнительно с прежними машинами разового расширения, и частные неудачи первых установок-компаунд на боевых и торговых кораблях происходили только вследствие недостаточной мощности котлов, что на длительное время задержало их массовое применение. Заказ для "Дредноута" двух комплектов механизмов нового типа мощностью по 4000 л.с. стал поэтому большим шагом вперед. Вертикальное расположение цилиндров в них, вместо горизонтального, как прежде, привело к отмене одного из незыблемых тогда принципов проектирования, который гласил, что механическая установка винтового корабля должна помещаться ниже поясной защиты. Теперь было решено, что машины-компаунд будут устанавливаться только на броненосных кораблях, где защита простирается настолько высоко, что всегда сможет защитить верхнюю часть цилиндров – это правило на долгое время лишило неброненосные корабли всех выгод экономического хода.

"Дредноут" стал первым линейным кораблём, спроектированным под машины-компаунд, с тех пор как двойные цилиндры Уолффа были установлены на маленьком "Палласе", и каждый из двух его винтов приводился в действие вертикальной инвертной машиной с цилиндром высокого давления диаметром 1676 мм, из которого пар поступал в два цилиндром низкого давления диаметром по 2286 мм. Вспомогательные механизмы на этот раз применялись более широко и были представлены двигателями для вентиляторов, пожарных насосов, рулевых машин, приводов поворота башен, шпилей и т.п., общим числом 29.

"Дредноут" примечателен ещё тем, что он стал первым кораблём с продольной переборкой, разделяющей пополам машинные и котельные отделения, которая проходила по всему кораблю не доходя лишь 12 м до носа и кормы. Это позволило расположить котлы вдоль переборки тыльными сторонами друг к другу, а не рабочими, как прежде, когда кочегары приходилось сновать между двумя топками – и перед, и за ними. Помимо этого, дополнительная поперечная переборка разделяла всю группу котлов практически поровну – на два носовых котельных отделения протяжённостью 12,8 м и два кормовых по 12,2 м.

После изучения опыта эксплуатации механической установки находящегося на Средиземном море "Девастейшна", "Дредноут" был оборудован искусственной вентиляцией, и то, что он стал первым кораблём, имеющим её, было снискало ему шумную известность.

Мореходные качества

Высота надводного борта в носу составляла 3,3 м, в корме 3 м, и вследствие того, что палуба бруствера продолжалась в нос до самого форштевня, якорные канаты выбирались под этот импровизированный полубак (как на старом "Ройал Соверене"), а не на него.

На волне "Дредноут" оказался весьма жёстким, бортовая качка была меньше, чем у обоих его собратьев, но обнаружилась склонность к килевой качке. При движении вдоль ветра в шторм встречная или попутная волна могла пройти по верхней палубе из конца в конец, и хотя он имел гораздо лучший ход, чем "Девастейшн", но определённо был более "мокрым" кораблем, хотя меньше страдал от попутной волны, которую на "Девастейшне" улавливал его знаменитый "карман" позади бруствера, называемый поэтому "неудобный тупик".

Общие замечания

Часто упоминаемый как "идеальный линкор морского офицера", он, конечно, соответствовал этому только отчасти, но как-то умудрялся поддерживать репутацию самого защищенного корабля во флоте даже долгое время после того, как его когда-то непробиваемая броня осталась лишь "коркой пирога". Широкие и плоские с боков дымовые трубы хорошо подчёркивали его достоинство, однако корабль не выиграл, когда в 1908 г. их удлинили. "Дредноут" так и не получил длинноствольные казнозарядные 10" орудия, которыми были перевооружены оба его собрата, и которые могли помочь ему спасти лицо на третьем десятке лет. В любом случае он оказался очень удачным кораблем, и когда через 10 лет появился проект "Трафальгара", его первые чертежи являли практически облик "Дредноута". Он выпадает их длинного ряда линкоров, построенных в эру Барнаби, который никогда не был мишенью для критики и считался пригодным для активной службы в течение 25 лет после того, как покинул свою верфь в Пембруке.

"Дредноут"

Введён в строй в 1877 г. для испытаний после 7-летнего периода строительства в Пембруке. Оснащён торпедным вооружением и выведен в резерв в Портсмуте до 1884 г. Убыл на Средиземное море 14 октября 1884 г., где оставался 10 лет, и после возвращения в сентябре 1894 г. разоружён в Чатеме для ремонта. С марта 1895 г. по март 1897 г. состоял кораблём береговой обороны в Бэнтри. Прошёл большой ремонт в Чатеме, в течение которого получил новые котлы, дополнительные скорострельные пушки, была увеличены высота дымовых труб и т.п. Участвовал в маневрах 1901 и 1902 гг. в качестве линкора 2-го класса. В июле 1902 г. присоединён к "Дефианс" в Девонпорте в качестве тендера и во время учений использовался как плавбаза миноносцев. В 1905 г. выведен в Портовый резерв и отбуксирован из Хамоазе в Кайл-оф-Байт. Продан в июле 1908 г. за 23000 ф.ст.
