Для устранения гальванической реакции между железной и медной обшивкой прокладывали два слоя дерева, из которые внутренний крепился болтами из гальванизированного железа к наружной обшивке, а внешний слой болтами из «морской бронзы» крепился к внутреннему. Бронзовые болты не контактировали с корпусом. После 12-летнего опыта использования на кораблях, служащих па дальних станциях, эта система была признана удовлетворительной. Ей были оснащены «Свифтшур», «Трайомф» и «Нептун».

Большой расход меди заставил начать опыты с другими металлами. «Ройал Оук» был обшит металлом Мунца, который, как и медь, являлся электронегативпым по отношению к железу и также требовал промежуточного слоя дерева. Однако когда после шестимесячного плавания по Средиземному морю этот корабль поставили в док, то обнаружили, что его днище обросло «выше всякого понимания». Стало ясно, что /гля дальнейших экспериментов пес оснований.

С другой стороны, цинк, будучи электроположительным к железу, не нуждался в промежуточной деревянной обшивке. Но когда его использовали для обшивки деревянных кораблей, он не обеспечивал достаточной защиты от обрастания, поскольку для производства гальванической реакции не было достаточно металлического контакта. Предлагались различные методы крепления цинка к железному корпусу, и принятый на флоте метод подразумевал использование слоя дерева в 3"-4" [т.е. 75-100 мм.], кренившегося к корпусу болтами, к которому листы цинковой обшивки уже прибивались гвоздями. Доски деревянного слоя не конопатились и не смолились, и вода, проходя по этим пазам, свободно контактировала с железной и цинковой обшивками. По фор- и ахтерштевню проходили крепления с определенной площадью контакта между железом и цинком, но этого было недостаточно, чтобы привести к сильной гальванической реакции.

Из тяжелых кораблей подобным образом были обшиты только «Одейшес» и «Темерср», и полученные первым результатами заслуживают упоминания. Пока этот корабль служил в Гулле, рядом с морем, где вода была солоноватой, ни обрастания, ни окисления не наблюдалось, и уже решили, что проблема вполне успешно решена. Но его ремонт в 1880-1883 гг., включающий обновление анти-обрастающей обшивки для службы на Китайской станции, показал совсем другое. Контр-адмирал Ф.Коломб писал:

«На «Одейшесе», где я служил более трёх лет', я постоянно высказывал про себя самые бранные слова, какие только знал… по вопросу о ненормально большом обрастании из-за цинковой обшивки. Я никогда не видел ничего подобного. Я так и не знаю, какое днище еще может обрастать так же быстро и в такой степени, как обшитое цинком днище корабля Её Величества «Одейшес». Ошибка заключалась в промежуточном слое дерева. Если бы цинк шёл прямо но наружной обшивке корпуса, гальваническая реакция проходила бы беспрепятственно. Это медленное разъедание цинка производило бы тонкий смазывающий слой, к которому ракушки и трава не могли прилипать, и который бы постоянно смывался струящейся вдоль борга морской водой. Но при наличии дерева ничтожный гальванизм цинка предоставлял такую же большую площадь для прилипания морских организмов и трав, как и железо.

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость

"Султан" "Чатем"

29.12.1868

31.05.1870

10.10.1871

374777 ф.ст.

Размещения, м

99,1 х 17,98 х 7,89/8,53

Водоизмещение, т

9290 (корпус и броня 6420, оборудование 3120).

вооружение

8 10" 18-тонных дульнозарядных нарезных, 4 9" 12.5-тонных дульнозарядных нарезных, 7 20-фунтовых казнозарядных нарезных.

Крона, мм

пояс 152-203-229, подкладка 250-300 (тик), обшивка 38, верхняя батарея 203, нижняя батарея 229, траверзы 114-127-152 (общий нее брони 975 г).

Механизмы

Тропкоиыс с поверхностными конденсаторами («Пеню»), два цилиндра (диаметр 2995 мм. ход поршня 1372 мм), индикаторная мощность 7720л.с., 14 уз.

Площадь парусин. м2

3168 (с лиселями 4589)

Экипаж, чел.

633

Запасы топлива

740 (уголь)

Пока ожидали результатов испытаний опытных башенных кораблей «Монарх» и «Кэптен», система расположения главного вооружения в бортовых установках продолжала сохранять высокий авторитет как наилучший метод распределения тяжёлых орудий на рангоутных броненосцах, и в 1869 г. был заказан «Султан», названный так в честь турецкого султана Лзизие, находившегося тогда с визитом в Англии. Этот корабль стал очередным добавлением к постоянно растущей массе разнотипных судов-одиночек, из которых то время состоял британский линейный флот.

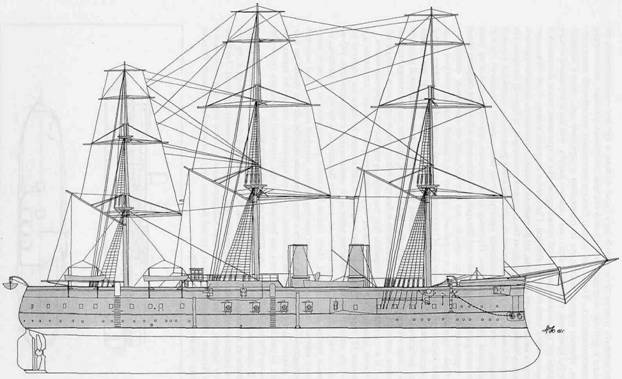

Броненосец «Султан»

Проект «Султана» разработали на основе «Геркулеса», с броневой батареей на верхней палубе вместо концевых орудий па главной палубе. Как и па «одейшесах», заложенных несколькими месяцами раньше, остойчивость была уменьшена, чтобы обеспечить большую устойчивость на волнении путём поднятия центра тяжести. Поскольку батарея па верхней палубе означала расположение в верхней части 300 т дополнительного веса, в виде компенсации пришлось пойти па некоторые уловки, одной из которых являлось понижение главной и нижней палуб и ограничение высоты водонепроницаемых переборок до уровня главной палубы. Вследствие того, что люки в то время не имели высоких коммингсов, в случае затопления какого-либо отсека и соответственном погружении корабля вода в этом отсеке могла подняться до верха переборок и затем перетечь в нос и корму по главной палубе, попадая через люки и в другие отсеки. Именно по этой причине «Султан» и затонул в 1889 г., через восемь дней после того, как наскочил на риф.

Корпус был спроектирован так, что корабль имел самое округлое сечение по миделю как изо всех принятых до того времени, так и в течение последующих 20 лет. Это, в совокупности с метацентрической высотой менее 0,9 м, обеспечило «Султану» репутацию одного из самых устойчивых на качке кораблей. Однако, хотя его размерения повторяли «Геркулес», с осадкой на 0,3 м больше, изменения в распределении весов вызвали сложности с обеспечением должной остойчивости, для преодоления которых требовался практический опыт. После проведения опытов стало очевидно, что Рид слишком увлёкся с размещением значительного веса в верхней части корпуса.

Чтобы восстановить остойчивость, следовало прибегнуть к большому балласту, как на четверке «одейшесов», и в двойном дне разместили 600 т железа и цемента. Этот мёртвый груз, который увеличивал риск гибели корабля при посадке на мель, и который с успехом мог быть использован более оптимально, стал причиной недружелюбных комментариев, и оставил на всём проекте тёмное пятно.
