После достройки они не имели полубака, бушприт устанавливался степсом на верхней палубе и проходил далеко в корпус под высоким фальшбортом. Позже оба получили приподнятый полубак, но не имели полуюта, и за всё время их службы так никогда и не были флагманскими кораблями. По внутреннему устройству они были подобны всем первым британским батарейным броненосцам, имея три палубы, такую же систему подразделения на отсеки и двойное дно на части длины корпуса. Койки экипажа подвешивались на орудийной палубе, а большинство офицерских помещений, включая кают-компанию, располагались ниже и имели плохую вентиляцию и освещение.

Эти корабли оказались единственными броненосцами, имевшими окраску по типу старых фрегатов – с белой полосой вдоль орудийной палубы, однако она исчезла в течение первой же кампании. По традиции они имели фрегатскую корму и незащищённую голову руля, как и «Уорриор». Что же касается конструкции корпуса, то они оказались самыми неэкономичными среди всех построенных для британского флота броненосцев – их корпуса весили 3500 т, а нести могли всего лишь 2492 т нагрузки.

Вооружение

В то время перевооружение флота шло полным ходом и орудия зачастую оказывались устаревшими к моменту ввода корабля в строй, так что очень немногие броненосцы сохраняли своё первоначальное вооружение сколько-нибудь значительное время. Подразумевалось, что «Дифенс» будет нести 16 68-фунтовых орудий на главной палубе, два 68-фунтовых орудия на поворотных станках на верхней палубе в качестве погонного и ретирадного, а также четыре 40-фунтовых орудия Армстронга в качестве салютных на верхней палубе. Но в это время на вооружение поступило 7" 110-фунтовое казнозарядное орудие Армстронга, и эти корабли, только что сошедшие на воду, получили несколько таких орудий. Поскольку были трудности с производством этих пушек, на «Резистенс» их установили всего шесть, а на «Дифенс» восемь, причём по одному орудию стояло в носу и в корме, а остальные размещались в батарее вместе с 68-фунтовыми. На шканцах «Резистенс» имел две 32-фунтовых гладкоствольных пушки – единственные представители древних морских пушек на британских броненосных кораблях. «Дифенс» вместо них нёс четыре 5" казнозарядных орудия Армстронга. Все эти орудия были установлены на деревянных колесных лафетах.

После окончания первой кампании всё вооружение этих кораблей было заменено на дульнозарядные нарезные орудия на горизонтально-скользящих станках: каждый получил по два 8" и 14 7". «Резистенс» нёс шесть 7" орудий на верхней палубе, где они стояли безо всякой защиты, но могли действовать в свежую погоду, а «Дифенс» на верхней палубе имел только четыре 7", остальные же стояли на главной палубе за бронёй, где они имели хорошую защиту, но были слишком близко к воде и не могли использоваться на сильной волне. Нижние кромки орудийных портов батареи на главной палубе находились в двух метрах от воды, угол обстрела батарейных орудий составлял 25"-30° от траверза, так что если не считать орудий на верхней палубе в носу и корме, корабли не могли вести продольный огонь. В отличие от «Уорриора» кормовое орудие на них имело сложную систему дуговых погонов, по которым оно могло передвигаться к четырем портам – двум в самой корме и двум по бортам.

Броня

Как и на «Уорриоре», оконечности не защищались, а броня покрывала борт на протяженности всего 47 м в средней части корпуса, простираясь от уровня верхней палубы до отметки 1,8 м ниже ватерлинии. В бортах батареи были прорезаны порты для семи орудий с каждого борта, которое от продольных попаданий защищались 114мм поперечными траверзами. Остальные орудия стояли открыто. Корпус в оконечностях для локализации возможных затоплений подразделялся на небольшие водонепроницаемые отсеки. Они были устроены так, что при необходимости увеличить осадку корабля в них можно было принять воду. Подобное же устройство отсеков приняли и на нескольких последующих кораблях, хотя характер условий, при которых могла возникнуть такая необходимость, не вполне ясен.

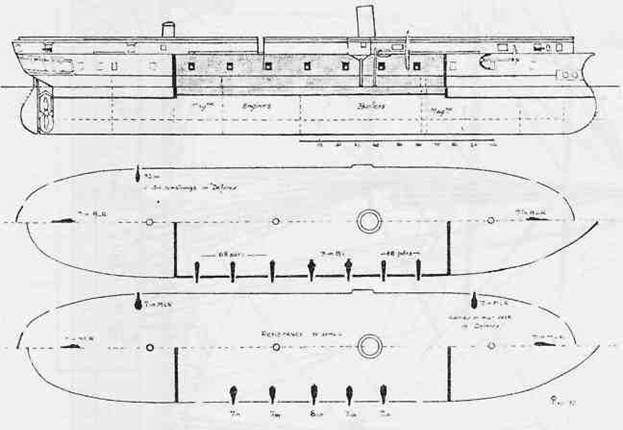

Схема бронирования «Дифенс»

Машинная установка

Машины для обоих кораблей поставила фирма «Пени». Это были тронковые паровые машины с номинальной мощностью 600 л.с, на испытаниях показавшие индикаторную мощность 2540 л.с, что позволило кораблям превысить проектную скорость на целый узел. «Дифенс» на первых пробегах показал 11,3 уз, а позже и 11,6 уз. «Резистенс» при полной осадке развил 11,8 уз. Для уменьшения сопротивления при ходе под парусами винт был сделан подъемным, что давало лучший эффект, чем применяемое в ряде случаев разобщение винта с валом. Ступица винта покоилась на подставках внизу стремяобразной «бандажной рамы», вместе с которой винт мог полностью подниматься в круглый колодец выше ватерлинии посредством грузовых стрел на шканцах. Винт устанавливался на вал с помощью специальной муфты, весьма компактной, и её тщательно оберегали от обрастания во избежание заклинивания.

Оснастка

Мачты и бушприт, чтобы не сломались при таранном ударе, были сделаны из железа. Оба корабля выбрали для экспериментальной оснастки и они стали первыми в британском флоте кораблями с двойными марселями – каждый марсель был разделен на верхний и нижний паруса для облегчения работы с ними. Такие паруса уже имели успех на кораблях торгового флота, поскольку требовали минимального числа людей в каждой вахте. Верхний марсель мог быть зарифлен в половину площади по системе Каннингхэма, вполне удовлетворительной, за исключением того, что мокрые паруса при уборке почти невозможно было свернуть правильно, что причиняло бесконечные хлопоты. После испытаний, длившихся целый год, эти паруса всё же заменили на обычные марсели. «Дифенс» не имел брамселей, но «Резистенс» был оснащён этими парусами, правда системы Гюнтера – эти странно выглядевшие паруса напоминали вытянутые кливера и поднимались на выстрелах, идущих ниже клотиков стеньг. Эти рангоутные деревья давали большой вес в верхней части при минимальной площади поднимаемых на них треугольных парусов, и от них скоро отказались. Недостатки двойных марселей (шесть тонн лишнего веса наверху из-за лишнего рея на каждой мачте), увеличенное сопротивление движению корабля под парами против сильного ветра, дополнительный деревянный хлам на палубе, когда их спускали вниз, и значительно уменьшенная площадь верхних парусов – всё это привело к отказу от них в 1864 г. Больше в действующем флоте они не применялись.

После приказа об изъятии двойных марселей оба корабля были переоснащены силами своих экипажей на обычные марсели и брам-стеньги. С сентября 1864 г. по апрель 1866 г. «Дифенс» имел оснастку барка, а затем получил полную корабельную оснастку и убирающийся бушприт. «Резистенс», который, как говорили, имел склонность приводиться к ветру, получил только оснастку барка и ещё десять лет оставался с фиксированным бушпритом.

Мореходные качества

Лучшая скорость обоих кораблей под парусами не превышала 10,5 уз. управлялись они хорошо, кроме случаев, когда шли в галфвинд. В эти моменты их медлительность и склонность приводиться к ветру очень им мешали, что однажды чуть не погубило «Дифенс»: он бросил якорь у подветренного берега в Пантелларии, пытаясь переждать норд-вестовый шторм, и восстанавливал такелаж, поврежденный после спасения «Лорда Клайда». При противном ветре или попутной волне они вели себя даже лучше, чем последовавшие за ними «Гектор» и «Вэлиент», но когда ветер дул им в борт, они были самыми валкими кораблями во всем флоте.
