Вооружение субмарин типа «Ай» состояло из шести 533-мм торпедных аппаратов, четыре из которых располагались в носу и два в корме. Боезапас исчислялся 12 торпедами. Палубных контейнеров для хранения запасных торпед лодки не имели. Силовая установка была двухвальной и включала в себя два двухтактных дизеля датской фирмы «Бурмейстер ог Вайн» мощностью по 2400 л.с. и электромоторы швейцарской фирмы «Браун-Бовери» общей мощностью 1000 л.с. Согласно справочным данным, лодки развивали максимальную скорость 20 узлов в надводном положении, а под водой давали максимум 9 узлов. Экипаж состоял из 44 человек.

Тайны подводной войны. 1914–1945

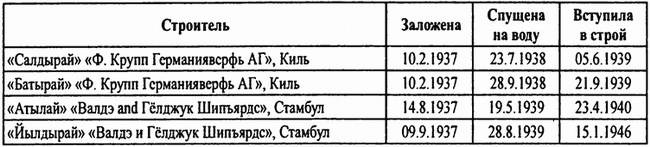

10 февраля 1937 года на верфи «Германия» состоялась закладка головной субмарины этого типа — «Салдырай». Через два года работы над ней были закончены, и 2 апреля 1939 года она под немецким флагом с турецким экипажем на борту покинула Киль и отправилась в Турцию. 5 июня 1939 года. «Салдырай» вступила в строй турецкого флота, став единственной подводной лодкой немецкой постройки в его составе.

«Атылай» и «Йылдырай» были заложены на верфи «Валде и Гёлджюк» в Стамбуле на полгода позже своей «сестры». Строительство, осуществляемое турками под руководством немецких специалистов, затянулось, и спуск обеих субмарин на воду произошел только в 1939 году. Начало войны вынудило покинуть Турцию немецких инженеров и рабочих, что самым негативным образом сказалось на темпах достройки. В апреле 1940 г. турецкий флот получил «Атылай», работы над которой удалось довести до конца, так как немецкая сторона успела поставить Турции для этого все необходимые механизмы, приборы и материалы. Впрочем, ее служба в его составе была недолгой. 14 июля 1942 года «Атылай» погибла вместе со всем экипажем (38 человек) от подрыва на мине у Чанаккале в проливе Дарданеллы. С достройкой «Йылдырай» все обстояло гораздо хуже: своими силами туркам с большим трудом удалось ввести ее в строй только в 1946 году.

Четвертой лодке не суждено было служить под турецким флагом…

Тактико-технические данные подводных лодок типа «Ай»

Водоизмещение: надводное — 942,11 т; подводное — 1228 т.

Длина: 80 м.

Диаметр прочного корпуса: 6,64 м.

Осадка: 4,12 м.

Силовая установка: двухвальная; 2 дизеля «Бурмейстер ог Вайн», 4800 л. с; 2 электромотора «Браун-Бовери Электрик», 1000 л.с.

Скорость: в надводном положении — 20 уз.; в подводном положении — 9 уз.

Запас топлива: 113 т соляра.

Глубина погружения: предельная — 80 м.

Вооружение: 6 533-мм ТА (4 носовых, 2 кормовых; боезапас 12 торпед), 1 105-мм/45 орудие KL/45, 1 20-мм автомат С/30.

Экипаж: 44 человека.


«Батырай»

Закладка «Батырай» состоялась в один день с «Салдырай» на верфи «Германия» в Киле. Однако ее строительство шло несколько медленнее, и она была спущена на воду в сентябре 1938 года, на два месяца позже головной субмарины.

Как и в случае с подлодками типа «Ай», сведения о строительстве и технических деталях лодки не изобилуют подробностями. В немецких архивах не сохранилось документов, касающихся постройки «Батырай», в связи с тем, что постройка турецких субмарин являлась частным контрактом, заключенным между турецким правительством и верфью «Германия», и кригсмарине не был непосредственно вовлечен в него. В немногочисленных же сохранившихся документах верфи указывается, что пожелания турецкого заказчика не всегда соответствовали немецким стандартам, что вынудило исполнителя внести свои изменения в конструкцию лодки. Первоначально данный проект включал в себя минное вооружение, которое было, однако, позже удалено после того, как германский флот принял субмарину в свой состав с началом войны.

Лодка имела двухкорпусную конструкцию. Прочный корпус, как и на субмаринах типа «Ай» и в отличие от немецких подлодок, не был сварным, а собирался клепкой. Число отсеков равнялось семи. При этом большие размеры «Батырай» не могли не сказаться на величине самих отсеков, что являлось плюсом для будущего экипажа. Отдельную каюту на ней имел не только командир, но и инженер-механик [60]. Рубка «Батырай» изначально ничем не отличалась от других турецких субмарин этого проекта, но осенью 1939 года немцы изменили ее на свой лад. Укрывавшую мостик крышу обрезали наполовину, в результате чего на нем появилось стандартное для немецких подлодок открытое место для нахождения верхней вахты, которое было ограждено волноотбойником. Стоит так же отметить, что волноотбойник получило и ограждение палубного орудия. В итоге этих изменений турецко-немецкий вариант рубки приобрел несколько странный вид.

Из четырех субмарин, спроектированных конструкторами верфи «Германия» для Турции, «Батырай» был единственным подводным минным заградителем. Согласно проекту, лодка могла нести 40 мин в минных шахтах, расположенных в бортовых цистернах. Так как описаний расположения на ней шахт и мин или каких-либо более подробных данных по их устройству не имеется, остается только делать предположения. Наиболее вероятным предполагается размещение на каждом борту 10 вертикальных минных шахт, в которых могло располагаться две якорные мины (т. н. мокрый способ хранения).

Силовая установка «Батырай» была двухвальной. Лодка оснащалась двумя двухтактными дизелями типа 35-VU-42 датской фирмы «Бурмейстер ог Вайн» общей мощностью 4600 л.с. Как показала практика, данные механизмы не отличались надежностью, превратившись в настоящую головную боль для инженера-механика лодки и его подчиненных во время боевых походов [61]. Подводный ход должны были обеспечить электромоторы GG UB 721/8 фирмы «Браун-Бовери», мощностью по 650 л.с. каждый. Проектный запас соляра составлял 113 метрических тонн, но после вступления лодки в состав германского флота количество топлива было увеличено до 285 т. Вероятнее всего, минные шахты были удалены и бортовые цистерны были переделаны в топливобалластные, что и позволило увеличить запас соляра вдвое. Электроэнергией субмарину обеспечивала аккумуляторная батарея, состоявшая из 124 элементов типа AFA 28 MAD 865, которые размещались двумя группами в ямах во втором и четвертом отсеках — по 62 элемента в каждой.

К сожалению, отсутствует точное описание, что собой представляла система погружения и всплытия «Батырай». Согласно воспоминаниям бывшего члена команды «UA» обермашинистмаата Германа Вина, расположение цистерн главного балласта соответствовало стандартам немецких двухкорпусных лодок. ЦГБ располагались в междубортном пространстве по всей длине субмарины и объединялись в три группы по схеме «нос — центр — корма». Там же находились цистерна быстрого погружения и уравнительная. Согласно словам того же Вина, «UA» не уступала в скорости погружения немецким лодкам, однако можно предположить, что скорость срочного погружения «турчанки» могла колебаться от 30 до 50 секунд.
