Нынешний «Клипер» состоит из двух отсеков — возвращаемого или спускаемого аппарата и агрегатного или орбитального отсека.

Возвращаемый аппарат массой 9,8 т представляет собою конус, составленный из трех частей. Причем одна из боковых сторон (нижняя при посадке) наплывами выровнена под этакую «лыжу». Самый нос затуплен для лучшего гашения кинетической энергии торможения в атмосфере. Вокруг носа видны узлы крепления двигателей системы аварийного спасения, срывающих корабль с ракеты в случае аварии.

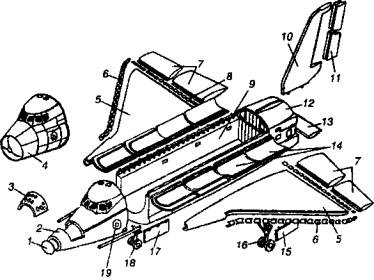

Компоновка орбитального корабля «Буран»: 1 — носовой кок; 2 — носовая часть фюзеляжа (агрегат Ф-1); 3 — носовой блок двигателей управления; 4 — герметичный модуль кабины; 5 — крыло с наплывом; 6 — носовые секции крыла; 7 — элероны; 8 — элеронные щитки; 9 — средняя часть фюзеляжа (агрегат Ф-2); 10 — киль; 11 — руль направления-воздушный тормоз; 12 — хвостовая часть фюзеляжа (агрегат Ф-3); 13 — балансировочный щиток; 14 — створки отсека полезного груза с панелями радиационного теплообменника; 15 — створка ниши основной опоры шасси: 16 — основная опора шасси: 17 — створка ниши передней опоры шасси; 18 — передняя опора шасси; 19 — входной люк.

В самом аппарате два отсека. Впереди — двигательный, в котором установлены ракетные двигатели системы ориентации и управления спуском и баки с топливом для них, за ним — отсек экипажа, рассчитанного на шесть космонавтов. Причем только двое из них будут непосредственно заняты управлением «Клипером», так что остальные четверо могут быть научными работниками или даже просто космическими туристами.

Люк в задней стенке возвращаемого аппарата связывает его с агрегатным отсеком массой около 4,5 т. В нем расположены двигатели орбитального маневрирования, топливо для них, система электропитания, а также оборудование, необходимое для работы на орбите, припасы и т. д.

В случае необходимости обитаемая часть агрегатного отсека будет использоваться и как шлюзовая камера для выхода в открытый космос. Таким образом, помимо транспортных рейсов к орбитальной станции, «Клипер» сможет выполнять и самостоятельные полеты продолжительностью до 10 суток.

ГИПЕРЗВУКОВОЙ «АЯКС». Еще об одном прорывном проекте российских ученых мир узнал в 1991 году. Используя перспективные военные технологии, руководитель СКВ «Нева» (ныне — Санкт-Петербургское научно-исследовательское предприятие гиперзвуковых систем) Владимир Фрайштадт предложил оригинальную конструкцию одноступенчатого аэрокосмического самолета, получившую название «Аякс».

Летательный аппарат должен состоять как бы из двух вложенных один в другой корпусов. Между ними — специальный катализатор, куда поступает поток традиционного керосина или более перспективного топлива — сжиженного метана. Когда аппарат совершает гиперзвуковой полет в атмосфере, то внешний корпус сильно нагревается из-за трения об атмосферу и под влиянием высоких температур происходит термохимическое разложение углеводородного топлива. Процесс забирает большое количество энергии и охлаждает реактор. В результате термохимического разложения топлива выделяется свободный водород. В смеси с тем же топливом он образует очень эффективное горючее для самолета.

Кроме того, часть обтекающего аппарат воздуха поступает в магнитоплазмохимический прямоточный воздушно-реактивный двигатель. В этом двигателе находятся магнитогазодинамический (МГД) генератор и ускоритель. Генератор создает мощное магнитное поле, в котором тормозится набегающий поток. Затем заторможенный и предварительно ионизированный поток воздуха поступает в камеру сгорания, куда подается обогащенное водородом топливо (керосин или метан). Истекающие продукты сгорания попадают в сопло, дополнительно разгоняются МГД-ускорителем и, расширяясь, выбрасываются наружу.

На базе этой концепции сотрудниками Научно-исследовательского предприятия гиперзвуковых систем разработано целое семейство гиперзвуковых летательных аппаратов «Нева», предназначенных для транспортировки полезных грузов на дальние расстояния или на орбиту.

Среди них — многоцелевой гиперзвуковой самолет «Нева» для метеорологических и астрофизических исследований, геологической разведки и экологического контроля; гиперзвуковые самолеты для перевозки грузов и пассажиров со скоростью 15 000 ^км/_час.

Особый интерес для нас представляет воздушно-космический самолет «Нева». Его характеристики таковы: взлетная масса — 364 т, масса полезной нагрузки, выводимой на орбиту, — 3 т, максимальная скорость полета на высоте 100 километров — 7500 ^м/_с.

В настоящее время командой Владимира Фрайштадта проведены все возможные исследования, однако до постройки экспериментальных прототипов дело никак не дойдет. Причина стандартна: у нашего государства нет денег на осуществление высокотехнологических проектов. А частный капитал, имея перед собой наглядный пример «ЮКОСа», вовсе не стремится выводить свои капиталы из тени и вкладывать их в перспективные разработки.

«АЭРОКОСМИЧЕСКОЕ РАЛЛИ». Тем временем в 1996 году американский фонд «Икс-прайс» («Х-Prize») учредил приз в 10 млн. долларов за создание тренировочного и туристического ракетоплана, который мог бы доставить на высоту более 100 км трех астронавтов.

Предварительные разработки представили до четырех десятков частных фирм, научных организаций и университетов. Включилась в конкурс и Центральная научно-исследовательская лаборатория «Астра» Московского авиационного института. В этой лаборатории занимаются разработкой вопросов выведения в околоземное пространство малых спутников (до 100–200 кг) посредством систем «воздушного старта». Сотрудники лаборатории сочли, что «воздушный старт» будет наиболее оптимальным способом для выведения туристского ракетоплана на орбитальную высоту.

В разработке проекта приняли участие также специалисты Экспериментального машиностроительного завода имени Мясищева, ОКБ имени Микояна, ЦАГИ имени Жуковского, Института авиационной медицины и НИИ парашютостроения.

В качестве носителя выбрали истребитель МиГ-31, который создавался для борьбы с крылатыми ракетами и сверхзвуковыми бомбардировщиками типа «Валькирия». Выводимый на орбиту объект размещается под фюзеляжем на подвеске. Выйдя в зону пуска, МиГ-31 набирает скорость около 2500 ^км/_ч, поднимается на высоту 20 км и сбрасывает ракетоплан или ракету-носитель, у которых через 6 секунд включается бортовой двигатель.

В конструкции самого многоцелевого суборбитального ракетоплана АРС (сокращение от «Аэрокосмическое ралли») использован опыт создания предшественников нашего «Бурана» — беспилотных орбитальных прототипов системы «Бор».

Габариты АРС: длина — 5,8 м, ширина — 3,7 м, высота — 1,5 м, взлетная масса — 1700 кг, из них 350 кг приходится на полезную нагрузку.

В передней части герметичной кабины АРС находится место пилота-космонавта, за ним располагаются штурман и бортинженер либо туристы. В течение трехминутного полета экипаж АРС проходит все стадии космического путешествия.
