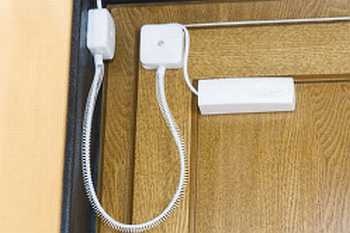

2. При необходимости магнитный датчик можно сделать скрытным от посторонних глаз. Для этого в дверной коробке или оконной раме сделайте углубление, в котором закрепите геркон. Напротив него в дверном или оконном полотне просверлите отверстие и вставьте в него магнит.

3. В том случае, если в вашем жилище подъемные окна, на них можно установить по два магнитных датчика. Установка производится по правилам, описанным ранее. Благодаря этому вы сможете проветривать комнату, приоткрыв окно, но не снимая при этом его с охраны.

Для того чтобы определить присутствие посторонних внутри помещения, можно использовать датчик, работающей на «замыкание» и «размыкание», который представляет собой специальный коврик. Его можно расположить под ковром у входной двери, на первой и последней ступеньках лестницы и у мест, где содержатся наиболее ценные вещи. Такой датчик, если на него наступить, срабатывает на давление веса человека.

Для самостоятельного изготовления датчика, работающего на «замыкание» и «размыкание», вам потребуются два листа фольги и лист губчатой резины с отверстиями. Резину, играющую роль диэлектрика, следует поместить между листами фольги. Если на такой коврик наступит человек; резина сожмется, листы фольги соединятся между собой через отверстия и сработает сигнализация.

Хорошо зарекомендовало себя использование в охранных системах датчиков (детекторов) движения. Такое устройство постоянно сканирует определенную площадь в комнате и включает сигнал тревоги, зарегистрировав движение. Чаще всего подобные датчики работают по принципу радара, излучая инфракрасные волны или ультразвук. Если частота излучения нарушается, включается сигнализация.

Чаще всего детектор движения закрепляют непосредственно на стене с помощью шурупов. При этом следует учитывать, что размещать его необходимо достаточно высоко, не ниже чем на 200 см от пола, чтобы он мог сканировать значительную площадь в комнате.

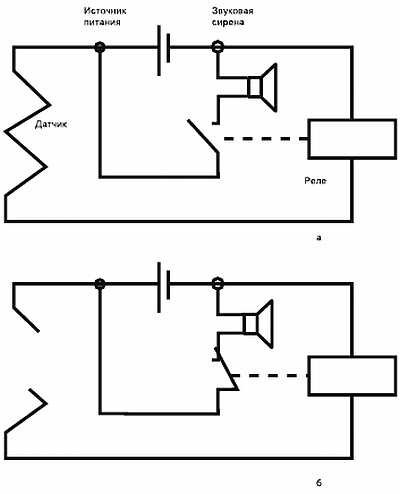

Простейшее сигнализационное устройство можно собрать самостоятельно всего за несколько минут. Для него понадобится источник питания, реле и звуковая сирена. Сигнализация работает с любым датчиком на «размыкание» (например, разбития стекла). Пока датчик замкнут, ток от источника питания протекает через катушку реле и удерживает его контакт в разомкнутом состоянии (рис. а). В том случае, если датчик разомкнут (например, при обрыве фольги, наклеенной на стекло), катушка реле обесточивается и переводит контакты в замкнутое состояние, подавая напряжение на звуковую сирену (рис. б).

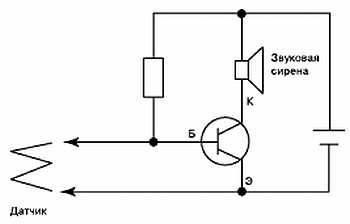

Более надежно в качестве охранной сигнализации будет работать электронная схема. Для ее сборки вам потребуется источник питания, транзистор, резистор и звуковая сирена. Сигнализация работает с любим датчиком на «размыкание» (например, разбития стекла). Пока датчик замкнут, база (Б) транзистора заземлена и транзистор закрыт. Ток между коллектором (К) и эмиттером (Э) не протекает. Если же разомкнуть контакты датчика, база окажется подключенной к источнику питания через резистор R1, транзистор откроется и сработает звуковая сирена. Выключить ее можно только либо отключив питание, либо замкнув контакты датчика.

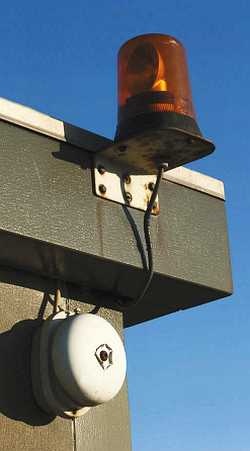

Рекомендуется использовать звуковые сигналы как внутри, так и снаружи дома. Внутренний звуковой сигнал отпугивает взломщика, если он пробрался в дом, и предупреждает об этом хозяев, в то время как наружный сигнал будет слышен прохожим и соседям. Звуковой сигнал следует устанавливать в труднодоступном для взломщика месте, например под крышей. В паре со звуковым сигналом желательно использовать стробоскопический прожектор — вспышки света помогут правоохранительным органам быстрее найти дом, в котором звучит сирена.

* * *
