Фундамент совершенно необходимо гидроизолировать по верхнему обрезу для защиты от проникновения грунтовой влаги к кирпичным конструкциям печи. Для этого на фундамент укладываются два слоя рубероида, промазанного горячим битумом.

1) В теле кирпича есть много пор, из-за чего он активно высасывает воду из кладочного раствора. Обезвоженный же раствор теряет необходимую пластичность и в дальнейшем перекаливается в процессе эксплуатации печи. В результате уменьшается плотность швов и прочность кладки, в печи появляются щели и сквозные отверстия.

Во избежание этого, каждый кирпич следует перед укладкой погрузить на некоторое время в емкость с водой. Когда он наберет необходимое количество влаги (об этом свидетельствует прекращение бурного выделения пузырьков воздуха), можно пускать кирпич в дело.

2) В большинстве случаев кладку простейших печей ведут в половину или в четверть кирпича, причем первое предпочтительнее. Ряды и углы кладки необходимо перевязывать, то есть за счет чередования в углах ложковых и тычковых частей смещать по горизонтали кирпичи каждого последующего ряда относительно предыдущего (рис. 2, 3).

Кладочный раствор расстилается мастерком слоем в 5 мм сразу на весь ряд и выравнивается. При укладке каждого последующего в ряду кирпича на его торцевую грань также наносится раствор. Подготовленный кирпич помещают на слой раствора, прижимают к соседнему и осаживают (вдавливают рукой или пристукивают рукояткой мастерка).

Вообще, в процессе кладки топливника расстилать раствор лучше не мастерком, а рукой. При этом появляется возможность почувствовать на ощупь и удалить мелкие камушки, комки глины и прочие твердые включения, что повысит однородность раствора и качество кладки.

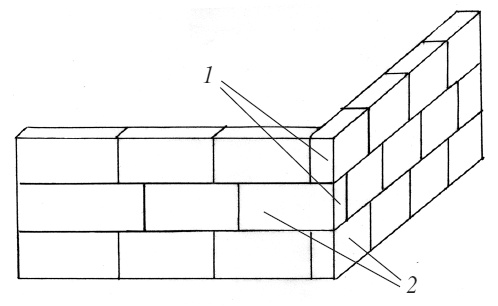

Рис. 2. Перевязка углов в полкирпича: 1 – тычок, 2 – ложок.

Рис. 3. Перевязка углов в четверть кирпича: 1– тычок, 2 – ложок.

После укладки 4–5 рядов раствор, выдавленный из швов, подрезают (удаляют мастерком), а внутренние поверхности печи вдобавок к этому затирают мочальной кистью или мокрой тряпкой. Последняя операция очень важна, так как при эксплуатации печи внутренние наслоения раствора осыпаются и могут уменьшить площадь дымоходов или вовсе закупорить их. По этой же причине нельзя оштукатуривать печь изнутри.

3) Место прохода дымовой трубы через крышу должно быть выполнено с учетом противопожарных требований и защищено от возможных протечек (рис. 4). Для обеспечения огнезащиты перекрытия и кровли устраивается преграда, а для заделки кровельного ковра – напуск «выдра». Отверстие трубы должно быть защищено от осадков. Это довольно часто делают с помощью фигурных жестяных дымников.

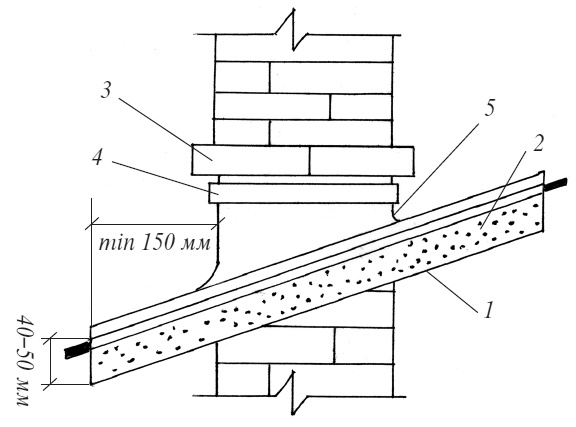

Рис. 4. Проход домовой трубы через крышу: 1 – корыто из кровельного железа, 2 – песок или мятая глина, 3 – «выдра», 4 – скрутка из металла, 5 – кровля

4) Выполняя кладочные работы, необходимо постоянно контролировать правильность геометрических размеров с помощью угольника или измерением диагоналей шнуром (диагонали должны быть равны). Кроме того, следует контролировать вертикальность кладки отвесом и горизонтальность – уровнем.

5) При недостатке опыта в производстве кладочных работ стоит подстраховаться и наиболее ответственные участки сначала сложить насухо, и только убедившись в отсутствии ошибок – на раствор.

6) При облицовке топливников и каналов нельзя перевязывать вместе керамический (обыкновенный или красный кирпич) с огнеупорным. Они имеют различные коэффициенты расширения и тем самым в местах перевязки быстро разрушаются. Нельзя также применять металл внутри кладки в местах нагрева, так как от нагревания он увеличивается в размерах и разрушает кладку.

Нельзя использовать при печных работах сгораемые и трудносгораемые материалы или такие, которые могут плавиться при высоких температурах, а также деформирующиеся от нагревания материалы, которые могут разрушить печную кладку во время топки.

Все материалы для изготовления печей должны быть высокого качества, обеспечивающие длительный срок службы и хорошую работу печей.

При закладке первого ряда печи форму и размеры ее проверяют прави́лом, угольником, метром или шнуром, натягиваемым по углам кладки. Первый ряд прежде выкладывают насухо и только после этого на растворе, тщательно соблюдая перевязку швов. Каждый выложенный ряд обязательно проверяют по горизонтали прави́лом с уровнем, по вертикали – прави́лом с уровнем или отвесом, на прямоугольность – угольником или шнуром по диагоналям. Выявленные неточности исправляют.

Толщина швов кладки, выполняемой из обыкновенного или красного кирпича, не должна превышать 5 мм. Кладку из тугоплавкого и огнеупорного кирпича следует выполнять со швами не более 3 мм. Внутренние поверхности печей (топливники, каналы, горнило, трубы) выполняют ровными и чистыми, без выступов, шероховатых мест.

Швы кладки перевязывают. Лучшей перевязкой считается такая, при которой кирпич своей серединой перекрывает шов (ложится на шов), удовлетворительной – когда перевязку выполняют от половины до четвертой части кирпича, неудовлетворительной – менее четвертой части. Если такая перевязка случается в одном-двух местах, все перевязывают целым кирпичом (серединой) и получают нормальную перевязку.

Чтобы выложить стенку толщиной в один кирпич, кладку выполняют поочередно из тычковых и ложковых рядов. Тычковые ряды укладывают поперек стенки, а ложковые – вдоль. Для перевязки используют трехчетверку. При устройстве дымовых каналов внутри печи образующие их перегородки кладут свободным примыканием кирпича друг к другу.

Перевязку следует делать через два-три ряда взамок с наружными стенками или просто выпускать кирпич на лицевую сторону печи тычковой гранью.

В нижней части печи остается свободное пространство – подпечье с отверстием с лицевой или передней части печи. Подпечье используют для хранения различного печного инвентаря: ухватов, кочерги, совков и др.

Подпечье может перекрываться кирпичным сводом, бетонными балочками или плитами, еще устраивают деревянные основания.

Самые надежные и безопасные в пожарном отношении – железобетонные или бетонные плиты или кирпичный настил по уложенным стальным балкам. В случае, если применяют антисептированную древесину, во избежание ее сильного нагревания по деревянному настилу обязательно укладывают двух-, трехслойную изоляцию из войлока, вымоченного в глиняном растворе и обитого сверху кровельной сталью, которую предварительно окрашивают с двух сторон. Такая изоляция предохраняет доски или пластины от излишнего нагревания и предупреждает высыпание засыпки из-под пода. Швы между бетонными плитами или кирпичами обязательно промазывают раствором, лучше цементным. Деревянные части предварительно обрабатывают антисептиком против жуков-древоедов.
