Вместе с тем при таком совмещении могут возникать некоторые неблагоприятные последствия. Главная причина их возникновения – системное различие в режимах потребления тепла.

Режим отопительной системы равномерен, в отличие от системы горячего водоснабжения с ее всплесками активности утром и вечером. Расход тепла в эти часы превышает расход тепла на отопление. А это снижает эффективность совмещенного генератора (уменьшает выработку тепла для отопительной системы).

Температура воды в совмещенном теплогенераторе не должна быть выше +80 °C. В противном случае возникает опасность термических травм при пользовании горячей водой. К тому же при более высокой температуре начинается интенсивный процесс отложения накипи, что увеличивает степень коррозии труб и устройств.

Хорошим решением будет выбор угольного теплогенератора: его отличает автономность и простота конструкции, что снижает расходы на техобслуживание. Кроме того, целесообразно использовать тепловые аккумуляторы, которые являются своеобразными «накопителями» теплой воды (подогретой в ночные часы, когда действует льготный тариф). Их установка – реальная экономия электроэнергии!

В целях рационального использования энергии также часто устанавливают расширительный бак – аккумулятор подогретой воды. При отсутствии потребления горячая вода «питает» отопительную систему, охлаждается и вновь попадает в теплогенератор.

Таким образом, расширительный бак имеет следующие основные функции:

♦ поддержание стабильного водяного давления;

♦ компенсация объема воды при незначительных потерях или уменьшении температуры;

♦ сбор и удаление воздуха, выделяющегося при нагревании воды.

Расширительный бак подает горячую воду к водопроводным кранам. Каждое включение крана понижает уровень воды в баке. Поддержка уровня может производиться вручную или автоматически (из водопровода).

Бак должен быть достаточно вместительным. При его недостаточном объеме вода не успеет подогреться полностью и поэтому вам придется уменьшать ее расход собственноручно (через питательный вентиль). Однако вместе с тем бак слишком больших размеров будет довольно сложно установить самостоятельно.

К недостаткам расширительных баков можно отнести потерю ими тепла при установке вне помещения, а также то, что в открытых баках вода «забирает» воздух и это приводит к коррозии труб и устройств.

Открытые расширительные баки рекомендуется устанавливать в верхней части дома (на чердаке). При этом обязательным является применение теплоизоляционных материалов – чтобы вода не замерзла зимой на холодном чердаке.

Чтобы исключить полное опустошение бака при максимальном расходе воды, необходимо присоединять разборную линию горячего водоснабжения к расширительному баку на высоте 100–160 мм от уровня его дна.

Разновидностью расширительных баков являются мембранные. Их емкость наполняют газом (например, азотом) или воздухом под давлением, за счет чего мембрана бака прогибается до определенного уровня. Повышение температуры увеличивает объем воды, что усиливает прогиб мембраны. А это, в свою очередь, повышает давление газа под мембраной и воды над ней.

Для защиты такого бака от повреждения установите на него предохранительный клапан.

Достоинства мембранных расширительных баков:

♦ снижение интенсивности коррозии;

♦ снижение потерь тепла (за счет уменьшения испарений);

♦ отсутствие необходимости установки в верхней части здания;

♦ экономичность монтажа.

Широкое применение для отопления и горячего водоснабжения нашли газовые водонагреватели типа АГВ, работающие на природном газе.

В их конструкцию входит емкость, предназначенная для аккумуляции нагретой воды. Таким образом, при использовании данных приборов не нужны дополнительные аккумуляторы.

Безнапорная нагревательная система используется при наличии в доме только одной точки водоразбора. Это система открытого типа. Горячая вода подается в водоразборные краны и смесители под небольшим давлением, которое полностью «гасится» в кране в местах подводки водопровода к теплогенератору. В такой системе расширительный бак также выполняет функцию аккумулятора. Если водоразбор горячей воды отсутствует, то вода поступает прямо из бака в трубопровод и к отопительным приборам.

В систему включена воздушная линия, препятствующая разрежению в трубе, которое может возникать из-за расположения водоразборных точек ниже расширительного сосуда.

Для уравнивания давления горячей и холодной воды рекомендуется установка уравнительного бака.

К безнапорным водоподогревателям относятся, в частности, электрические подогреватели воды и водогрейные колонки, работающие на твердом топливе.

Водогрейные колонки устанавливаются в ванных комнатах либо в кухнях – в специально отгороженном месте. Они используются в частных домах при наличии печного отопления и при отсутствии газовой подводки.

Основная деталь водогрейной колонки – цилиндрический корпус, состоящий из листовой стали толщиной, как правило, до 3 мм. Внутри корпуса находятся топка и газовый теплообменник (рис. 1.8). Место заполнения колонки водой – между кожухом и трубой. Подача холодной воды осуществляется через смеситель, забор горячей – через вентиль горячей воды. Переключение смесителя обеспечивает подачу воды в душевую.

При печном отоплении водогрейную стальную колонку монтируют в кухонный очаг.

Бесспорными преимуществами обладают системы отопления с использованием электроэнергии.

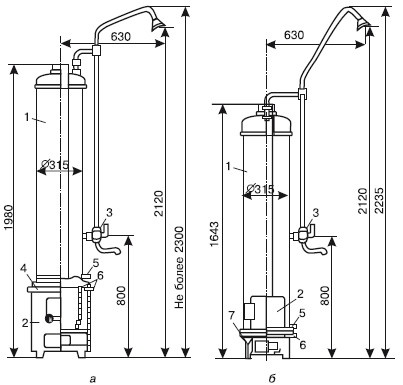

Рис. 1.8. Схема водогрейной колонки:

а – с чугунной топкой; б – со встроенной стальной топкой; 1 – водяной бак; 2 – топка; 3 – смеситель; 4 – кольцо топки; 5 – сливной штуцер; 6 – заполнитель из смеси глины с асбестом; 7 – подставка

Достоинства электронагревателей:

♦ удобство эксплуатации;

♦ экономичность;

♦ компактность;

♦ высокие санитарно-гигиенические показатели.

Устройство электронагревателей воды представлено на рис. 1.9.

Электронагреватели классифицируют на проточные (скоростные) и накопительные (емкостные).

Соединительная вставка проточных электронагревателей подает к ним воду прямо из водопровода. Оптимальный способ их установки – стыковка шланга душевого смесителя с входным отверстием водонагревателя.
