Красота в квадрате. Как цифры отражают жизнь и жизнь отражает цифры - читать онлайн книгу. Автор: Алекс Беллос cтр.№ 63

Начнем с числа 1, которое, как мы выдели выше, является узником в итерации x → x². В случае итерации x → x² + c оно становится беглецом (обратите внимание, что мы начинаем с 1, а значит, c = 1):

1 → 1² + 1 = 2

2 → 2² + 1 = 5

5 → 26

26 → 677 → 458330 → …

А теперь давайте посмотрим, что произойдет с числом −2, которое является беглецом в итерации x → x². В случае итерации x → x² + c оно превращается в узника (обратите внимание, что мы начинаем с −2, значит, c = −2):

— 2 → –2² — 2 = 2

2 → 2² –2 = 2

2 →2

2 →2

…

Оказывается, в итерации x → x² + c множество узников содержат числа от −2 до 0,25, как показано на рисунке ниже.

Множество узников итерации x → x² + с

Теперь поиграем в игру «узники против беглецов» на комплексной плоскости — системе координат, в которой каждая точка определяется комплексным числом. Для начала давайте вспомним, как на комплексной плоскости выполняется операция умножения: умножение на число i эквивалентно повороту против часовой стрелки на 90 градусов. В более общем виде, когда два комплексных числа умножаются друг на друга, углы, которые образуют соответствующие точки с горизонтальной осью, необходимо сложить, а расстояния от начала координат — умножить. (Обозначим комплексные числа символом z, а не a + bi.) На представленном ниже рисунке комплексное число z₁ находится под углом θ градусов к горизонтали, на расстоянии r, а число z₂ — под углом ϕ градусов к горизонтали, на расстоянии R. Таким образом, комплексное число z₁ × z₂ расположено под углом θ + ϕ градусов по отношению к горизонтальной оси, на расстоянии r × R. Теперь становится понятно, почему умножение на i — это четверть оборота. Число i — это точка на комплексной плоскости с координатами (0, 1), одна единица вверх по мнимой оси, под прямым углом к горизонтали. Следовательно, умножение комплексного числа, представленного соответствующей точкой на комплексной плоскости, на число i, сводится к повороту на 90 градусов против часовой стрелки и умножению расстояния этой точки от начала координат на 1, значит, расстояние остается прежним — это и есть математическое описание четверти оборота.

Умножение на комплексной плоскости

Что происходит с комплексными числами в итерации z → z₂?

Начнем с мнимого числа i:

i → i² = –1

— 1 → 1

1 → 1

Следовательно, i принадлежит множеству узников.

Существует более быстрый способ обнаружить множество узников на комплексной плоскости с использованием информации об умножении комплексных чисел. При умножении двух комплексных чисел мы суммируем углы и умножаем расстояния. Следовательно, для возведения комплексного числа в квадрат необходимо удвоить его угол и возвести в квадрат расстояние. Рассмотрим единичную окружность — с радиусом 1 и центром в начале координат. Все точки такой окружности находятся на расстоянии 1 от начала координат, а это значит, что квадрат любой из этих точек расположен на расстоянии 1² = 1 от начала координат. Другими словами, квадрат числа, соответствующего точке на единичной окружности, остается на единичной окружности. Тогда в случае итерации z → z² все точки на окружности должны принадлежать к множеству узников. Аналогичным образом, если расстояние от точки до начала координат меньше 1, квадрат числа, соответствующего этой точке, находится ближе к началу координат и в процессе итерации будет приближаться к нему все больше. Следовательно, все точки, которые расположены внутри единичной окружности, тоже принадлежат к множеству узников. С другой стороны, если расстояние от точки до начала координат больше 1, квадрат числа, соответствующего этой точке, находится дальше от начала координат и в процессе итерации будет отдаляться от него все больше и больше. Таким образом, в случае итерации z → z² множество узников представляет собой единичный круг, показанный на рисунке ниже.

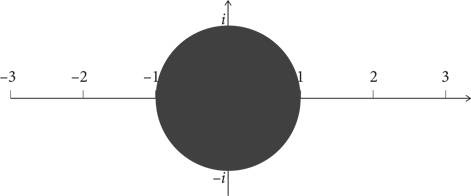

Множество узников в итерации z → z²

Теперь приготовьтесь к самому интересному. Нам необходимо определить множество узников в итерации z → z² + c, где c — начальное значение итерации. Давайте подумаем, что означает эта итерация на комплексной плоскости. Мы берем точку c, затем возводим ее в квадрат, что поворачивает ее вокруг начала координат и возводит в квадрат ее расстояние от начала координат. Затем мы прибавляем c, что смещает эту точку на комплексной плоскости на расстояние c. После этого новая точка поворачивается, а ее расстояние от начала координат возводится в квадрат, прежде чем она будет снова смещена на расстояние c. Таким образом, данная итерация представляет собой бесконечное чередование таких операций, как вращение, смещение и перенос в каждой точке на комплексной плоскости. Посредством логических умозаключений невозможно определить, как будет выглядеть множество узников в данном случае. Единственный способ — выполнить итерации для огромного количества точек, что до появления компьютеров было неосуществимо.

В 1979 году работавший в компании IBM французский математик Бенуа Мандельброт заинтересовался итерацией z → z² + c. Его первые распечатки показали множество узников в форме капли с крохотными разводами, напоминающими маленькие брызги, отделившиеся от основной капли. Мандельброт оставил своим ассистентам записку, в которой предупреждал, что эти дефекты появились не из-за ошибки компьютера, и просил не удалять их с распечаток. Увеличив степень детализации этих участков, Мандельброт увидел, что они состоят из удивительных узоров, соединенных с множеством узников крохотными ответвлениями. Постепенно сформировалась полная картина множества узников. Она напоминала жука-долгоносика с игольчатым панцирем и не походила ни на одну известную геометрическую фигуру.
