ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДПМ

Патрон — 7,62×54R (7,62-мм обр.1908 г.).

Масса пулемета с сошкой и неснаряженным магазином — 10,9 кг.

Длина пулемета — 1272 мм (с пламегасителем).

Длина ствола — 605 мм.

Число нарезов — 4.

Тип нарезов — правосторонние, прямоугольные.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 840 м/с (легкая пуля обр. 1908 г.).

Прицельная дальность — 1500 м.

Дальность прямого выстрела по грудной фигуре (высотой 50 см) — 420 м, по бегущей фигуре (150 см) — 640 м.

Дальность убойного действия пули — 2500 м.

Предельная дальность полета пули — 3800 м.

Темп стрельбы — б00 выстр./мин.

Боевая скорострельность — 80 выстр./мин.

Питание — дисковый магазин емкостью 47 патронов.

Масса магазина с патронами — 2,6–2,85 кг.

Расчет — 2 человека.

Ротный пулемет обр.1946 г. (РП-46)

Хотя этот пулемет представляет собой, скорее, «переходный период» от традиционного станкового пулемета к единому, в силу происхождения (на основе пулемета ДПМ) и особенностей применения (огонь только с сошки) его стоит рассмотреть в этом разделе.

Громоздкость и большой мертвый вес дискового магазина пулемета ДП вызывали неоднократные попытки заменить его ленточным питанием как до начала Великой Отечественной войны, так и в ходе ее. К тому же ленточное питание при сменном стволе позволяло достичь большей интенсивности огня в короткие промежутки времени и тем самым заполнить разрыв между возможностями много и станкового пулеметов. Работы продолжались и в ходе войны. В мае 1944 г. прошли испытания пулемета ДП и еще не принятого на вооружение модернизированного ДПМ, которые снабдили приемником, разработанным А.А. Дубыниным и П.П. Поляковым под руководством конструктора А.И. Шилина и с участием слесаря-отладчика В.Д. Лобанова. И 24 мая 1946 г. на вооружение был принят «7,62-мм ротный пулемет обр. 1946 г. (РП-46)» с этим вариантом приемника.

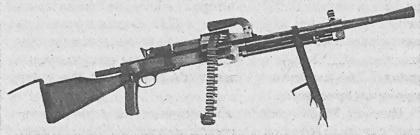

7,62-мм ротный пулемет РП-46 с металлической патронной лентой

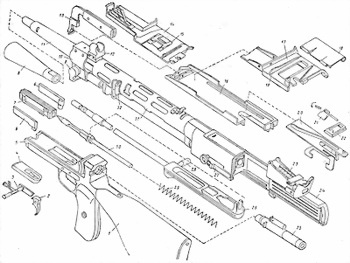

Детали и сборки пулемета РП-46: 1 — приклад, 2 — спусковой крючок, 3 — предохранитель, 4 — шептало, 5 — спусковая рама с затыльником, 6 — боевые упоры, 7 — затвор, 8 — пламегаситель, 9 и 10 — газовый регулятор и камера, 11 — ствол, 12 — мушка с основанием, 13 — ручка пулемета, 14, 16 и 17 — крышка, корпус и основание приемника, 15 — фиксирующие пальцы, 18 — крышка, 19 — упор, 20 и 22 — движок и ползун подачи, 21 — подающий палец, 23 — прицел, 24 — ствольная коробка, 25 — направляющая трубка, 26 — затворная рама, 27 и 31 — замыкатель и кожух ствола, 28 — рукоятка перезаряжания, 29 — возвратно-боевая пружина, 30 — ударник, 32 — передняя антабка

Пулемет РП-46 состоял из следующих основных частей: ствол с газовой камерой и пламегасителем; ствольная коробка с кожухом ствола и сошкой; затворная рама с газовым поршнем; затвор; спусковая рама с прикладом, пистолетной рукояткой управления; спусковой механизм; возвратно-боевая пружина с трубкой; механизм подачи; прицельные приспособления. Для возможности ведения огня длинными очередями ствол был утяжелен. На дульной части ствола имелись резьба для крепления пламегасителя и срезы для ключа-отвертки, в ствольной коробке ствол крепился секторными выступами на казенной части и фиксировался замыкателем, головка которого входила в выемку на поверхности ствола. Новый ствол, необходимость привода в действие механизма подачи ленты, а также усилия для подачи патрона из ленты потребовали изменить конструкцию газоотводного узла. Расположенная под стволом газовая камера с патрубком имела поперечное отверстие, в которое вставлялся регулятор. Регулятор имел три канавки, различные по ширине. Совмещая с газоотводным отверстием ту или другую канавку, можно было менять подачу отводимых из канала ствола пороховых газов на поршень. При этом зуб фиксатора регулятора указывал размер канавки, на которой ведется стрельба. Нормально стрельба производилась на делении регулятора «1», при сильном загрязнении и неполном отходе подвижной системы — на делении «2», при затрудненных условиях (низкие температуры, сильное запыление) — на делении «3». Причем для перестановки с деления «2» или «3» на «1» нужно было выбить фиксатор из газовой камеры влево и вставить обратно с правой стороны. Газовый поршень не надвигался на патрубок газовой камеры, как в ДПМ, а входил в него, при этом для лучшей обтюрации поршень снабжался кольцевыми выточками. В остальном конструкция, компоновка и органы управления пулемета были аналогичны базовому ДПМ. Соответственно были аналогичны работа автоматики, узла запирания, спускового и ударного механизмов пулемета. Длина «пути сведения боевых упоров» — длина отхода затворной рамы назад до сведения боевых упоров и отпирания канала ствола — составляла 10–15 мм. Спусковой механизм снабжался флажковым неавтоматическим предохранителем, блокировавшим спусковой рычаг при затворной раме на боевом взводе, переднее положение флажка соответствовало положению «предохранитель», заднее — «огонь».

Для передвижения ленты с патронами и подачи патронов в процессе стрельбы служил механизм подачи (приемник), состоявший из корпуса с рукояткой для переноски, основания приемника, движка подачи, горловины с лотком, ползуна с подавателем, подающего и фиксирующего пальцев подачи, крышки приемника и оси крышки с пружиной. Детали приемника изготавливались методом холодной штамповки, а это, в сочетании с использованием отработанной системы пулемета Дегтярева, удешевляло производство ротного пулемета. Механизм подачи ленты приводился в движение от рукоятки перезаряжания (рукоятки затворной рамы) при ее движении — подобный принцип был использован и в приемнике Шпагина, но теперь движение рукоятки передавалось приемнику не через качающийся рычаг, а через специальную подвижную деталь (движок), сцеплявшуюся своей вилкой с рукояткой затворной рамы. Непосредственно передвижение ленты производил ползун, смещавшийся в поперечном направлении и снабженный подпружиненным подавателем и роликом. Лента — металлическая звеньевая, с замкнутым звеном, звенья соединялись с помощью соединительных пружин, а к концам ленты крепились наконечники. Направление подачи — справа, для направления ленты служил специальный лоток. Защелка крышки приемника располагалась аналогично защелке магазина на ДП и ДПМ.

Для заряжания пулемета нужно было: рукоятку для переноски пулемета повернуть влево, оттянуть защелку приемника и открыть его крышку; вложить снаряженную ленту в горловину приемника так, чтобы первый патрон закраиной гильзы зашел за зацепы извлекателя движка; закрыть крышку приемника; отвести за рукоятку перезаряжания затворную раму назад до отказа, поставив ее на боевой взвод. При этом рукоятка затворной рамы отводила назад движок, тот своими зацепами извлекал патрон из ленты назад, после чего патрон под действием гребня подачи и рычага подачи опускался в пустотелый выступ основания приемника, оказываясь на линии досылания. Одновременно криволинейный паз движка, взаимодействуя с роликом ползуна, смещал ползун влево, и подаватель ползуна перемещал патронную ленту на одно звено влево, устанавливая очередной патрон в приемном окне в положение для захвата его зацепами движка. При нажатии пулеметчиком на спусковой крючок шептало спускового рычага выходило из-под боевого взвода затворной рамы, затворная рама вместе с затвором под действием возвратно-боевой пружины шла вперед. При этом досылатель затвора выталкивал патрон из пустотелого выступа основания приемника и досылал его в патронник. Рукоятка затворной рамы продвигала вперед движок, который своим криволинейным пазом давил на ролик ползуна, заставляя ползун перемещаться вправо, и подаватель ползуна заскакивал за следующее звено ленты. Зацепы движка при приходе в крайнее переднее положение заскакивали за закраину гильзы очередного патрона в ленте. При стрельбе работа системы питания (извлечение очередного патрона из звена ленты, его снижение на линию досылания, продвижение ленты на одно звено влево, досылание патрона в патронник ствола) повторяла описанную последовательность. По израсходовании всех патронов в ленте и нажатом спусковом крючке затворная рама с затвором оставались в крайнем переднем положении.
