ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MG.34/41

Патрон — 7,92×57 (7,92-мм «маузер»).

Масса «тела» пулемета с сошкой без патронов — 13 кг.

Масса на станке Lafette 34–32 кг.

Полная длина — 1135 мм.

Длина ствола — 500 мм.

Число нарезов — 4.

Тип нарезов — правосторонние.

Начальная скорость пули — 730 м/с.

Прицельная дальность — 2000 м.

Темп стрельбы — 1500 выстр./мин.

Питание — лента на 50 и 250 патронов или двухбарабанный магазин на 75 патронов.

Единый пулемет MG.42 и его семейство

Еще в феврале 1937 г. фирмы «Рейнметалл-Борзиг» (филиал в Зоммерда), «Штюбген» и «Йоханес Гроссфусс Металл-унд Лакирваренфабрик» получили заказ на разработку пулемета, простого в производстве, но отвечающего строгим тактико-техническим требованиям. Работы вошли в число приоритетных.

26 октября 1937 г. компания «Гроссфусс» («Гроссфусс-Верке») представила макет, а в апреле следующего года первый опытный пулемет. До того эта фирма не работала в области оружия, но имела богатый опыт в штамповке металлических деталей, клепке, точечной сварке, высокотемпературной пайке. Руководителем работ на «Гроссфусс» был специалист по массовому поточному производству доктор Грюнер (в некоторых источниках он упоминается как Грюнов). Вообще же MG.42 разрабатывался коллективно, и приписывать его схему даже одной фирме было бы неверно. Пулемет прошел несколько этапов доработки (его прототип под обозначением MG.39/41 проходил в 1941 г. войсковые испытания в боевых условиях) и только в начале 1942 г. принят на вооружение под обозначением MG.42.

Автоматика MG.42 действовала на основе отдачи ствола с коротким ходом. Цикл стрельбы начинается со взведения с помощью крупной рукоятки затвора, который становится на боевой взвод. Затвор в заднем положении можно поставить на предохранитель. Длина ствола с казенником составляла 565 мм. Ударный механизм ударникового типа работал от возвратно-боевой пружины, выстрел производился с заднего шептала. При нажатии на спусковой крючок носик шептала опускался, отпуская с боевого взвода затвор, который, двигаясь вперед, извлекал патрон из ленты и досылал его в патронник.

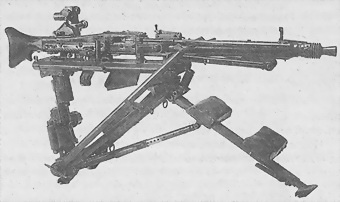

7,92-мм единый пулемет MG.42 с оптическим прицелом, на треножном станке (ноги станка сложены для уменьшения высоты)

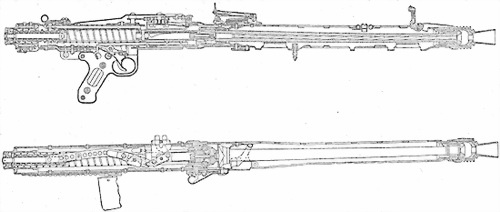

Разрез пулемета MG.42

Запирание канала ствола производится с помощью двух роликов. Боевая личинка затвора с обеих сторон имела фигурные вырезы, в каждом помещался запирающий ролик. При движении затвора вперед клин втулки ударника, связанной со стеблем, подпираемым возвратно-боевой пружиной, выталкивала ролики по вырезам в стороны и назад. Когда боевая личинка упиралась в казенник ствола, давление на ролики со стороны клина усиливалось. Ролики заходили в пазы казенника и занимали в вырезах боевой личинки крайнее выдвинутое положение, подпирая личинку сзади. Так происходило сцепление ствола и затвора. До запирания ролики мешали ударнику выйти из втулки, как только ролики расходились, боек ударника проходил между ними и накалывал капсюль патрона. Так предотвращался выстрел при не полностью запертом затворе. Роликовый узел запирания обеспечивал плавную работу, без задержек и значительного трения, а также достаточную площадь опорной поверхности и малую длину узла запирания.

После выстрела ствол с затвором двигались назад. Для придания стволу дополнительной энергии движения служил усилитель отдачи в надульнике, игравшем роли направляющей втулки, усилителя отдачи и пламегасителя.

Регулятор надульника позволял менять скорость отката подвижной системы и тем самым менять темп стрельбы или приспосабливать автоматику к работе в затрудненных условиях. В начале отката ролики держали боевую личинку в сцеплении с казенником ствола. Затем на ролики действовали фигурные планки обоймы короба, и они вдавливались внутрь по пазам казенника и вырезам боевой личинки. При этом происходил некоторый предварительный сдвиг гильзы в патроннике, а ролики давили на клин втулки ударника, и она отходила назад вместе со стеблем затвора. Ускорение отката затвора после расцепления со стволом было реализовано достаточно просто. Ролики одновременно двигались в пазах казенника и вырезах боевой личинки, но поскольку длина пазов казенника больше длины вырезов личинки, последняя ускорялась относительно ствола. Ствол после отпирания проходил еще некоторое расстояние, после чего возвратная пружина ствола посылала его в переднее положение. Стреляная гильза зажималась подпружиненным выбрасывателем, смонтированным снизу личинки затвора. Отражатель представлял собой смонтированный в боевой личинке затвора стержень, подпираемый толкателем. При движении затвора назад стебель затвора упирался в буфер затыльника, толкатель продвигал отражатель, тот выдвигался на уровень казенного среза ствола, поворачивал гильзу и удалял ее вниз. Буфер затыльника смягчал удар затвора в задней части, а также придавал ему начальный импульс движения вперед. Сильная возвратно-боевая пружина подавала затвор в переднее положение с большой скоростью. Хотя работа автоматики считалась сравнительно плавной, удар затвора в переднем положении был все же сильным.

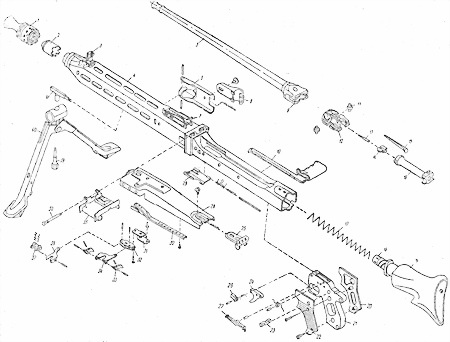

Детали и сборки пулемета MG.42: 1 — дульное устройство, 2 — дульная втулка, 3 — мушка, 4 — короб пулемета, 5 — ствол, 6 и 9 — опорное кольцо и казенник ствола, 7 — прицел, 8 и 25 — защелки, 10 — рукоятка перезаряжания, 11 — боевой упор, 12 — затвор, 13 — ударник, 14 — клин, 15 — толкатель отражателя, 16 — затворная рама, 17 — возвратно-боевая пружина, 16 — буфер, 19 — приклад с затыльником, 20 и 22 — щечки рукоятки, 21 — пистолетная рукоятка, 23 — предохранитель, 24 — спусковой крючок, 26 — предохранитель шептала, 27 — шептало, 28 — крышка короба, 29 — лоток, 30 — большой рычаг привода подачи, 31 — передаточный рычаг, 32 — рычаг ползунов, 33 — подающие пальцы, 34 и 36 — большой и малый ползуны, 35 — приемник, 37 — внутренний подающий палец, 38 — ось, 39 — винт, 40 — сошка, 41 — кронштейн сошки

Питание — из металлической ленты с незамкнутым звеном, уже использовавшейся в MG.34 и имевшей удачную конструкцию. Подача патрона из звена ленты — прямая, благо конфигурация патрона 7,92×57 «маузер» это вполне допускала. Стальные звенья ленты скреплялись проволочными спиралями в куски (отрезки) по 50 патронов. Лента на 50 патронов укладывалась в конической коробке, крепившейся на короб слева, и использовалась в варианте ручного пулемета, на 250 — в отдельную стальную или алюминиевую патронную коробку. Подачу ленты слева направо обеспечивал ролик в задней части стебля затвора, движущийся в криволинейном пазе рычага подачи. Этот сравнительно длинный рычаг монтировался под крышкой короба (она же крышка приемника) и мог вращаться вокруг своей задней части. Ползун приемника имел два комплекта шарнирно укрепленных пальцев, установленных с каждой стороны центрального шарнира ползуна. При движении затвора назад передок рычага подачи, поворачиваясь вправо, своим собственным роликом приводил в действие промежуточный рычаг, прикрепленный к ползуну приемника. Внутренние пальцы ползуна перемещались вправо, продвигая ленту, а наружные совершали холостой ход влево. Очередной патрон ставился напротив продольного окна приемника и прижимался к окну лотком под крышкой приемника, в патронник ствола патрон поддавался гребнем боевой личинки двигавшегося вперед затвора. Ролик затвора, двигаясь по рычагу подачи, поворачивал его в другую сторону, передок рычага перемещался влево, соответственно внутренние пальцы шли влево, совершая холостой ход, а внешние — вправо, перемещая патрон с лентой. Такое разделение нагрузки делало подачу ленты более равномерной, исключало ее рывки, уменьшало силы, действующие на ленту и механизм подачи, и обеспечивало правильную подачу патронов даже при высоком темпе стрельбы. Окно для выброса стреляных гильз закрывалось защитной крышкой, откидывающейся при взведении оружия.
