5000 миль @ 12,5 узл.

Вооружение: 6 ТА 457 мм (4 нос, 2 траверзных, 12 торпед), 1–76 мм

Экипаж: 44 человека

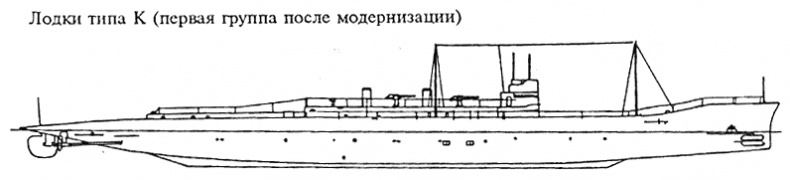

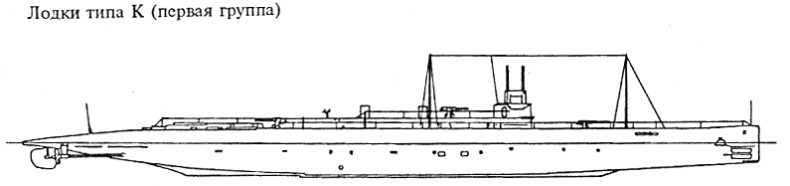

Лодки типа К (первая группа)

К-1, К-2, К-3, К-4, К-5, К-6, К-7, К-8, К-9, К-10, К-11, К-12, К-13, К-14, К-15, К-16, К-17

Водоизмещение: 1980 t, 2566 t

Размеры: 100,6 х 8,1 х 5,2 м

Машины: 2 вала, 2 ТЗА «Браун-Кертис», 2 котла «Ярроу», 4 электромотора; 10500 hp/1440 hp = 24/9,5 узл.

3000 миль @ 13,5 узл.

Вооружение: 10 ТА 457 мм (4 нос, 4 траверзных, 1 х 2 палубный, 18 торпед), 2–102 мм, 1–76 мм

Экипаж: 59 человек

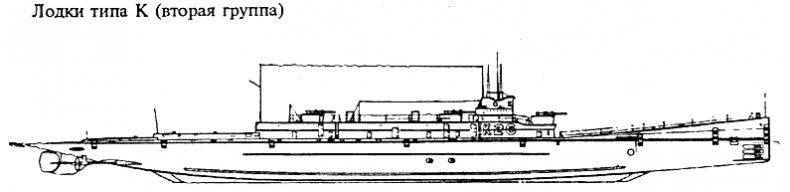

Лодки типа К (вторая группа)

К-26

Водоизмещение: 2140 t, 2530 t

Размеры: 107,0 х 8,5 х 4,9 м

Машины: 2 вала, 2 ТЗА «Парсонс», 2 котла «Ярроу», 4 электромотора; 10500 hp/1440 hp = 23,5/9,5 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 4–457 мм (траверзных, 8 торпед), 3–102 мм

Экипаж:: 59 человек

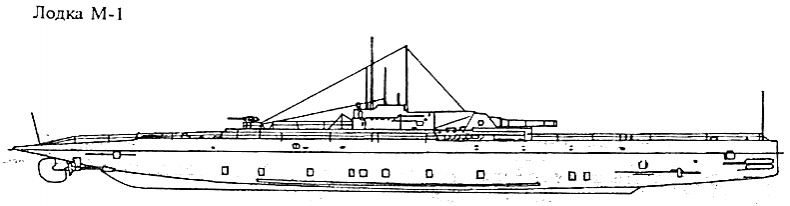

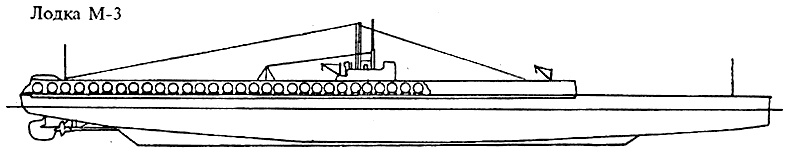

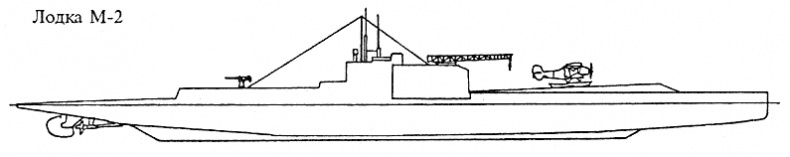

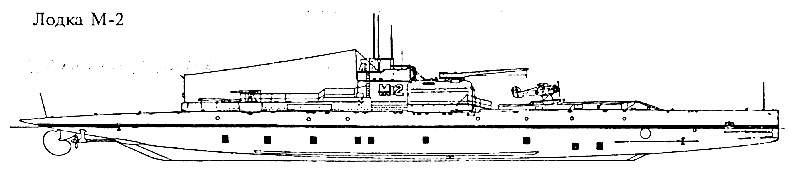

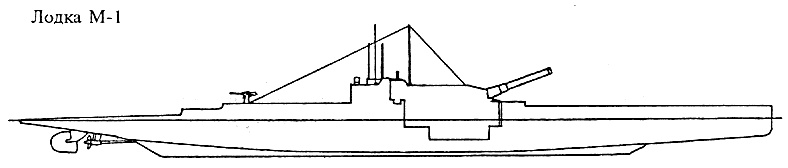

Лодки типа М

М-1, М-2, М-3

Водоизмещение: 1594 t, 1946 t

Размеры: 901,1 х 7,5 х 4,9 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 2400 bhp/1600 shp = 15/9 узл.

3840 миль @ 10 узл.

Вооружение: 4 ТА 457 мм (нос, 8 торпед), 1–305/40 мм, 1–76 мм

Экипаж: 65 человек

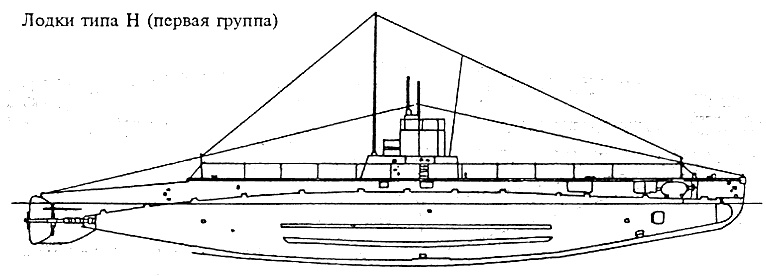

Лодки типа Н (первая группа)

Н-1, Н-2, Н-3, Н-4, Н-5, Н-6, Н-7, Н-8, Н-9, Н-10, Н-11, Н-12, Н-13, Н-14, Н-15, Н-16, Н-17, Н-18, Н-19, Н-20

Водоизмещение: 364 t, 434 t

Размеры: 45,8 х 4,7 х 3,8 м

Машины: 2 вала, 2 дизеля, 2 электромотора; 480 bhp/ 620 shp = 13/11 узл. 1600 миль @ 10 узл.

Вооружение: 4 ТА 457 мм (нос, 6 торпед)

Экипаж: 22 человека

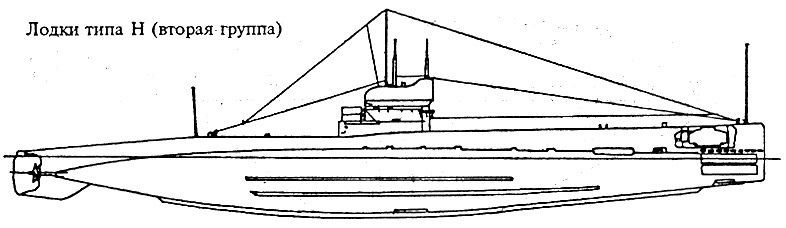

Лодки типа Н (вторая группа)

Н-21, Н-22, Н-23, Н-24, Н-25, Н-26, Н-27, Н-28, Н-29, Н-30, Н-31, Н-32, Н-33, Н-34, Н-35, Н-36, Н-37, Н-38, Н-39, Н-40, Н-41, Н-42, Н-43, Н-44, Н-45, Н-46, Н-47, Н-48, Н-49, Н-50, Н-51, Н-52

Водоизмещение: 423 t, 510 t

Размеры: 52,4 х 4,8 х 4,0 м

Машины: 2 вала, 2 дизеля, 2 электромотора; 480 bhp/ 620 shp = 11,5/10,5 узл. 1600/23 миль @ 10/4 узл.

Вооружение: 4 ТА 533 мм (нос, 6–8 торпед)

Экипаж: 22 человека

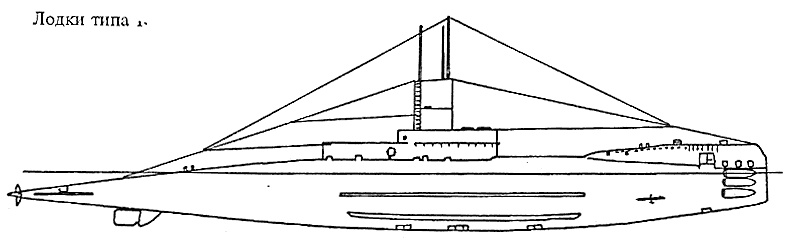

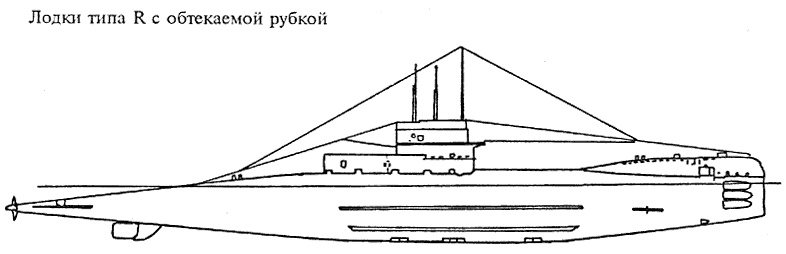

Лодки типа R

R-l, R-2, R-3, R-4, R-5, R-6, R-7, R-8, R-9, R-10, R-11, R-12

Водоизмещение: 4101, 503 t

Размеры: 49,9 х 4,6 х 3,5 м

Машины: 1 вал, дизель, 2 электромотора; 240 bhp/1200 shp = 9,5/15 узл. 2000 миль @ 8 узл.

Вооружение: 6 ТА 457 мм (нос, 12 торпед)

Экипаж: 22 человека

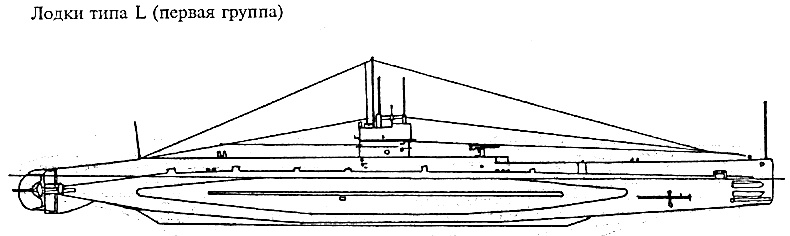

Лодки типа L (первая группа)

L-l, L-2, L-3, L-4, L-5, L-6, L-7, L-8

Водоизмещение: 8911, 1074 t

Размеры: 70,4 х 17,2 х 4,0 м

Машины: 2 вала, дизеля, электромоторы; 2400 bhp/1600 shp = 17/10,25 узл.

3800 миль @ 10 узл.

Вооружение: 6 ТА 457 мм (4 нос, 2 траверзных, 10 торпед), 1–102 мм

Экипаж: 25 человек

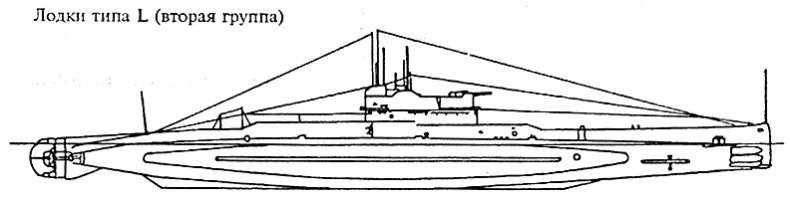

Лодки типа L (вторая группа)

L-9, L-10, L-11, L-12, L-13, L-14, L-15, L-16, L-17, L-18, L-19, L-20, L-21, L-22, L-23, L-24, L-25, L-26, L-27, L-28, L-29, L-30, L-31, L-32, L-33

Водоизмещение: 890 t, 1080 t

Размеры: 72,7 х 7,2 х 4,0 м

Машины: 2 вала, дизеля, электромоторы; 2400 bhp/1600 shp = 17/10,25 узл.

3800/75 миль @ 10/4 узл.

Вооружение: 4 та 533 мм (нос, 8 торпед), 2 ТА 457 мм (траверзные, 2 торпеды), 1–102 мм

Экипаж: 38 человек

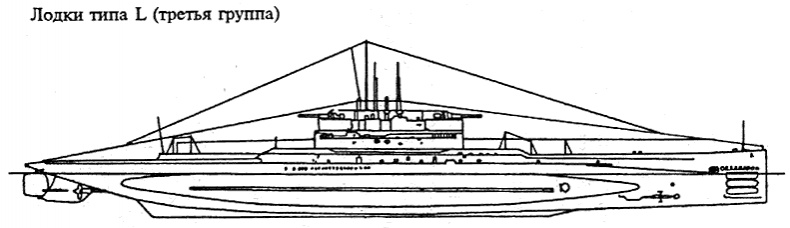

Лодки типа L (третья группа)

L-50, L-51, L-52, L-53, L-54, L-55, L-56

Водоизмещение: 960 t, 1150 t

Размеры: 71,6 х 7,2 х 4,0 м

Машины: 2 вала, дизеля, электромоторы; 2400 bhp/1600 shp = 17/10,25 узл. 4500 миль @ 10 узл.
