При поиске и уничтожении ПЛ Щ-216, охотники за подводными лодками Uj-ЮЗ и Uj-106 широко использовали гидролокатор

S-Geraet.

Аналогичен британскому «Аздику» по принципу действия (поиск подводных объектов посредством отраженной ультразвуковой волны), но имел несколько отличающиеся частоты излучения. S-Geraet работал на частоте до 10—15 кГц («Аздик» до 30 кГц) с частотой повторения импульсов до 300 Гц. Работа германского гидролокатора могла прослушиваться невооруженным ухом, при этом большинство наших подводников сравнивало ее с осыпанием корпуса подлодки горохом. В благоприятных условиях S-Geraet имел максимальную дальность действия до 4 тысяч метров и обеспечивал точность по пеленгу порядка 1 °, по дальности — около 1 %.

Разработка гидролокатора началась в 30-е гг. Испытания прошел с 1936 по 1938 г.

В таблице, составленной военинженером 3-го ранга Гусевым 9.03.42 г. приводятся несколько другие данные: УЗПН «Ультрометр», «Перифон» ^[51]. Дальность пеленгования на малом ходу — 10—12 каб.; точность пеленгования — 2—3 градуса; максимальная скорость, при которой возможно пеленгование, — до 6 узл; дальность пеленгования при указанной скорости — 10—12 каб. (Указанные дальности являлись средними, ориентировочными и могли колебаться в зависимости от конкретных условий распространения звука в воде.)

Корабельные глубинные бомбы

Как следует из опубликованных здесь немецких документов, для потопления подводной лодки было Щ-216 сброшено 58 глубинных бомб одного типа WBF.

«К началу Второй мировой войны на вооружении кригсмарине ^[52]находились бомбы двух типов — WBD и WBF. Более мощная WBD создавалась как основное средство для поражения субмарин на всех глубинах погружения. По поражающему эффекту она примерно соответствовала созданным в довоенное время британской Mk VII (вес 185 кг, вес взрывчатого вещества (ВВ) 136 кг, скорость погружения ок. 3 м/с) и советской ББ-1 (165 кг, 135 кг, 2,5 м/с соответственно), а по скорости погружения даже несколько превосходили их. Тем не менее командование кригсмарине пришло к выводу, что для районов Северного и Балтийского морей, отличавшихся сравнительно малой глубиной, можно ограничиться более дешевой бомбой с вдвое меньшим весом ВВ. Так в стандартном корпусе WBD была создана легкая бомба WBF. Несмотря на то что часть отсутствующего веса ВВ была заменена грузом, скорость погружения снизилась примерно на треть. Тем не менее в течение длительного времени эта бомба считалась вполне удовлетворительным боевым средством, на что, в частности, указывает тот факт, что именно она являлась основным противолодочным боеприпасом, применявшимся со всех типов боевых кораблей. Более мощные применялись почти исключительно с охотников за ПЛ и лишь в некоторых случаях с тральщиков или сторожевиков».

Все бомбы собирались в одном корпусе, имевшем вид классического цилиндра диаметром 45 см и длиной около 70 см. Никаких попыток придать корпусу бомбы каплевидную форму или оперение с целью увеличения скорости погружения не предпринималось. Взрыватели обладали часовым механизмом, который мог устанавливаться на одно из шести фиксированных значений: 15, 25, 35, 45, 60, 75 м для №ВБ или 20, 35, 50, 70, 90, 120 м для VI3D и >¥ЕЮ. Взрывчатое вещество Б>У18, наполнявшее бомбы, на 60 % состояло из тринитротолуола, 16 % из алюминия и 24 % из гексогена. В германском ВМФ оно считалось одним из наиболее дешевых.

В целом германские бомбы примерно соответствовали бомбам других стран по таким характеристикам, как максимальная глубина и скорость погружения, но весьма значительно уступали в разрушающем воздействии, что стало закономерным результатом экономии на весе и качестве ВВ.

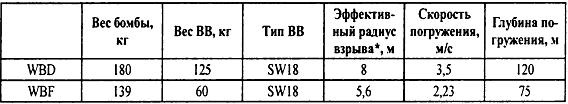

Основные тактико-технические данные глубинных бомб, состоявших на вооружении кригсмарине.

* Радиус взрыва, при котором пробивался 12-мм прочный корпус подводной лодки. Радиус взрыва, при котором ПЛ могла получить повреждения легкого корпуса, а также расположенных внутри механизмов, считался равным 28 м для WBF и около 35 м для WBD.

Источники:

Groener Е. Die deutschen Kriegsschiffe 1815—1945. Bd.l—8. München, 1982— 1992.

Морозов M. Немецкое противолодочное оружие. Журнал «Морская война. Люди, корабли, события». №2 за 2008 г.

Морозов М. Кригсмарине. Военно-морской флот Третьего Рейха. М.: ЭКСМО-Яуза, 2009.

Юрг Майстер. Восточный фронт. Война на морс 1941—19445 гг. М.: ЭКСМО, 2005.

Бирюк В. С. Всегда впереди. Малые охотники в войне на Черном море. С-Пб.: Наука, 2005.

**** Существенно новым этапом в развитии гидроакустических средств мореплавания является создание гидрографического эхографа бокового обзора ГЭБО-100. Он создан авторским коллективом по заказу Главного управления навигации и океанографии Министерства обороны СССР.

С помощью прибора можно обследовать всю площадь акваторий, более полно выявить характер рельефа дна, произвести поиск и обследование подводных объектов, представляющих навигационную опасность.

Опыт практического использования эхографа ГЭБО-ЮО на Черноморском флоте показал его высокую эффективность при производстве гидрографических и поисково-спасательных работ. Так, в период эксплуатации аппаратуры на гидрографическом судне в 1978—1981 гг. было обследовано дно в прибрежных районах Черного и Азовского морей общей площадью 2500 кв. км (выделено авт). Обнаружено значительное число подводных препятствий и затонувших судов, не занесенных на карты, установлено точное положение сомнительных объектов.

При обследовании маршрута железнодорожной паромной переправы Ильичевск—Варна было обнаружено 22 затонувших судна, в том числе транспорт с боеприпасами. Произведена съемка большой площади рельефа дна на подходах к портам Южный и Усть-Дунайск в целях обеспечения безаварийного плавания- крупнотоннажных газовозов и лихтеровозов.

При обследовании в разных районах Черного моря более 100 подводных объектов было обнаружено под слоем ила: на глубине 92 м — торпеда, на глубине 118 м — обломки самолета, а в одном из районов — контейнер с научной аппаратурой, поиск которого другими средствами в течение 9 месяцев не дал никаких результатов.

На одной из эхограмм хорошо различается лежащая в плотных известковых породах затонувшая подводная лодка (выделено авт.), на другой — боевой корабль. На эхограмме видны отдельные детали надстроек, мачты и стволы орудий главного калибра.

С помощью эхографа бокового обзора обнаруживались лежащие на грунте мины и подводный кабель диаметром 50 мм.
