Еще хуже положение было с радиостанциями и аэрофотоаппаратами. Многие МБР-2 сдавались военной приемке без них, под гарантийные письма завода с обязательством дослать недостающее прямо в воинские части. Поэтому часть летающих лодок выпуска 1936 и 1937 гг. была укомплектована радиостанциями только в 1938 г.!

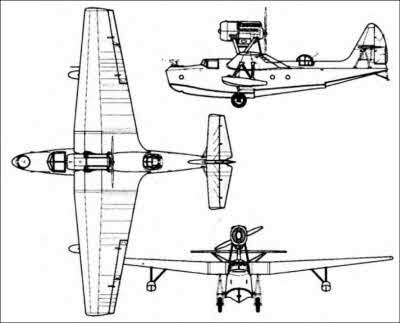

_{Схема самолета МБР-2 с двигателем М-34}

В процессе серийного производства ЦКБ МС продолжало совершенствовать своего первенца. Весной 1937 г. на заводские испытания был предъявлен модернизированный МБР-2-АМ-34НБ (№ 31422). Летающая лодка получила неподвижный стабилизатор, закрепленный под углом —30° относительно хорды крыла, и триммеры, установленные на рулях высоты. Зализы между килем и стабилизатором были сделаны по типу корабельного разведчика КОР-1.

В бензосистеме самолета был убран насос-ветрянка, имевший свойство часто ломаться в полете. Теперь бензин из основных баков подавался в расходный бак коловратной помпой, находящейся на двигателе справа по полету. Из расходного бака бензин забирала помпа «Хорнет», находившаяся на двигателе слева по полету, и подавала его непосредственно в карбюратор. Кроме того, была увеличена емкость основных бензиновых баков в центроплане. Теперь каждый из них вмещал 388 л топлива.

Маслосистема самолета № 31422 отличалась от серийных машин тем, что вместо одного маслобака, находящегося внутри кольцевого водяного радиатора (на его место поместили расходный бензиновый бак), были поставлены два бака емкостью по 30 л, по бокам двигателя. Запасной маслобак в лодке гидросамолета оснащался системой подогрева масла. Фотоаппарат «Потте-1 Б» заменил более современный АФА-13, который был перенесен вместе с радиостанцией в заднюю кабину и установлен между шпангоутами № 19 и № 20 по правому борту лодки на доработанной турели.

По результатам испытаний, проведенных совместно с представителями НИИ морской авиации с 25 апреля по 5 мая 1937 г., было решено неподвижный стабилизатор с триммером на руле высоты принять к установке на серийных машинах после устранения недостатков. Новая бензосистема, благодаря отсутствию ветрянки, оказалась проще в эксплуатации. Однако военные сочли ее менее надежной по сравнению со старой системой, предложив заводу № 31 улучшить конструкцию помпы-ветрянки.

Маслосистему тоже решили модернизировать по опыту испытаний самолета № 31422, прежде всего установив систему подогрева масла. В серию пошла и новая установка с АФА-13, но из-за проблем с центровкой ее оставили в передней кабине. На МБР-2 поздних серий выпуска вместо радиостанций РРК устанавливались РСР, РСРМ, и фотоаппараты АФА-24.

К 1940 г. стало окончательно ясно, что все модернизации уже не могут дать «вторую молодость» окончательно устаревшему гидросамолету. Созданный в ЦКБ МС для замены МБР-2, новый морской разведчик МБР-7 в серию не пошел. Поэтому производство «амбарчиков» во второй половине 1940 г. было прекращено, так как по решению Правительства СССР от 10 октября 1940 г. завод № 31 полностью переходил на выпуск истребителей ЛаГГ-3.

Всего в Таганроге на заводе № 31 было построено 1365 гидросамолетов МБР-2 всех модификаций (не считая построенного на московском заводе № 39 первого прототипа). В ряде публикаций встречается другое число — 1400. Вероятно, это связано с тем, что завод ежегодно получал твердый государственный план не только на строительство самолетов, но и на изготовление групповых комплектов запчастей для находящихся в строю летающих лодок. Эта работа ложилась дополнительным бременем на заготовительные, механические и агрегатные цеха, не затрагивая цеха окончательной сборки, наземной отработки и летно-испытательную станцию. Потому экономические службы завода и Наркомата авиационной промышленности считали три комплекта запчастей за один самолет.

Военные модификации

Сразу после принятия МБР-2 на вооружение начались работы по оборудованию летающей лодки в качестве самолета-водителя радиоуправляемых катеров (чаще их называли катерами волнового управления — ВУ). В этом качестве он должен был сменить летающие лодки С-62ВУ и МБР-4ВУ. На вооружение Морских Сил было принято два комплекса волнового управления, созданные Центральной лабораторией проводной связи (ЦЛПС) и Остехбюро. Ими оснащались торпедные катера типов LLI-4 и Г-5. Самолеты-водители поступали в части из расчета один самолет на два катера с аппаратурой ЦЛПС и один самолет на один катер с аппаратурой Остехбюро.

Уже в 1934 г. находящиеся в первом отряде торпедных катеров Морских Сил Балтийского моря МБР-2 были опробованы на предмет их пригодности в качестве самолета-водителя катеров. Военные отметили, что длительности полета летающей лодки — 6 часов — для целей волнового управления вполне достаточно, однако для облегчения работы водителю катера необходимо изменить расположение передней турели и установить новые жесткие радиоантенны.

Специальный вариант, оснащенный аппаратурой волнового управления «Спрут», размещенной в третьем отсеке лодки, получил обозначение МБР-2ВУ. В его экипаж, увеличенный до пяти человек, дополнительно вошли два оператора спецаппаратуры — водителя катеров.

Первыми — летом 1935 г. на Балтике — в вариант МБР-2ВУ были переоборудованы летающие лодки с серийными номерами «31004», «31008». Всего потребность Морских Сил на 1935 г., с учетом вновь формируемых частей торпедных катеров ВУ, определялась в 19 самолетов.

С запуском в серию МБР-2 с двигателем М-34 (AM-34) вариант ВУ строился уже на его базе. Одновременно продолжалось совершенствование аппаратуры волнового управления. Так, в 1938 г., после испытаний, на вооружение была принята система ЦЛПС, получившая обозначение «Вольт-Р». Самолетная часть аппаратуры включала в себя приборы «Кварц-3», «Кварц-4», «Топаз-3» и «Вольт-Р».

В конце 1939 г. Г.М. Бериев еще раз попытался модернизировать своего первенца. Этому предшествовала попытка создать новый гидросамолет — ближний морской разведчик для замены МБР-2. МБР-7 (внутренний шифр ЦКБ МС-8) имел лучшую аэродинамику и более мощный двигатель М-103. Однако новый самолет требовалось доводить, и этот процесс грозил затянуться на достаточно длительное время. Поэтому и возникла идея улучшить летные характеристики МБР-2, так сказать, «малой кровью», установив на него силовую установку с МБР-7.

V-образный, 12-цилиндровый двигатель водяного охлаждения М-103 (форсированный вариант двигателя М-100А, в серии с 1938 г.), с максимальной взлетной мощностью 850 л.с., был мощнее и легче АМ-34НБ и при этом имел меньший «лоб». На моторе был установлен металлический лопастной винт ВИШ-2ПТ диаметром 3,25 м с двумя установочными углами лопастей. Двигатель устанавливался на под-моторной раме, аналогичной по конструкции подмоторной раме АМ-34НБ серийного самолета МБР-2.
