Придумайте другой способ

Лучше (гораздо!) сделать по-другому

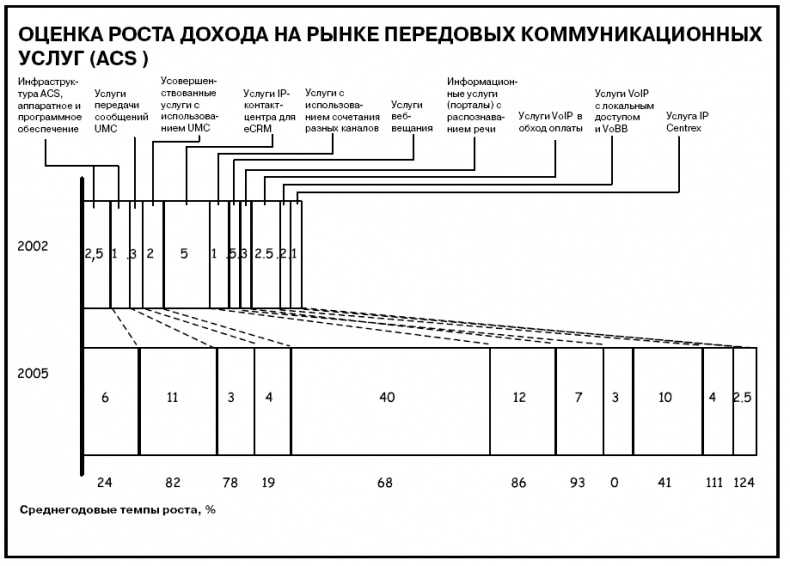

Эта диаграмма (внизу) смело может претендовать на звание худшей. Во-первых, она нечитаемая, во-вторых – слишком сложная. Пришлось как следует подумать, но в итоге я разработал два возможных решения.

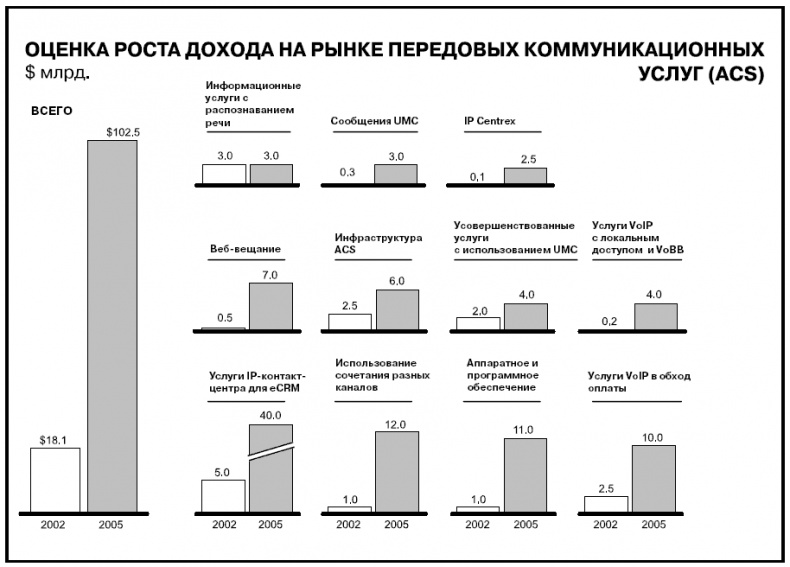

1. Составить несколько диаграмм, по одной для каждого компонента, отражающих изменение показателей со временем. Этот вариант показан на соседней странице вверху. Рост будет гораздо очевиднее, потому что все измеряется по сравнению с общей базой. (Я не включил сюда показатели среднегодового темпа роста, но мог бы показать их справа от второго столбца.)

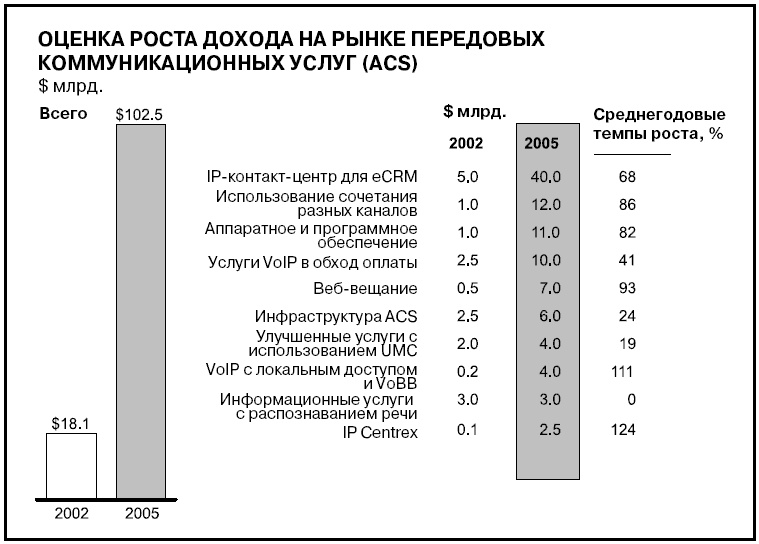

2. Еще одно решение показано на соседней странице внизу. Иногда лучше представить информацию в форме таблицы. Да, я говорил, что табличные данные лишь подразумевают сравнения, а диаграммы наглядно их демонстрируют. Однако здесь таблица подходит больше, так как сравниваемые цифры в ней оказываются рядом. И уж во всяком случае она во много раз эффективнее первоначального варианта.

Говори на языке диаграмм. Пособие по визуальным коммуникациям

РЕШЕНИЕ ДЖИНА № 1

РЕШЕНИЕ ДЖИНА № 2

Ваше решение?

Лучше показать больше и сделать по-другому

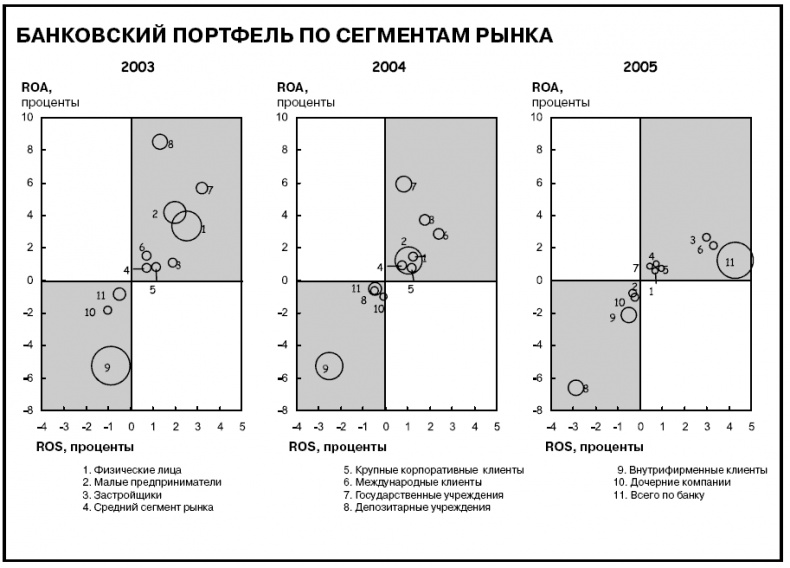

Сдаетесь? Сколько вам потребовалось усилий, чтобы отследить прыгающие цифры с кружками разных размеров по трем промежуткам времени и понять, что хотел сказать автор диаграммы?

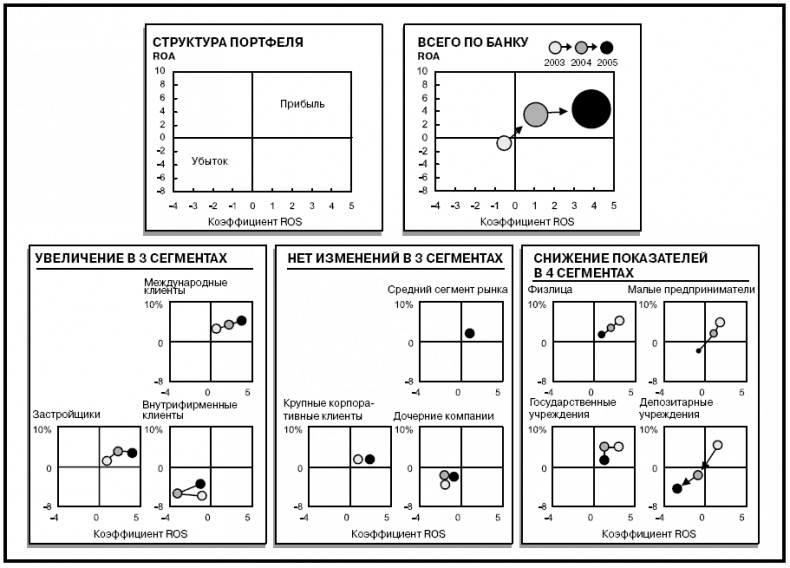

Между тем можно разделить сообщение на пять составных идей и изобразить их на разных диаграммах. (Первые два изображения объясняют оси матрицы и то, как читать диаграмму; остальные показывают модели изменения в сегментах за три года: увеличение прибыльности; отсутствие изменений; снижение показателей.) Здесь они собраны на одном листе, что подошло бы для раздаточных материалов. При презентации на экране для большой аудитории, возможно, имеет смысл поместить первые два изображения на одном слайде и объяснить, как читать следующие три, а потом по одному показывать их на весь экран, чтобы было легко прочитать.

РЕШЕНИЕ ДЖИНА

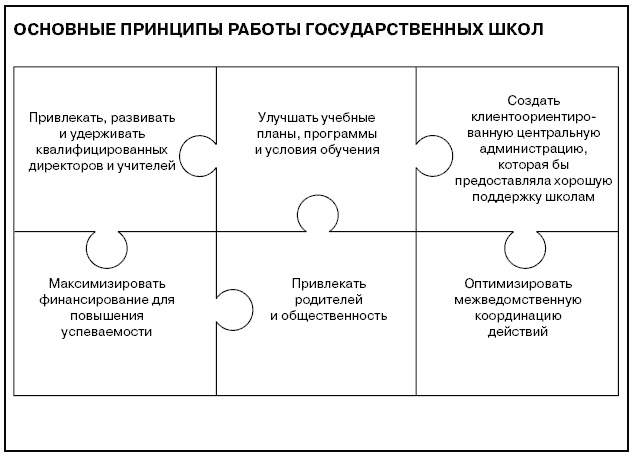

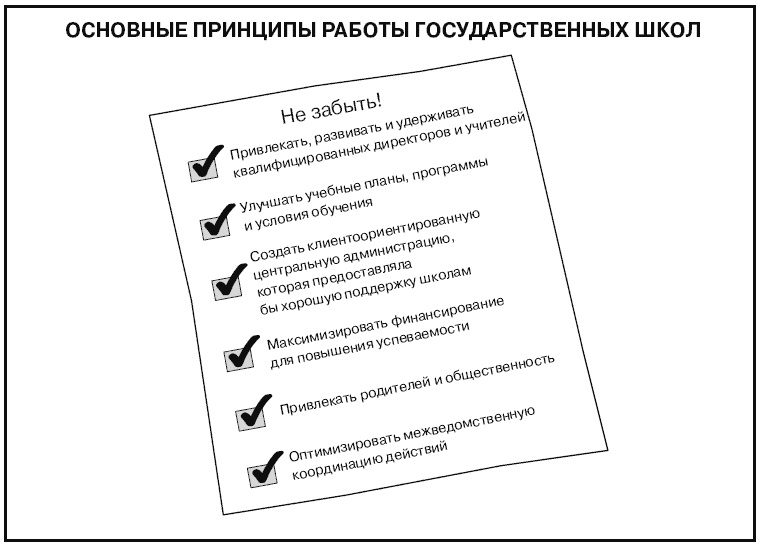

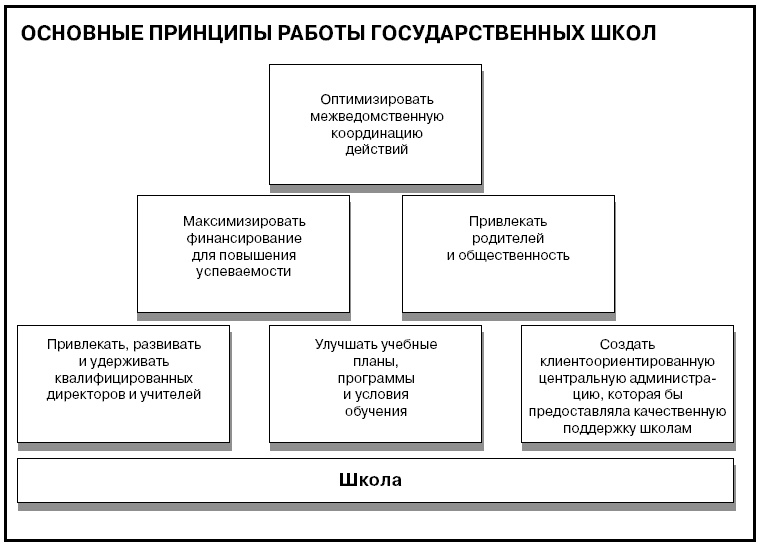

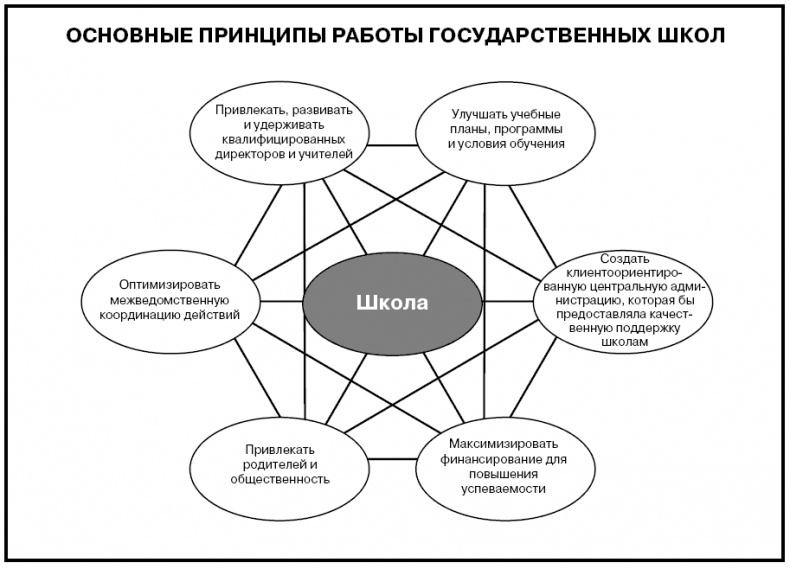

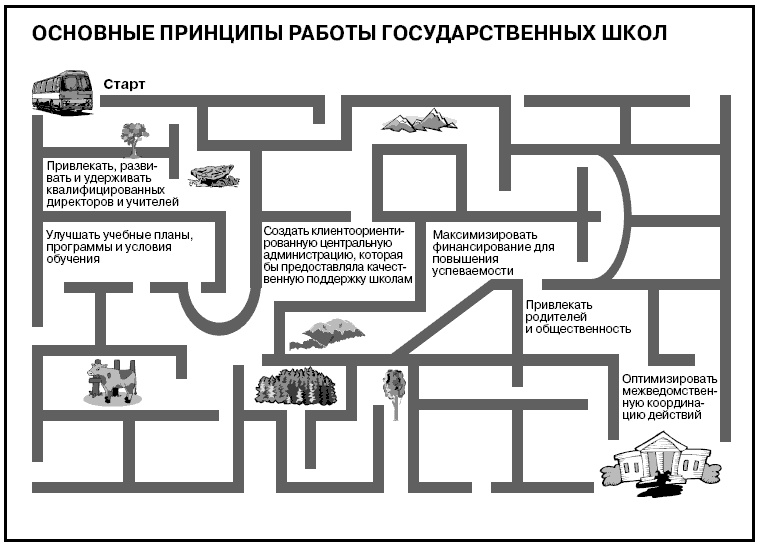

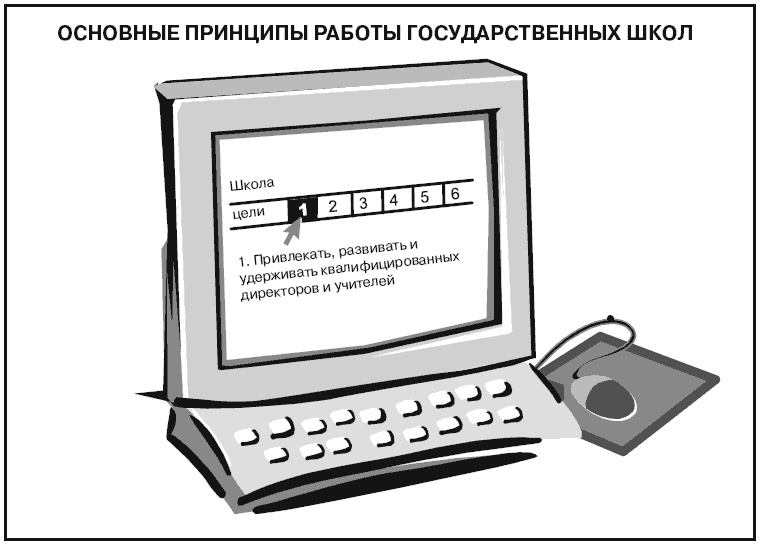

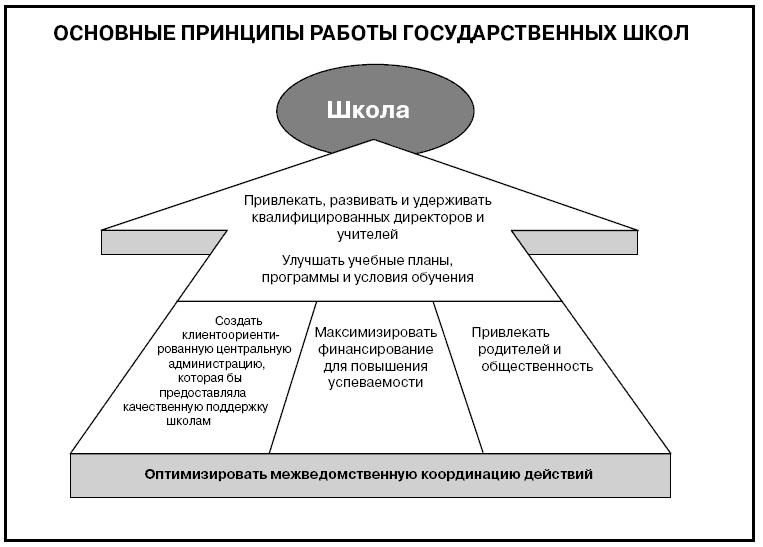

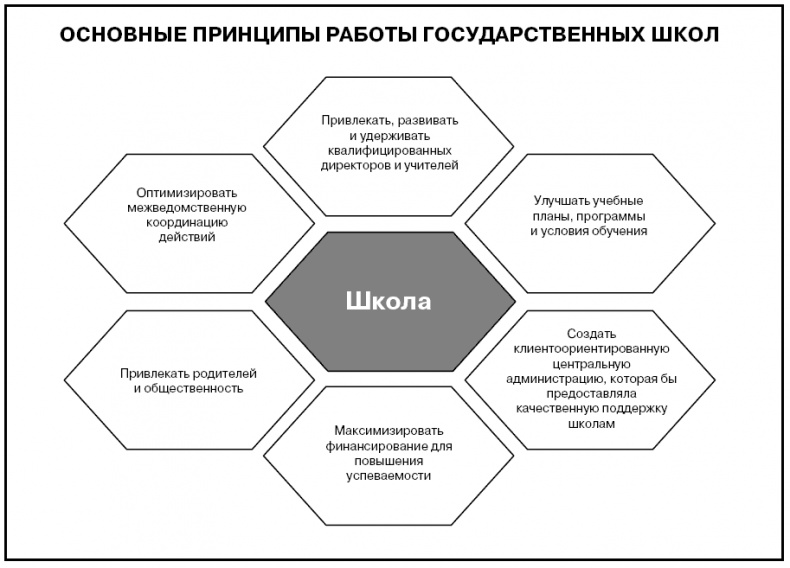

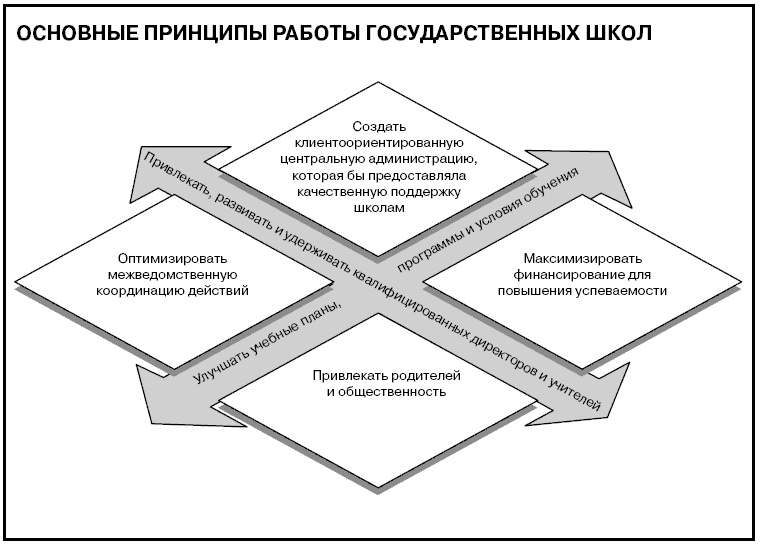

ОСНОВНЫЕ ПРИНЦИПЫ РАБОТЫ ГОСУДАРСТВЕННЫХ ШКОЛ

• Привлекать, развивать и удерживать квалифицированных директоров и учителей

• Улучшать учебные планы, программы и условия обучения

• Создать клиентоориентированную центральную администрацию, которая предоставляла бы качественную поддержку школам

• Максимизировать финансирование для повышения успеваемости

• Привлекать родителей и общественность

• Оптимизировать межведомственную координацию действий
