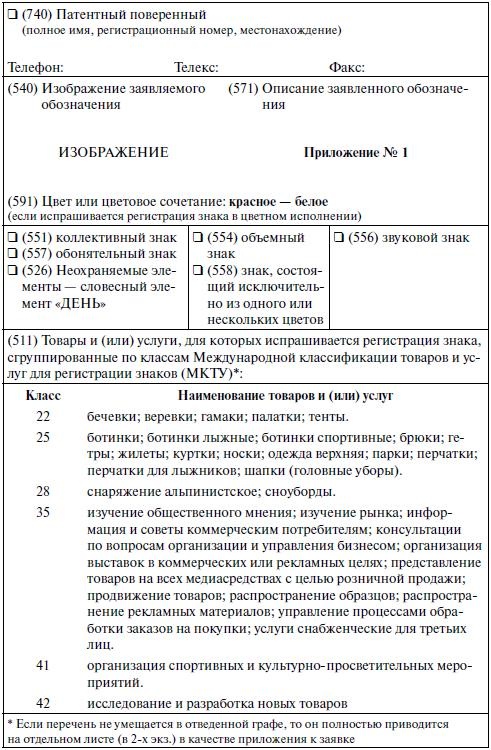

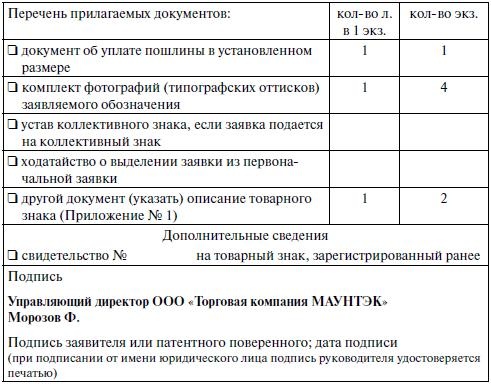

Приложение № 1 к заявке

Описание товарного знака

На регистрацию заявляется комбинированный товарный знак, в основу которого положено стилизованное изображение сурка, мордочка которого приподнята и ориентирована направо. Изображение сурка выполнено красными контурными линиями на белом фоне.

Словесный элемент «ДЕНЬ СУРКА» выполнен заглавными буквами красного цвета кириллического алфавита и расположен под изобразительным элементом так, что линия, соединяющая основания букв с горизонталью, составляет угол 20 градусов.

Слово «ДЕНЬ» включено в заявляемое обозначение как неохраняемый элемент и не занимает в нем доминирующего положения.

Знак заявляется в красно-белом цветовом сочетании.

лист 1

лист 2

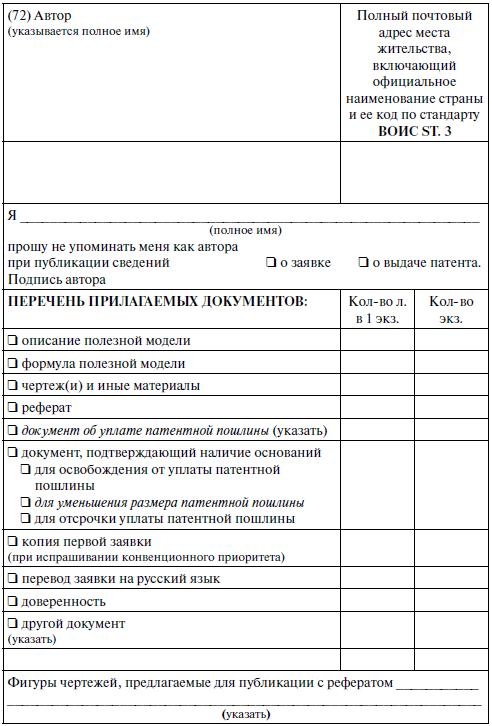

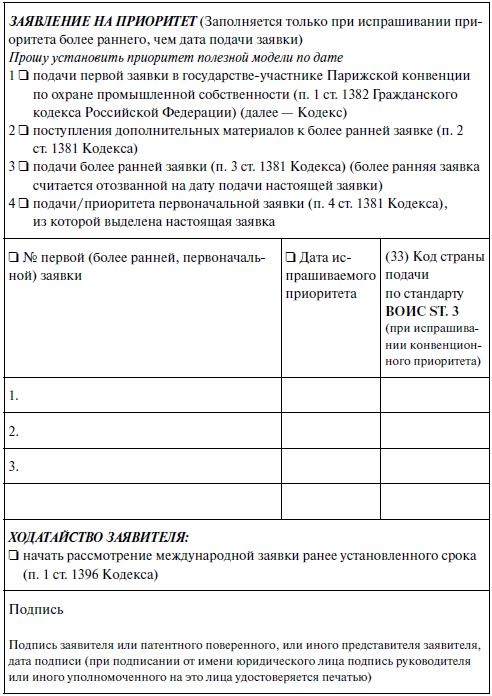

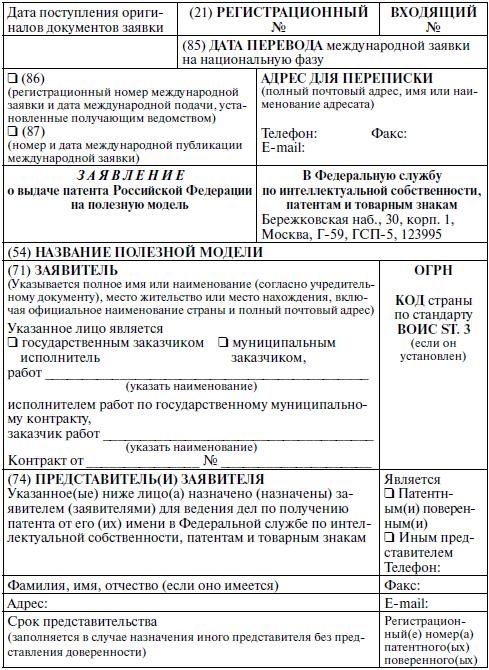

Бланк заявления ПМ (лист 3)

МПК A47G 19 / 14

Приспособление для фиксации крышки заварочного чайника

Полезная модель относится к предметам для сервировки стола, а в частности, к приспособлениям для фиксации крышки заварочного чайника от выпадения.

Известно приспособление для фиксации крышки заварочного чайника, реализованное в Чайнике заварочном (патент РФ на полезную модель № 11030 от 26.10.1998 г. – аналог), выполненное в виде сферического выступа на крышке чайника, сопряженного с выемкой в его горловине.

Недостатком данного приспособления для фиксации крышки заварочного чайника является, во-первых, трудоемкость в изготовлении сферического выступа, сопряженного с выемкой в горловине чайника, что затрудняет его промышленную реализацию; во-вторых, приспособление не обеспечивает высокой надежности удержания крышки при большом угле наклона чайника.

Наиболее близким по существу к предлагаемому техническому решению является приспособление для фиксации крышки заварочного чайника, реализованное в патенте КНР на полезную модель № 2087467U от 30.10.1991 г. (прототип), выполненное в виде гибкой перемычки, концы которой снабжены крепежными элементами, предназначенными для соединения, соответственно, с крышкой и ручкой чайника.

Недостатком данного приспособления для фиксации крышки заварочного чайника заключается в том, что крышка фиксируется к ручке чайника, что снижает ее устойчивость при большом угле наклона чайника. Кроме того, непроработанная конструкция крепежных элементов требует временных затрат на их установку и снятие, например, при мытье заварочного чайника.

Задача, положенная в основу заявляемой полезной модели, заключается в повышении надежности фиксации крышки на заварочном чайнике независимо от его художественно-конструкторской формы.

Поставленная цель решается следующим образом.

Приспособление для фиксации крышки заварочного чайника выполнено в виде гибкой перемычки, снабженной крепежными элементами, предназначенными для соединения, соответственно, с крышкой и ручкой чайника. Согласно заявляемому техническому решению, гибкая перемычка дополнительно снабжена съемным крепежным элементом, предназначенным для соединения с носиком чайника, выполненным, например, в виде упругого кольца с прорезью из силикона.

Наличие дополнительного крепежного элемента, соединяющего крышку с носиком чайника, повышает надежность ее фиксации. При этом выполнение дополнительного крепежного элемента съемным позволяет реализовывать различные варианты фиксации крышки на заварочном чайнике в зависимости от его художественно-конструкторской формы: соединять крышку с носиком, крышку с ручкой заварочного чайника или крышку одновременно с носиком и ручкой заварочного чайника.

В качестве варианта конструктивного выполнения приспособления для фиксации крышки заварочного чайника гибкая перемычка и два крепежных элемента, предназначенных для соединения с крышкой и ручкой чайника, выполнены путем плетения из текстильных нитей. Это решение представляет массу вариантов для художественно-эстетического оформления приспособления.

Гибкая перемычка может быть выполнена либо в виде спирали, либо в виде змеевика, например, из силикона, что позволяет изменять ее размеры в широком диапазоне, и использовать вне зависимости от габаритов элементов крышки заварочного чайника.

Как вариант конструктивного выполнения все три крепежных элемента выполнены съемными, например, в виде упругих колец с прорезью. Или, как минимум, один крепежный элемент выполнен в виде зажима или крючка (например, из дерева, пластика или металла).

Предлагаемые различные варианты выполнения крепежных элементов обеспечивают надежное крепление крышки на заварочном чайнике, вне зависимости от его художественно-конструкторского решения, и удобство в обслуживании.

Наличие отличительных от прототипа существенных признаков позволяет признать заявляемое техническое решение новым.

Заявляемое приспособление для фиксации крышки заварочного чайника является промышленно применимым, поскольку технологично в изготовлении, востребовано в ресторанном бизнесе и в быту.

Сущность полезной модели поясняется чертежами:

Приспособление для фиксации крышки заварочного чайника (1), выполнено в виде гибкой перемычки (2), снабженной крепежными элементами (3, 4, 5), один из которых (3) устанавливается на крышке (6) заварочного чайника, а два других (4 и 5), расположенные на концах гибкой перемычки (2), предназначены для соединения соответственно с ручкой (7) и носиком (8) заварочного чайника (6). При этом крепежный элемент (5) выполнен съемным.
