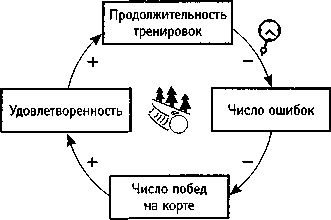

А теперь посмотрите на следующую диаграмму. Это пример усиливающего контура для игрока в теннис.

Усиливающая петля

Это механизм усиливающей обратной связи. Обратите внимание на связи. Чем больше времени на тренировки — тем меньше ошибок, чем меньше времени уделяется тренировкам — тем больше ошибок. Эти два элемента изменяются в противоположных направлениях (рост одного сопровождается уменьшением другого, и наоборот). Эта пропорциональная обратная связь обозначена знаком «минус», который не указывает на что-то плохое. Им обозначаются все уравновешивающие связи. Следующая связь — также уравновешивающая. Чем меньше ошибок, тем больше выигранных партий, чем больше ошибок — тем меньше выигрышей. Следующие две связи усиливающие: чем больше побед, тем выше удовлетворенность, а чем она выше, тем сильнее мотив продолжать тренировки. Эта последовательность в целом образует петлю усиливающей обратной связи, хотя и включающей две уравновешивающих связи. Если вы представите себе, как идете по этой петле, наращивая мастерство теннисиста, то почувствуете, что это — механизм усиливающей обратной связи.

Есть простое правило, позволяющее сразу оценить характер механизма обратной связи при любом количестве звеньев. Если общее число отрицательных (балансирующих) звеньев четное, перед вами — усиливающий механизм (включая и тот случай, когда балансирующих звеньев нет совсем, так как нуль — это число четное). Если же общее число отрицательных (балансирующих) звеньев нечетное, то перед вами — уравновешивающий механизм обратной связи. Причина в том, что две отрицательных связи взаимно гасятся и образуют эквивалент усиливающей связи (например, чем больше тренировок, тем больше выигранных партий).

Возможен и другой вариант уравновешивающей связи, в которой

один элемент вычитается из другого. Пример — ловля рыбы.

Ловля рыбы

Чем больше траулеров, тем меньше рыбы в море. Но уменьшение числа траулеров не означает прироста рыбных запасов. Даже один траулер уменьшает количество рыбы в море. Это балансирующая связь.

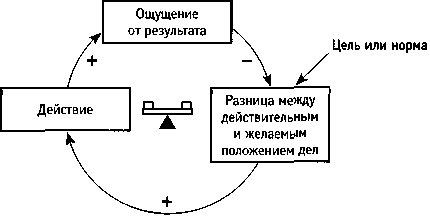

Контур уравновешивающей обратной связи представляет второй базовый сюжет. У любой уравновешивающей петли обратной связи есть цель. Движущей силой механизма уравновешивающей обратной связи служит стремление преодолеть разрыв между действительным и желаемым состоянием. Это порождает действие, которое может быть как успешным, так и неудачным.

балансирующая петля

Когда разницу удается устранить, оснований для действия больше нет, и петля исчезает. На практике из-за ограничений, налагаемых другими факторами, разрыв между целью и фактом не всегда удается преодолеть окончательно. Стандарты, которые мы для себя устанавливаем, определяют величину разрыва между желаемым и действительным и, соответственно, интенсивность усилий на его устранение. Чем выше мы подняли планку, тем значительнее разрыв и тем больше нужно усилий для его преодоления.

Мы не поддались искушению упростить этот раздел, так как это могло бы ввести наших читателей в заблуждение.

Вы скоро поймете, что существует два вида уравновешивающих связей и два вида усиливающих связей, потому что некоторые связи действуют только в одном направлении: они либо всегда усиливают, либо всегда ослабляют. Причина вот в чем. В рассматриваемых нами системных диаграммах (причинно-следственных моделях) могут содержаться два вида элементов, которые мы обозначим как уровень и поток.

Уровень — это количество, накапливающееся со временем, например численность населения, число членов семьи, количество рыбы в море, деньги на банковском счете.

Поток есть мера изменения чего-либо во времени. Коэффициент рождаемости, расходы, скорость исчерпания природных ресурсов — все это потоки. Поток — это всегда движение. Любая характеристика, которую мы можем обозначить как «темп» или «скорость», — это поток. Так что количество денег на банковском счете — это уровень, а расходы — поток. Количество пива в кружке — это уровень, а скорость ее наполнения — поток. Последний ведет к изменению уровня. Как уровень, так и поток могут увеличиваться и уменьшаться. (Например, численность населения страны может увеличиваться и уменьшаться и точно так же — коэффициент рождаемости.)

Когда один уровень связан с другим, оба изменяются пропорционально и в одном направлении. Но когда с уровнем связан поток, они не будут меняться пропорционально, потому что, даже уменьшившись, поток все-таки будет повышать уровень, и тот будет возрастать.

Например, связь между коэффициентом рождаемости (потоком) и численностью населения (уровнем) — усиливающая. Когда рождаемость возрастает, увеличивается и население. Но оно будет расти и при стабильном уровне рождаемости. Даже при сокращении рождаемости численность населения все еще может расти (если уровень смертности невысок), потому что даже в этом случае население все-таки увеличивается. Или, допустим, мы наполняем стакан водой: чем сильнее ее поток, тем быстрее наполняется стакан (растет уровень). Но если уменьшить поток, количество воды в стакане все-таки будет увеличиваться, хотя и медленнее. Таким образом, мы получаем вторую разновидность усиливающей связи, к которой один элемент (поток) всегда приводит к увеличению другого (уровня), а также еще одну разновидность уравновешивающей связи, когда один элемент (поток) всегда уменьшает другой (уровень).

Когда в системе нет связи между потоком и уровнем, причинно-следственная зависимость формирует сюжеты типа «порочный круг» или «успех рождает успех». В этом случае зависимые переменные совместно падают либо растут (например, моральный дух команды и успех). Когда в системе присутствует связь между потоком и уровнем, связь может иметь суммирующий или вычитающий характер, а контур обратной связи соответственно будет усиливающим или уравновешивающим.

Все это означает, что нам необходимо более точно определить введенные выше определения двух основных типов обратной связи.

■ Мы считаем, что один элемент оказывает усиливающее влияние на другой, если увеличение (уменьшение) первого ведет к большему увеличению (уменьшению) второго, чем в случае, когда первый элемент остался бы неизменным.
