Необходимо отметить, что любой функциональный блок по требованиям стандарта должен иметь по крайней мере одну управляющую интерфейсную дугу и одну исходящую. Это и понятно – каждый процесс должен проходить по каким-то правилам (отображаемым управляющей дугой) и должен выдавать некоторый результат (выходящая дуга), иначе его рассмотрение не имеет никакого смысла.

При построении IDEFo-диаграмм важно правильно отделять входящие интерфейсные дуги от управляющих, что часто бывает непросто. К примеру, на рис. III.5 изображен функциональный блок «Обработать заготовку».

В реальном процессе рабочему, производящему обработку, выдают заготовку и технологические указания по обработке (или правила техники безопасности при работе со станком). Ошибочно может показаться, что и заготовка, и документ с технологическими указаниями являются входящими объектами, однако это не так. На самом деле в этом процессе заготовка обрабатывается по правилам, отраженным в технологических указаниях, которые должны соответственно изображаться управляющей интерфейсной дугой.

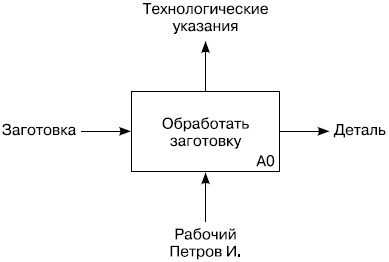

Рис. III.5

Другое дело, когда технологические указания обрабатываются главным технологом и в них вносятся изменения. В этом случае они отображаются уже входящей интерфейсной дугой, а управляющим объектом являются, например, новые промышленные стандарты, исходя из которых производятся данные изменения (рис. III.6).

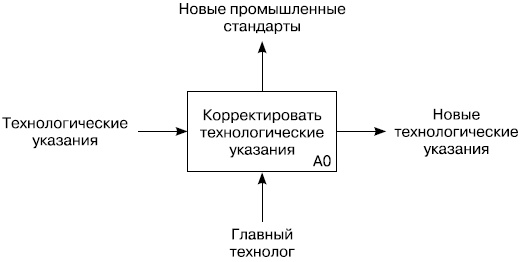

Рис. III.6

Приведенные выше примеры подчеркивают внешне схожую природу входящих и управляющих интерфейсных дуг, однако для систем одного класса всегда есть определенные разграничения. Например, в случае рассмотрения предприятий и организаций существуют пять основных видов объектов: материальные потоки (детали, товары, сырье и т. д.), финансовые потоки (наличные и безналичные, инвестиции и т. д.), потоки документов (коммерческие, финансовые и организационные документы), потоки информации (информация, данные о намерениях, устные распоряжения и т. д.) и ресурсы (сотрудники, станки, машины и т. д.). При этом в различных случаях входящими и исходящими интерфейсными дугами могут отображаться все виды объектов, управляющими – только относящиеся к потокам документов и информации, а дугами-механизмами – только ресурсы.

Обязательное наличие управляющих интерфейсных дуг является одним из главных отличий стандарта IDEFo от других методологий классов DFD (Data Flow Diagram)и WFD (Work Flow Diagram).

Часто бывают случаи, когда отдельные интерфейсные дуги не имеет смысла продолжать рассматривать в дочерних диаграммах ниже какого-то определенного уровня в иерархии или, наоборот, – отдельные дуги не имеют практического смысла выше какого-то уровня. Например, интерфейсную дугу, изображающую «деталь» на входе в функциональный блок «Обработать на токарном станке», не имеет смысла отражать на диаграммах более высоких уровней – это будет только перегружать диаграммы и делать их сложными для восприятия. Но при этом бывает и необходимость избавиться от отдельных «концептуальных» интерфейсных дуг и не детализировать их глубже некоторого уровня. Для решения подобных задач в стандарте IDEFo предусмотрено понятие туннелирования.

Обозначение «туннеля» (Arrow Tunnell) в виде двух круглых скобок вокруг начала интерфейсной дуги обозначает, что эта дуга не была унаследована от функционального родительского блока и появилась (из «туннеля») только на этой диаграмме. В свою очередь, такое же обозначение вокруг конца (стрелки) интерфейсной дуги в непосредственной близи от блока-приемника означает тот факт, что в дочерней по отношению к этому блоку диаграмме эта дуга отображаться и рассматриваться не будет.

Чаще всего бывает, что отдельные объекты и соответствующие им интерфейсные дуги не рассматриваются на некоторых промежуточных уровнях иерархии; в таком случае они сначала «погружаются в туннель», а затем, при необходимости, «возвращаются из туннеля».

Третьим основным понятием стандарта IDEFo является декомпозиция (Decomposition). Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.

Декомпозиция позволяет постепенно и структурировано представлять модель системы в виде иерархической структуры отдельных диаграмм, что делает ее менее перегруженной и легко усваиваемой.

Модель IDEFo всегда начинается с представления системы как единого целого – одного функционального блока с интерфейсными дугами, простирающимися за пределы рассматриваемой области. Такая диаграмма с одним функциональным блоком называется контекстной диаграммой и обозначается идентификатором «А-0».

Обычно IDEFo-модели несут в себе сложную и концентрированную информацию, и для того, чтобы ограничить их перегруженность и сделать удобочитаемыми, в соответствующем стандарте приняты соответствующие ограничения сложности:

• ограничение количества функциональных блоков на диаграмме тремя-шестью. Верхний предел (шесть) заставляет разработчика использовать иерархии при описании сложных предметов, а нижний предел (три) гарантирует, что на соответствующей диаграмме достаточно деталей, чтобы оправдать ее создание;

• ограничение количества подходящих к одному функциональному блоку (выходящих из одного функционального блока) интерфейсных дуг четырьмя.

Разумеется, строго следовать этим ограничениям вовсе не обязательно, однако, как показывает опыт, они являются весьма практичными в реальной работе.

Очень важно при построении модели четко обозначить цель (purpose) и точку зрения (viewpoint)модели.

Цель и точка зрения являются весьма важными моментами, влияющими на само содержание модели. Модель бизнес-процессов предприятия, которую создают с целью разработки корпоративной информационной системы, будет существенно отличаться от модели, созданной для регламентации деятельности подразделений компании.

Необходимо понимать, что модель БП с точки зрения главного инженера и с точки зрения главного бухгалтера будут существенно различаться. Точка зрения – это своего рода «фильтр» для процесса.

В основе нотации DFD лежат следующие понятия:

• работа;

• дуга;

• внешняя ссылка;

• хранилище данных.

Работы в DFD обозначают функции или процессы, которые обрабатывают и изменяют информацию. Работы представлены на диаграммах в виде прямоугольников со скругленными углами.

Дуги (стрелки) идут от объекта-источника к объекту-приемнику, обозначая информационные потоки в системе документооборота.
