На рельефную фигуру построим пиджак прилегающего силуэта из жесткой ткани. Выберем соответствующие прибавки по таблице.

Мерки:

ДСТ = 38,5; ПХЛ = 5; БХЛ = 4;

ДС = 40,5; ВГ = 18; ЗХЛ = 6;

ДПЛ = 45,5; ЦГ = 9,5; ОТ = 67 + 6 = 73;

ШС = 16,3 + 0,2 = 16,5; ШПЛ = 11; ОБ = 97 + 2 = 99;

ШПР = 10,5 + 0,5 = 11; ТС = 0; ЗХ = 8,5;

ШГР = 22,5 + 0,2 = 22,7; ТП = 0; ЗУ = 20;

ШК = 17; БХ = 7,2;

ПХ = 1,3; БУ = 25;

ПУ = 8.

Сделаем расчет на построение.

К = 2,4 см

ШГРЛ = 6,2 см

Глубину проймы выберем «расчетная плюс 3К», так как мы строим изделие с рукавом.

ГЛПР = расч. + 3К = 14,6 + 4,8 = 21,8 см

Выполним расчет стыковки лифа и поясной части с учетом выбранных прибавок.

ОГ = (16,5 + 11 + 22,7) x 2 = 100,4 см

Расчет стыковки лифа и поясной части выглядит так:

Сравните таблицу стыковки, рассчитанную для пиджака, с таблицей стыковки платья для этой же фигуры. Вы увидите, что вторая строка практически не изменилась. Так получилось потому, что мы увеличили прибавку к обхвату талии на 2 см и почти на эту величину увеличили прибавку по груди.

(0,2 + 0,5 + 0,2) х 2 = 1,8 см

Сделаем вывод, что одинаковое увеличение прибавки к обхватам не меняет растворов вытачек.

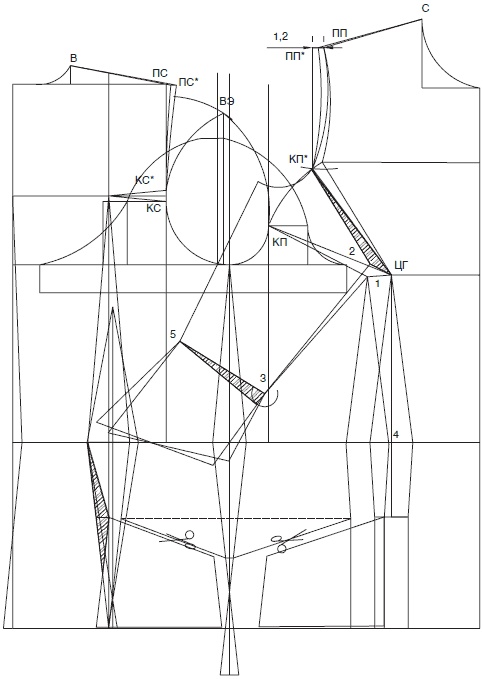

Чертеж «Пиджак с шалевым воротником»

Рис. 15. Пиджак с шалевым воротником

Пиджак с шалевым воротником

Построим основу. До начала моделирования полочки надо построить окат рукава, так как он может в значительной степени повлиять на вид конструкции полочки.

Поскольку пиджак у нас достаточно облегающий, желательно по возможности максимально закрыть вытачки на спинке и на полочке. Закрываем вытачку на спинке и проводим дугу из точки КС. На участке дуги, попавшем в «коридор», выбираем точку примерно посередине «коридора», будущую вершину эллипса, ВЭ.

Измеряем расстояние от ВЭ до КП и проводим этим радиусом дугу из точки ПП на дугу нагрудной вытачки. Получаем точку КП*, она показывает, насколько полочка должна быть расширена при построении рукава. Это при условии, что мы оставим выбранную точку ВЭ посередине «коридора». Если мы поменяем положение точки ВЭ, возьмем ее выше или ниже по дуге спинки, то изменится и расширение полочки.

С одной стороны, вы имеете право взять точку ВЭ в любом положении, но надо прежде всего соотнести ее с облеганием изделия. Расширение полочки повлечет увеличение свободы облегания и расширение плеча. В данном изделии нам это ни к чему.

Но все-таки небольшое расширение плеча придется сделать. Величину расширения надо определить по чертежу. Из точки КП* проведем вверх вспомогательную вертикаль и измерим расстояние от этой вертикали до конца плеча полочки, точки ПП. В нашем случае это расстояние равно 1,2 см. Расширим плечо полочки на половину этого значения.

Это не значит, что в аналогичных случаях всегда надо расширять плечо на половину расстояния до вертикали. Увеличить ширину плеча надо таким образом, чтобы его конец находился на расстоянии 1 см от вертикали в одну или в другую сторону. При этом надо помнить о конце плеча спинки, которое должно быть приведено в соответствие с плечом полочки. Конец плеча спинки не должен выходить за вертикаль проймы спинки более чем на 1,5 см.

В нашем случае, если расширить плечо полочки на 0,6 см, все эти условия будут соблюдены. Расширим плечо полочки по горизонтали и соединим полученную точку с точкой С. Срез плеча немного поднимется вверх.

Приведем в соответствие полочке ширину плеча спинки. От точки ПС по горизонтали отложим 0,6 см, получая точку ПС*, и соединим ее с точкой В.

От точек ПС* и ПП* проведем лекальные линии к точкам КС* на спинке и КП* на полочке, получая окончательный вид проймы.

Верхнюю часть эллипса получаем, соединяя точки КС*, ВЭ на спинке и КП, ВЭ на полочке. Важным моментом еще является правильный выбор прибавки к ОР. Так как пиджак облегающий, она не может быть большой. Остановимся на 5 см к ОР, тогда итоговая ширина рукава составит 33 см.

ОР = 28 + 5 = 33 см

Прибавки по построению:

ОР – 2ШПР = 33 – 22 = 11 см.

4,2 см на полочку и 6,8 см на спинку. Эти величины дадут хорошую высоту оката.

Далее построение рукава ничем не отличается от исходной схемы построения.

Построение полочки

Теперь можно перейти к моделированию полочки. Перенесем талиевую вытачку на полочке влево. Новая вершина талиевой вытачки – точка 1.

Наметим линию подреза.

Повернем бочок относительно точки ЦГ, переводя нагрудную вытачку в подрез. Точка 1 переходит в точку 2. Заштрихованный участок показывает полученную свободу на полочке.

Далее следует уравнять стороны бочка и подреза. Расстояние между точками 1 и 4 равно 18 см, а расстояние между точками 1 и 3 равно 16,6 см. Разрежем деталь бочка по линии талии и развернем на недостающие 1,6 см.

Отрезанную часть бочка придвинем к полочке, закрывая свободный промежуток.

Построение спинки

На основе мы видим большой раствор талиевой вытачки. Поэтому необходимо помимо подреза ввести средний шов.

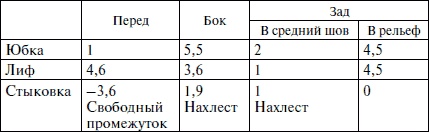

С учетом перераспределения таблица стыковки примет такой вид.

Поскольку величина нахлеста по линии низа всего 1 см, можно перевести его в средний шов спинки. В рельефе останется раствор вытачки 4,5 см.

Наметим линию подреза на спинке. Отсеченную деталь подвинем к детали спинки, но не на весь промежуток, а только на половину. Заштрихованная часть показывает образовавшуюся свободу. В нижней части спинки, наоборот, возникает обужение на 1 см. Поскольку прибавка по бедрам была 2 см, она вся уйдет на погашение этого обужения.

В разделе «Моделирование: общие принципы» мы говорили о погрешностях, которые неизбежно возникают при моделировании основы. Отказаться от них нельзя, но мы можем держать их под контролем. Так, например, если бы обужение по бедрам превысило размер прибавки к обхвату бедер, это означало бы, что отсеченную деталь надо подвинуть менее чем на половину раствора промежутка.
