ЦГ = 10; ОР = 30 + 10 = 40 см.

Расчеты:

ГЛПР = расч. + 3К = 22,9 см

По построению распределяем

40 – 25 = 15 см

15 = 5,7 + 5,7 + 3,6

Подготовим основу с выбранными прибавками и ГЛПР = 22,9 см. Пересечение дуг выбираем на продолжении бокового шва.

Заштрихованная часть увеличивается по сравнению с предыдущими вариантами построений. С каждым последующим вариантом мы увеличиваем свободу облегания в изделии.

Конструкцию можно использовать для построения пиджаков, легких курток, блуз с расширенной линией плеча.

Посадка по окату составила 4,5 см.

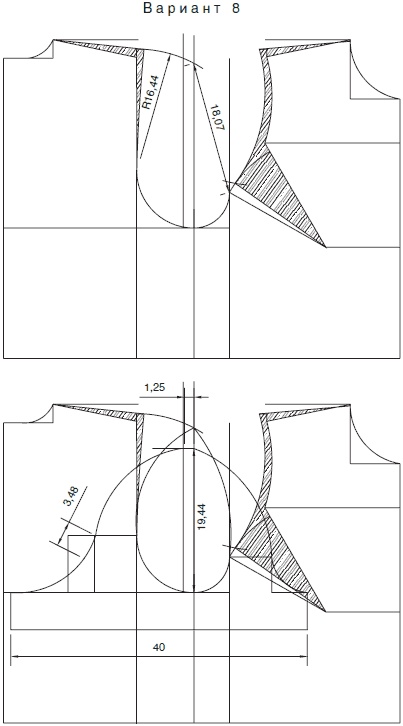

Чертеж «Фигура 6. Вариант 8»

Фигура 6

Вариант 8. Мерки, прибавки и глубина проймы взяты как в варианте 7. Но при нахождении вершины эллипса проигнорирована вытачка на спинке. В результате высота эллипса увеличивается, значит, рукав по форме будет более отвесный. Дополнительная свобода возникает на спинке в области угла подмышечной впадины.

Пересечение дуг выбираем на продолжении бокового шва. Заштрихованная часть увеличивается еще больше, добавляя свободы облегания на полочке.

Расчеты:

ГЛПР = расч. + 3К = 22,9 см

ОР = 30 + 10 = 40 см

По построению распределяем 40 – 25 = 15.

15 = 5,7 + 5,7 + 3,6

Хотя ширина рукава осталась такой же, как в варианте 7, свобода в изделии значительно увеличилась. Обращаю ваше внимание на то, что свобода и комфорт в изделии зависят не только от того, какие вы взяли прибавки по ширинам, но и от того, как вы вели построение. А именно насколько вы открывали или закрывали вытачки на полочке и спинке.

Посадка по окату составила 4,7 см.

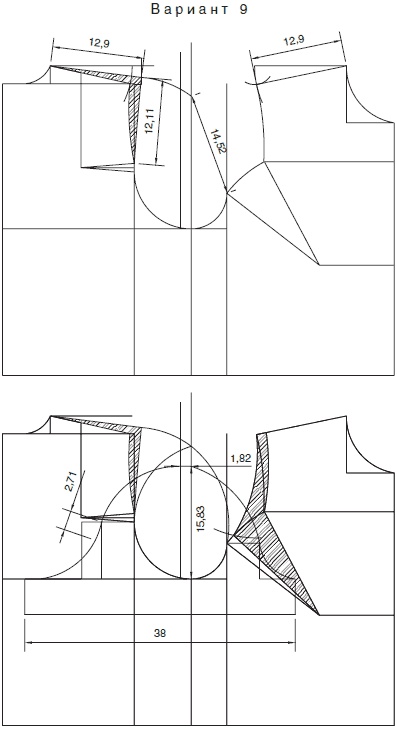

Чертеж «Фигура 6. Вариант 9»

Фигура 6

Вариант 9. Увеличиваем прибавки по ширинам и впервые берем прибавки к длинам.

Мерки:

ДСТ = 40,5 + 0,5 = 41; ДС = 43 + 0,5 = 43,5;

ДПЛ = 43 + 0,5 = 43,5; ШС = 17,5 + 1 = 18,5;

ШПР = 11,5 + 1,5 = 13; ШГ = 22,5 + 1 = 23,5;

ШК = 18,3; ЦГ = 10 + 0,5 = 10,5;

ВГ = 15 + 0,5 = 15,5; ШПЛ = 11,5;

ВПК = 44,5; ОР = 30 + 8 = 38.

Выполняем построение основы лифа с прибавками.

ГЛПР = расч. + 2К = 20,4 см

Приводим ширину плеча в соответствие с сеткой чертежа. Плечо по чертежу равно 12,9 см, то есть прибавка составила

12,9 – 11,5 = 1,4 см.

Вытачку на спинке закрываем. Выстраиваем «коридор» и находим вершину эллипса.

Строим рукав. Большие прибавки к основе лифа позволяют взять большую прибавку к обхвату руки.

ОР + 8 см = 30 + 8 = 38 см

По построению распределяем 38-26 = 12 см.

12 = 4,6 + 4,6 + 2,8

Посадка по окату получена 4,5 см.

Основа может быть использована для построения пиджаков, пальто.

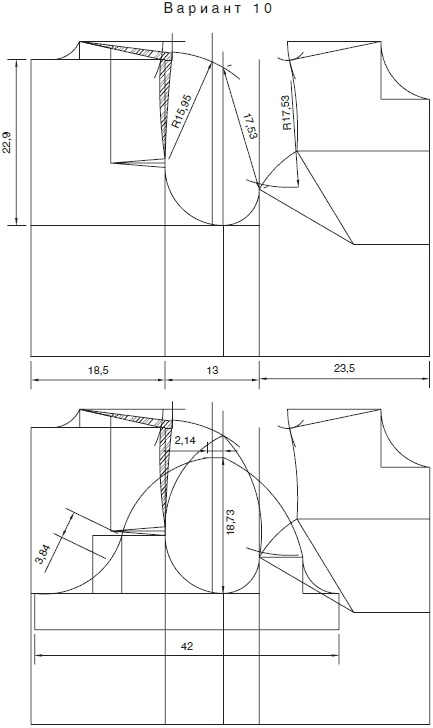

Чертеж «Фигура 6. Вариант 10»

Фигура 6

Вариант 10. Основа лифа с прибавками взята как в варианте 9, но увеличена глубина проймы. Это даст возможность увеличить прибавку к обхвату рукава.

Мерки:

ДСТ = 40,5 + 0,5 = 41; ДС = 43 + 0,5 = 43,5;

ДПЛ = 43 + 0,5 = 43,5; ШС = 17,5 + 1 = 18,5;

ШПР = 11,5 + 1,5 = 13; ШГ = 22,5 + 1 = 23,5;

ШК = 18,3; ЦГ = 10 + 0,5 = 10,5;

ВГ = 15 + 0,5 = 15,5; ШПЛ = 11,5;

ВПК = 44,5; ОР = 30 + 12 = 42.

Выполняем построение основы лифа с прибавками.

ГЛПР = расч. + 3К = 22,9 см

Плечо по чертежу 12,9 см, то есть прибавка составила

12,9 – 11,5 = 1,4 см.

Вытачка на спинке закрыта. Находим вершину эллипса.

Строим рукав.

ОР + 12 = 30 + 12 = 42 см

По построению распределяем

42 – 26 = 16 см

16 = 6 + 10 см

Посадка всего по окату 6 см. На 1 см шва посадка составляет 1,1 см, такая же, как и в других рукавах.

Основа может быть использована для построения пиджаков, пальто.

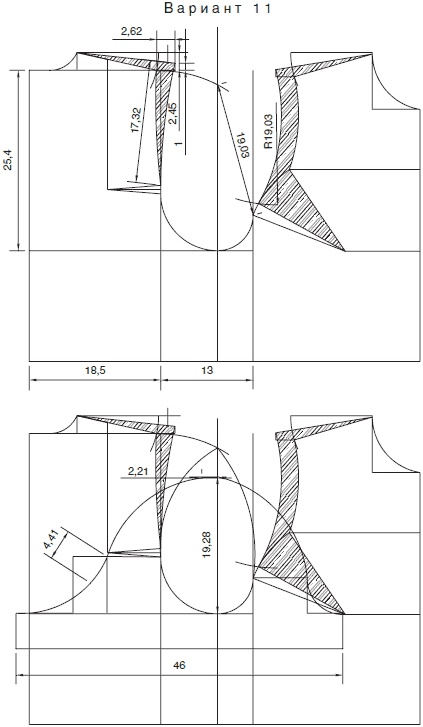

Чертеж «Фигура 6. Вариант 11»

Фигура 6

Вариант 11. Основа лифа с прибавками, как в двух предыдущих вариантах, но глубина проймы увеличена еще на К.

Это дало возможность взять очень большую прибавку к обхвату руки, 16 см.

ОР = 30 + 16 = 46 см

Выполняем построение основы лифа с прибавками. Плечо на спинке выдвигаем максимально за вертикаль проймы на 2 см.

Ширина плеча модельная составила 13,9 см, ширина по меркам 11,5 см, то есть для построения рукава мы расширили плечо на 2,4 см. Значение получено на данной фигуре.

Вверх плечо спинки поднимаем на 1 см. Плечо полочки приводим в соответствие с плечом спинки.

ГЛПР = расч. + 4К = 25,4 см

Находим пересечение дуг концов плечевых швов. Строим рукав.

Выбираем прибавку к обхвату руки.

ОР + 16 = 46 см.

По построению распределяем

46 – 26 = 20 см

20 = 7,6 + 7,6 + 4,8

Посадка по окату 6,6 см. На 1 см проймы приходится 1,1 мм посадки оката рукава.

Основу использовать для конструирования изделий свободных форм.

Мы рассмотрели последовательно 11 вариантов построения рукава на фигуру со средней полнотой руки. Мы пошагово прошли от минимального облегания по фигуре, возможного только на эластичной ткани, до максимально комфортного и свободного рукава. Постепенно увеличивая прибавки к основе и глубину проймы, мы получали возможность соответственно увеличивать прибавку к обхвату руки.
