Затем соединяем край кокетки с вытачкой плавной линией.

Необходимые мерки:

Ст = 36,5

Сб = 50

Сбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

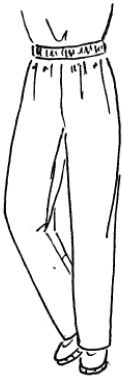

Рис. 6. Спортивные брюки без швов

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Подростковые спортивные брюки. Модель строится на базе основного чертежа. Особенность – отсутствие боковых швов.

Сначала строят две перпендикулярные линии, пересекающиеся в точке Я. Высоту сидения Я₁Т₁ вычисляют расчетным способом, получая Я₁Т₁ = 0,5Сб – 2 см. Изменение от роста к росту составляет 0,5 см.

1. Длина брюк.

От точки T₁ вниз по вертикали откладывают отрезок Т₁Н₁, равный длине брюк. Линию бедер проводят через точку Б₁, где Я₁Б₁ = 6 см.

2. Высота колена.

Определяют делением расстояния между линией бедер и низа пополам, т. е. Б₁К₁ = Б₁Н₁/2.

3. Ширина брюк по линии бедер.

Определяют общую ширину брюк по линии бедер и откладывают ее от точки Б₁ поровну, т. е.

Б₁Б₂ = Б₁Б₄ = 0,5(Сб + Пб + Пш).

Рис. 7. Чертеж спортивных брюк без швов

При этом припуск на шов составляет 1 см. Из точки Б₁ радиусом, равным отрезку Б₁Б₄, проводят дугу вверх и по ее хорде откладывают отрезок Б₄Б₅ = 0,1 Сб-1,5 см.

Влево от точки Б₄ откладывают 0,25Б₄Б₅ (точка Б6). Через точку Б₆ проводят вертикаль вверх и вниз и на ее пересечении с линией талии ставят точку Т₂, а с линией ягодиц – Я₂.

Через точки Б₅ и Б₆ проводят линию сидения и на ее пересечении с линией талии ставят точку Т₄, а с линией ягодиц – Я₄.

4. Верх передней половинки.

Строят, отложив вниз и влево, отрезки T₂T₂₁ = 0,7 см и T₂₁T₂₂ = 1 см.

Точки Т₂₂ и Б₂ соединяют прямой. Вверх от точки Т₄ откладывают отрезок Т₄Т₅ = Б₅Б₆.

Точки Т₂₂ и Т₁, а также T₅ и Т₁ соединяют прямыми линиями.

5. Общая ширина шага.

Я₂Я₂₁ + Я₄Я₅ = 0,3(Сб + Пб) – 1,2 см.

6. Ширина по линии талии.

Определяют по отрезку Т'₂₂Т₅, из длины которой вычитают полуобхват талии Ст, и полученную разность вносят в раствор вытачек и складок. Длина вытачки в боковом шве – 12 см.

7. Ширина низа.

Определяют по обхвату щиколотки. При плотном облегании брюк внизу, при желании внизу можно вшить застежку-молнию, при этом к обхвату щиколотки Ощ прибавляют 5 см. Полученную ширину откладывают от точки Н₁ влево и вправо поровну Н₁Н₂ = Н₁Н₄ = 0,5 (Ощ + 5 см).

Вниз от точек Я₅ и Я₂₁ откладывают по 1 см (точки Я₆ и Я₂₂).

Точки Я₂₂ и Н₂, а также Я₆ и Н₄ соединяют прямыми линиями.

8. Прогиб по линии колена.

Определяется отрезками

К₄К₄₀ = 1-2 см; К₂К₂₀ = 1-2 см.

9. Линия низа.

Для построения низа определяют положение точек Н₂₀ и Н₄₀: Н₁Н₂₀ = 0,5 Н₁Н₂₀; Н₁Н₄₀ = 0,5Н₁Н₄.

Из точек Н₂₀ и Н₄₀ опускают перпендикуляры соответственно к продолжениям линий Я₂₂Н₂ и Я₆Н₄. Точки пересечений Н₂₁ и Н₄₁. Линию низа проводят через точки Н₄₁, Н₄₀, Н₁, Н₂₀ и Н₂₁.

Необходимые мерки:

Ст = 41,2

Сб = 54

Обед = 56

Дсп = 100

Дсб = 102

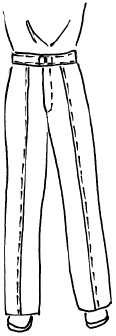

Рис. 8. Брюки из плащевой ткани

Чертеж дан: 48-й размер, IV рост

Построение чертежа.

Конструирование брюк из плащевых тканей затруднено тем, что форма брюк не может быть достигнута влажно-тепловой обработкой, в первую очередь это относится к брюкам со значительным облегчением в области бедер и по всей длине. Облегание брюк данной модели может быть достигнуто только конструктивным путем.

Рассмотрим конструкцию брюк без боковых швов. Швы строят по средним линиям (сгибам) передней и задней половинок. Такой способ обеспечивает хорошую посадку и на фигуры, значительно отличающиеся по своему сложению от типовой.

Припуск к полуобхвату бедер Псб = 2 см.

Припуск к обхвату бедра Побед = 12 см.

Чертежи конструкции брюк даны без припусков на швы.

1. Построение сетки.

Построение сетки производится аналогично приведенным выше моделям. Прежде всего от точки То, вершины прямого угла, вниз по вертикали откладывают отрезки, определяющие:

– высоту сидения Т₀Я = Сб/2 + 1 = 50/2 + 1 = 26 см;

– линию бедер ЯБ = 5,5 см;

– линию низа Т₀Н = Дсп + 1 см;

– линию колена Т₀К = Дтк.

2. Ширина на линии низа:

НН₁ = 23 см. Скос низа Н₁Н₁₁ = 1,2 см.

3. Ширина брюк по линии ягодиц

определяется по формуле:
