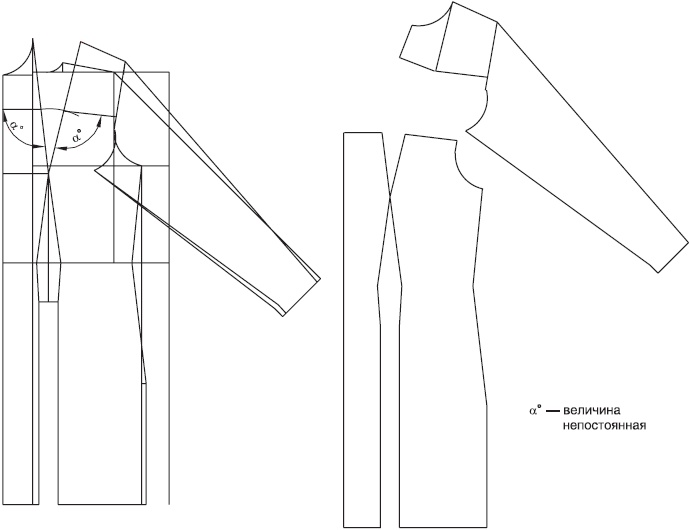

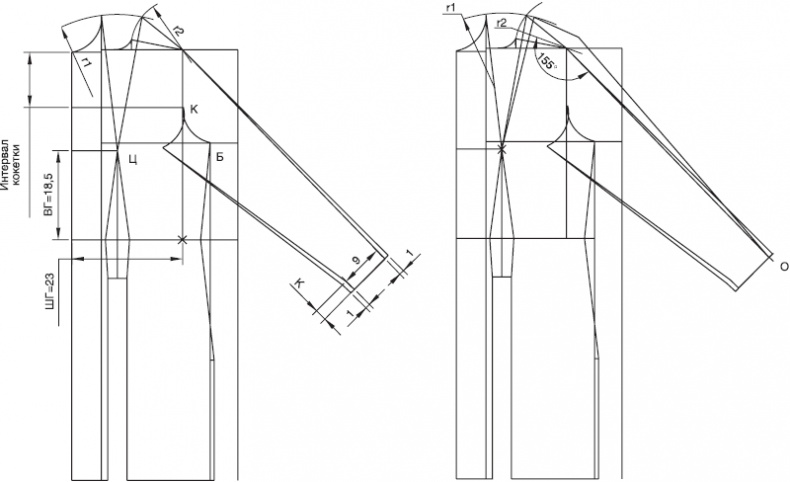

Реглан-кокетка. Построение полочки

Реглан-кокетка. Построение полочки

Чертеж «Лиф мягкой формы»

Мерки и прибавки:

ДСТ = 41,5; ДС = 43; ДПЛ = 46;

ШС = 19,5; ШПР = 12; ШГ = 23;

ВГ = 17; ЦГ = 10;

ШПЛ = 10,5;

ТС = 0; ТП = 0;

ПХЛ = 3; БХЛ = 0; ЗХЛ = 3;

ПХ = 3/0; ПY = 9;

БХ = 6,4/4,5; БY = 22;

ЗХ = 5/2; 3Y = 23;

ОТ = 80; ОТ2 = 90; ОБ = 107; ОГ расч. = 109;

ДР = 64.

Расчеты:

К = 2,8

ГПР = расч. + 2К = 15,8 + 5,6 = 21,4

ШГРЛ = 7,4

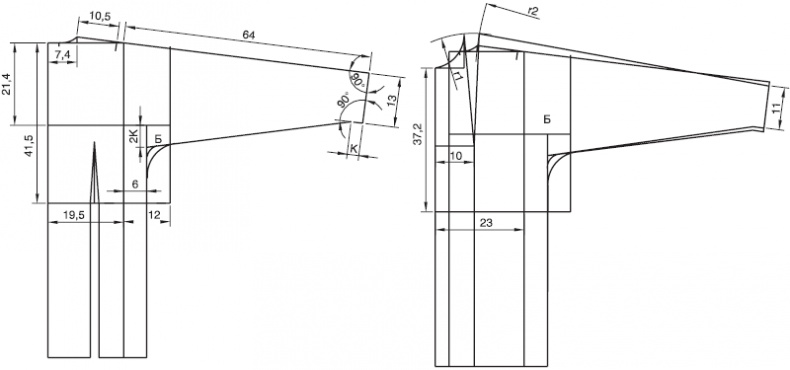

Лиф мягкой формы

Вычертим сетку чертежа. Сверху вниз проведем вертикаль и отложим на ней значение ДСТ. В том случае, когда линия талии на фигуре горизонтальна, от полученной точки откладываем последовательно значения ШС, ШПР и поднимаем вверх вертикали сетки чертежа.

Глубину проймы в данной конструкции считают по формуле:

ГПР мод. = ГПР расч. + 2К, возможно занижение проймы на К : 2 – К при полной руке. Завышение линии проймы в этой конструкции нежелательно.

Для нашей фигуры глубина проймы равна 21,4 см.

Для получения цельнокроеных рукавов ширину проймы делим пополам.

12 : 2 = 6 см, получаем вертикаль бокового шва. Точка Б.

Построение горловины не отличается от построения основы лифа. Ширина горловины расчетная равна 7,4 см. Ширина горловины рассчитывается исходя из ширины спины без прибавки.

Далее найдем линию наклона плеча и, отложив на ней ширину плеча по мерке, поставим засечку. В конструкциях с цельнокроеным рукавом обязательно достраиваем плечо до сетки чертежа.

Линию наклона плеча продлеваем влево на длину рукава. Длина рукава у нашей фигуры 64 см. Нижняя часть рукава оформляется так же, как во всех рукавах покроя реглан.

От точки Б опустимся вниз на 2К. Полученную точку соединяем с низом рукава и с линией талии, отложив предварительно РБ по расчету стыковки. Полученную линию внутреннего шва скругляем лекальным сопряжением или от руки. Построение спинки при необходимости дополнить талиевой вытачкой.

Построение полочки выполним на основе спинки. Найдем на чертеже точку пересечения линии талии и левой вертикали проймы. Отложим от найденной точки влево по линии талии расстояние равное ширине груди. Затем вверх от полученной точки проложим линию середины полочки. Ее высоту посчитаем по формуле: ДПЛ – (ШГРЛ + К : 2), значение в скобках соответствует глубине ростка.

46 – (7,4 + 1,4) = 37,2 см.

Вычертим горловину полочки. Ее параметры соответствуют горловине с основы лифа.

Найдем наиболее выпуклую точку грудных желез. Для этого от линии талии вверх поднимемся на значение ВГ и вправо на значение ЦГ. Полученную точку обозначим точкой Ц. Соединив точку Ц с основанием горловины на полочке, получим первую сторону вытачки.

Построим вытачку на выпуклость грудных желез. Раствором циркуля равным расстоянию от точки Ц до основания шеи проведем вспомогательную дугу r1. Затем радиусом r2 равным расстоянию от нижнего среза рукава до основания шеи на спинке проведем вторую вспомогательную дугу. Пересечение дуг является искомой точкой для построения второй стороны вытачки.

Полученную точку соединим также с нижним срезом рукава, получая плечевой шов полочки. Линии нижнего среза рукава, линии проймы и бокового шва совпадают с соответствующими линиями на чертеже спинки.

Мерки и прибавки:

ДСТ = 38,5 + 1 = 39,5;

ДС = 40,5 + 1 = 41,5;

ДПЛ = 45,5 + 1 = 46,5;

ШС = 16,3 + 0,5 = 16,8;

ШПР = 10,5 + 1 = 11,5;

ШГ = 22,5 + 0,5 = 23;

ДПГ – ДПБ = 2;

ВГ = 18 + 0,5 = 18,5;

ЦГ = 9,5;

ШПЛ = 11; ДР = 60,5;

ПХЛ = 5; БХЛ = 4; ЗХЛ = 6;

ТС = 0; ТП = 0;

ПХ = 1,3; ПY = 8;

БХ = 7,2; БY = 25;

ЗХ = 8,5; 3Y = 20.

Расчеты:

К = 2,4 см.

Рекомендуемая глубина проймы в данной модели:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см.

ШГРЛ = 6,2 см.

Точка касания равна ГПР мод. х 0,38 = 19,4 х 0,38 = 7,4 см.

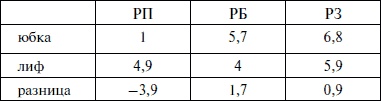

Расчет стыковки лифа и поясной части:

ОГ расч. = 16,8 + 11,5 + 23 = 102,6 см, общая прибавка по груди 4 см.

ОТ = 67 + 6 = 73 см.

ОБ = 97 + 3 = 100 см.

Расчет стыковки выполнен без изменений.

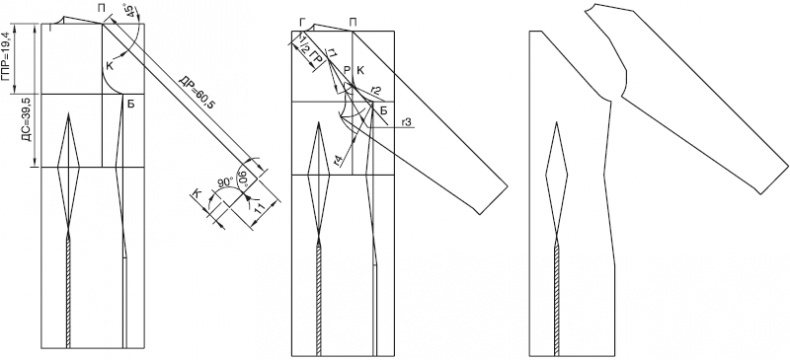

Чертеж «Реглан классический. Построение спинки»

Реглан классический. Построение спинки

По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.

В данной конструкции пройма для получения бокового шва делится пополам.

Глубина проймы определяется по формуле:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см. На пересечении линии проймы и бокового шва ставим точку Б.

В случае полной руки глубину проймы можно увеличить на К.
