Лучшие модели на любую фигуру без примерок и подгонок - читать онлайн книгу. Автор: Галия Злачевская cтр.№ 50

РП = [ПХ : (ПХ + БХ + ЗХ)] x Σ = 0

РБ = [БХ : (ПХ + БХ + ЗХ)] x Σ = 2 : 7 х 9 = 2,6

РЗ = [ЗХ : (ПХ + БХ + ЗХ)] x Σ = 5 : 7 х 9 = 6,4

Проверка: РП + РБ + РЗ = I, 2,6 + 6,4 = 9

2. Расчет ширины полотнищ:

ОО1 = (ЗХ – ПХ) : 2 = 5 : 2 = 2,5, ОО1 > 2,5

ШПД = ОБ : 4 – ОО1 : 2 = 132 : 4 – 2,5 : 2 = 31,8

ШЗД = ОБ : 4 + ОО1 : 2 = 132 : 4 + 2,5 : 2 = 34,2

Проверка: (ШПД + ШЗД) х 2 = ОБ, (31,8 + 34,2) х 2 = 132

3. Распределение боковой вытачки:

РБп = ШПД – (ОТ : 4 + РП) = 31,8 – 114 : 4 = 3,3

РБз = ШЗД – (ОТ : 4 + РЗ) = 34,2 – (114 : 4 + 6,4) = -0,7

Проверка: РБп + РБз = РБ 3,3 – 0,7 = 2,6

4. Расчет клиньев:

Сумма клиньев = ОБ х 0,38 х 0,38 = 132 х 0,38 х 0,38 = 19

ШПК = 19 : 2 = 9,5, ШПК = ШЗК, ШЗК = 9,5

После уточнения с меркой СД ШПК = 9,5 + 2,5 = 12, ШЗК = 9,5 + 2,5 = 12

5. Расчет заужения брюк по форме ног «бедро внутрь»:

(ШПД + ШПК) – (ОК – 2,5) : 2 = (31,8 + 12) – (60 – 2,5) : 2 = 15

¹/₃ в шаговом шве – 5 см

²/₃, в боковом шве – 10 см

Особенности построения

Поскольку полнота значительная, классические брюки строим не на облегающей основе, а берем прибавку к ОБ.

Выполняем первые три пункта расчета шаблона. Строим сетку чертежа.

Жировая складка в области талии дает большое значение боковой вытачки при небольшом значении БУ. РБ = 2,6 см.

Полученное по расчету значение РБп надо распределить на два участка в области бока. Половину значения РБп оставить в боковом шве, а половину оформить в виде вытачки в районе бокового шва – не далее чем на расстоянии ¹/₃ ШПД от вертикали бокового шва. Сгладить угол у точки БУ.

Особенностью расчета является отрицательное значение раствора боковой вытачки, которую надо убрать с заднего полотнища. РБз = -0,7 см.

Отрицательные значения иногда появляются в расчетах. Если они не превышают 1 см, то можно продолжить построение. Это обусловлено делением ОО1 пополам при расчете ширин полотнищ.

Построение клиньев. По линии ВС откладываем от точки 1 ширину переднего клина по расчету ШПК = 9,5 см.

ВПК = 26 х 0,38 = 9,9 см

Сопрягаем точки ШПК и ВПК радиусом 9,9 см. Мы получили передний срез брюк. На фигуре с обхватом бедер более 100 см обязательно надо проверить соответствие суммы длин средних срезов и мерки «седло». Мы можем предположить, что из-за больших объемов фигуры ширину клиньев придется увеличить не некоторое значение.

Расчет заужения брюк и все дальшейшее построение зависит от окончательной ширины клиньев, поэтому стоит приостановить построение передней детали и вычертить заднюю деталь выше линии сидения. Это даст возможность определить длину заднего среднего среза и вычислить окончательную ширину клиньев.

От точки 1 вправо отложим ширину задней детали. Вверх и вниз от полученной точки проведем вертикаль бокового шва. От линии талии ограничим вертикаль значением мерки ДБ.

Построим боковую вытачку на задней детали. По расчету боковая вытачка на задней детали с отрицательным значением. Поэтому значение РБз отложим вправо от точки ДБЗ. В остальном построение вытачки такое же, как и при положительном значении РБз. Небольшое отрицательное значение боковой вытачки можно получить в результате деления ОО1 пополам.

От точки Н поднимем вертикаль ДЗ. Соединим точки ДЗ и ТБЗ, получая предварительную линию талии.

Поскольку ширина переднего и заднего клиньев брюк одинакова, точки ШПК и ШЗК совпадают. Лекальную линию заднего клина строим как обычно для задней детали женских брюк, то есть ¹/₃ часть по горизонтали, затем глубже лекальной линии переднего клина не менее чем на 1 см.

9,5 : 3 = 3,2 см

Находим положение точки ВЗК.

ВЗК = (ДЗ↔1) х 0,38 = 34 х 0,38 = 12,9 см

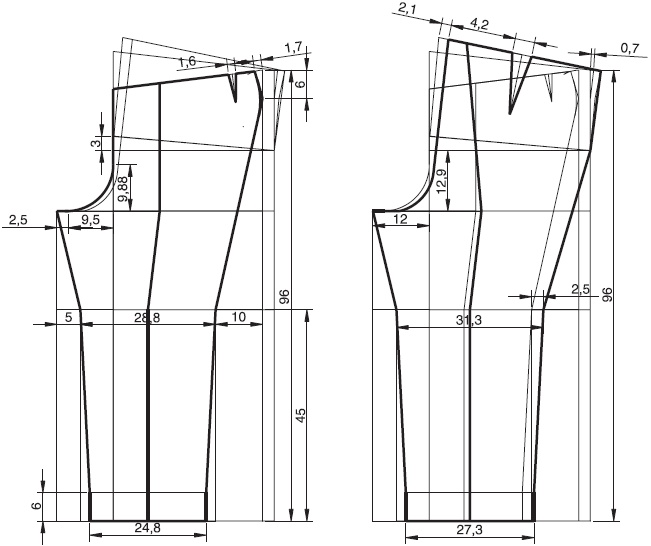

Пример 4. Фигура 4

От точки ВЗК проводим горизонталь вправо, отсекая трапецию. Поскольку БУ принимает малое значение, горизонталь пересекается не с линией боковой вытачки, а с вертикалью бокового шва. Получаем точку О. Откладываем значение на шаг и разворачиваем фигуру вокруг точки О. Прибавка «на шаг» составляет 3 см. Ломаную линию ТБЗ, БУ, О сглаживаем, как на чертеже.

По линии талии от точки ТЗ вправо откладываем ¹/₃ РЗ. 6,4 : 3 = 2,1 см. Получаем точку ТЗ* и соединяем ее с лекальной линией заднего клина.

Теперь можно промерить длину заднего среднего среза, получить сумму срезов и вычислить разницу с меркой «седло».

Сантиметровой лентой, поставленной «на ребро», промерим длину средних срезов по чертежу.

Длина средних срезов брюк составила 76 см, а «седло» 86 см.

86 – 76 = 10 см

Половина этого значения добавляется в клинья, то есть 10 : 2 = 5 см. Всего расширяем клинья на 5 см, на 2,5 см передний и на 2,5 см задний. Итоговая ширина клиньев составляет 12 см.

9,5 + 2,5 = 12 см

На чертеже это выглядит так: точку ШПК и ШЗК передвигаем влево на 2,5 см строго по горизонтали.

Ширина клиньев приведена в соответствие с меркой «седло». Теперь можно продолжить построение, выполняя расчет заужения клиньев.

Расчет заужения клиньев. Возвращаемся к построению передней детали. Так как фигура имеет большую полноту и малый рост, брюки не могут быть облегающими в области колена. Особенно в том случае, когда они выполняются из жесткой ткани. Желаемую прибавку надо снять с фигуры, добавив свободу к мерке обхват колена. Она должна составлять около 15 см.

ОК = 45 + 15 = 60 см

По линии колена задняя деталь может быть шире передней на ту же величину, что и по линии сидения, то есть на 2,5 см. Но не менее 2,5 : 2 = 1,2 см. Мы выбираем 2,5 см. Тогда ширина передней детали по линии колена равна (60 – 2,5) : 2 = 28,8 см, ширина задней детали по линии колена на 2,5 см больше, то есть 31,2 см.

Ширина передней брючины складывается из суммы ширины передней детали и ширины переднего клина.

ШПД + ШПК = 31,8 + 12 = 43,8 см

Отсюда вычисляем, насколько надо заузить переднюю деталь по линии колена:

(ШПД + ШПК) – (ОК – 2,5) : 2 = (31,8 + 12) – (60 – 2,5) : 2 = 15 см
