Следующие три проекта заглубленных железобетонных погребов имеют одинаковые размеры: при толщине стены 8 см – 170 × 170 или 200 × 200 см и соответственно 186 × 186 и 216 × 216 см. Высота: 2 м, размер люка: 70 × 70 см.

Вариант 11. Данный погреб (рис. 72) устраивается в местности, которая отличается постоянно низким уровнем грунтовых вод, поэтому он закладывается на глубину ниже уровня промерзания грунта. Если его оборудовать погребицей и отвести дождевые и талые воды, то защищать такой погреб потребуется только от грунтовой влажности. Поскольку условия благоприятствуют, то выбирается самый простой способ строительства.

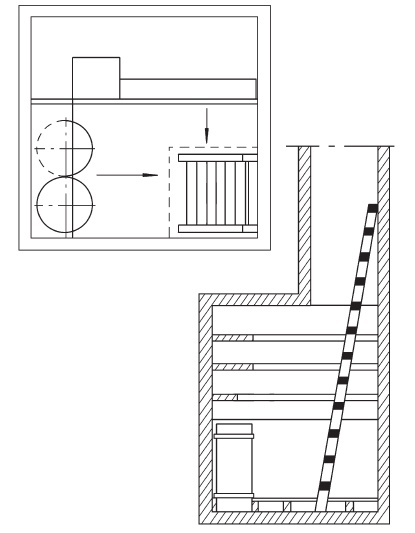

Рис. 72. Погреб (вариант 11)

Выкопайте котлован глубиной 360–370 см, отступая от будущих стен примерно на 80 см с каждой стороны. Это позволит без проблем выполнить наружную гидроизоляцию.

Основание, на котором будет находиться погреб, уплотните, добавив щебень или кирпичный бой, чтобы повысить влагонепроницаемость грунта.

Осуществите бетонную подготовку толщиной 5–8 см, аккуратно загладьте поверхность, чтобы на ней не осталось никаких неровностей, после чего оставьте ее до отвердения, не забывая опрыскивать, чтобы она не покрылась трещинами.

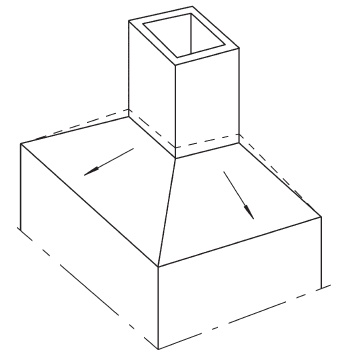

Рис. 73. Выполнение уклона на перекрытии

Загрунтуйте поверхность бетонного основания, после чего выполните гидроизоляцию из рубероида или гидроизола. Для придания бетону дополнительной прочности настелите на него арматурную сетку и забетонируйте повторно.

Из монолитного бетона выполните стены и перекрытие (рис. 73).

Последнее должно иметь небольшой уклон кнаружи, который можно сделать либо при бетонировании, либо позже – цементным раствором.

Покройте стены и перекрытие гидроизоляцией.

Проконтролируйте постройку на предмет каких-либо повреждений и устраните их, после чего приступайте к обратной засыпке.

Для люка изготовьте плотно закрывающуюся крышку.

Вариант 12. Конструкция этого погреба (рис. 74) предназначается для тех случаев, когда верховодка в сухой период находится ниже отметки 3,5 м и можно выкопать котлован на полную глубину.

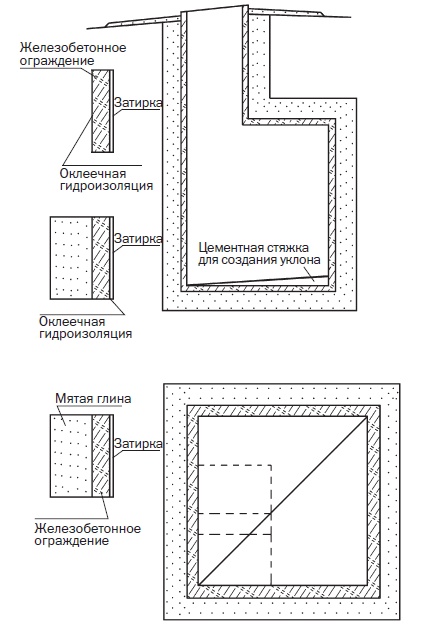

Рис. 74. Погреб (вариант 12)

Основное отличие от предыдущего проекта состоит в том, что в данных условиях обязательно выполнение глиняного замка. Поэтому, выкопав котлован, накройте его основание слоем мятой глины (толщина: 25–30 см).

Осуществите бетонную подготовку.

Выполните гидроизоляцию основания двумя слоями рубероида или гидроизола.

Забетонируйте стены и перекрытие, после затвердения бетона гидроизолируйте их, далее на расстоянии 25–30 см установите опалубку и заполните промежуток между ее стенами и грунтом мятой глиной, скатывая в виде комка, плотно укладывая и уплотняя. Благодаря такому глиняному замку можно гарантировать, что погреб останется сухим, когда уровень верховодки повысится.

Далее поступайте так же, как и при строительстве предыдущего объекта.

Вариант 13. Условия, при которых сооружается этот погреб (рис. 75), еще более сложные, поскольку верховодка позволяет выполнить котлован на глубину 2–2,1 м.

Технология, по которой осуществляется строительство подземной части погреба, не отличается от описанной в проекте 12.

Отличительной особенностью устройства надземной части погреба является глиняный замок, который на 30 см выступает над поверхностью земли. Благодаря такой предосторожности паводковые воды не смогут намочить теплоизоляцию.

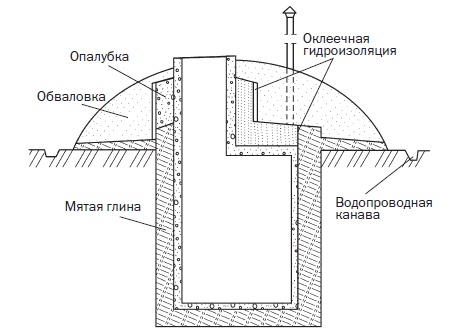

Рис. 75. Погреб (вариант 13)

После того как выполнены стены, произведена оклеечная гидроизоляция, вдоль выступающей части (по периметру шахты люка) на расстоянии 30 см установите несъемную опалубку и заполните ее, не уплотняя слишком усердно (чем пористее теплоизоляция, тем эффективнее она будет справляться со своей задачей), керамзитобетоном.

Поверх теплоизоляции настелите два слоя рубероида или один слой гидроизола.

Поверхность бетона загрунтуйте цементным раствором (М75 или М100), а, когда он просохнет, покройте битумной мастикой и гидроизолируйте.

Выполните обваловку толщиной, как минимум, 1,5 м.

Помимо заглубленных погребов, тем более если позволяют условия, строят и полузаглубленные погреба. Представляем несколько проектов.

Вариант 1. Кирпичный погреб (рис. 76) пока встречается довольно часто, хотя цена на кирпич достаточно высока.

Выкопайте котлован, заглубив основание примерно на 70-100 см от поверхности земли. Это даст возможность построить подобный погреб и на влажных грунтах.
