Складной опреснитель сворачивается в рулон, занимающий мало места при хранении.

Для изготовления опреснителей потребуются тиковые дощечки для корпуса и два вида прочных виниловых пленок: прозрачная и черная на тканевой основе. Эти материалы долго служат в морской среде, но винил подвержен медленному старению под действием солнечного ультрафиолета [6] . Материал может высохнуть и начать трескаться примерно за полтора года непрерывного пребывания на солнце, при обычном режиме эксплуатации он прослужит от 3 до 5 лет. Пленку, в которой появилась течь, можно заменять на новую.

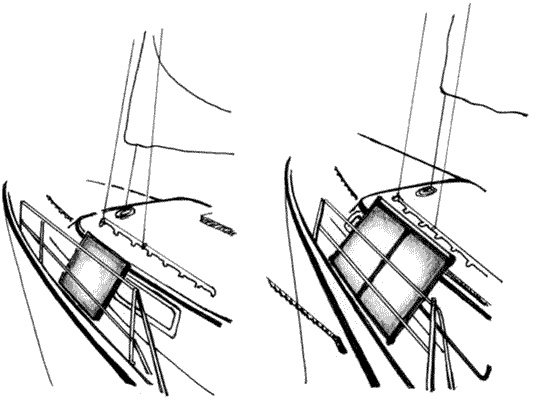

Неразборный опреснитель и складной опреснитель

Если вы не смогли найти на берегу топливо, но зато набрали много фруктов, опреснитель может послужить самогонным аппаратом. Подавите фрукты в большом ведре и дайте им побродить несколько дней. Перебродивший сок подается на вход опреснителя, а на выходе вы получите спирт. Если продукт не понравится вам, его с удовольствием скушает плитка или двигатель. Всерьез интересующиеся проблемой топливной автономности могут найти по этому вопросу обширную литературу.

Неразборный опреснитель

Эскизы конструкции и список необходимых материалов приведены ниже. Для изготовления короба надо запастись тиковыми дощечками. Другая древесина не годится, только плотный и маслянистый тик может выдержать теплую влажную среду. С помощью дисковой пилы в дощечках надо сделать пазы для установки испарителя и прозрачной поликарбонатной крышки. Внизу делается еще один паз для разделительной планки, с одной стороны которой будет собираться пресная вода, а с другой – стекать излишек соленой. Сзади коробка закрывается алюминиевым листом, к которому прилегает испаритель – панель из плотного пенопласта с закрытыми порами (он не должен намокать), на которую наклеивается черный войлок или фетр. Такая конструкция обеспечивает теплоизоляцию горячей поверхности испарения сзади.

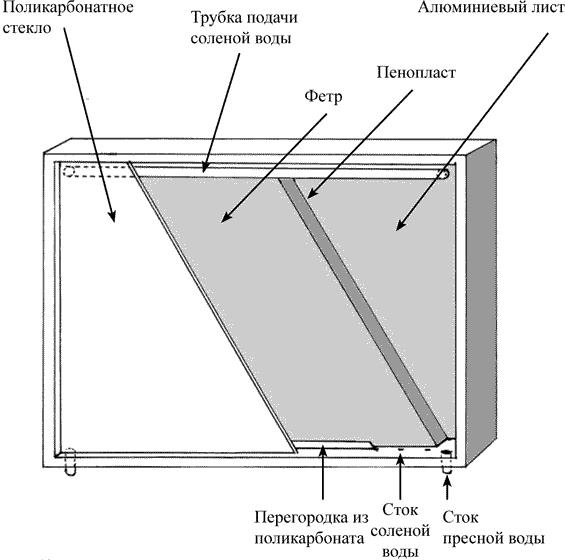

Рис. 1. Неразборный опреснитель, вид в разрезе спереди

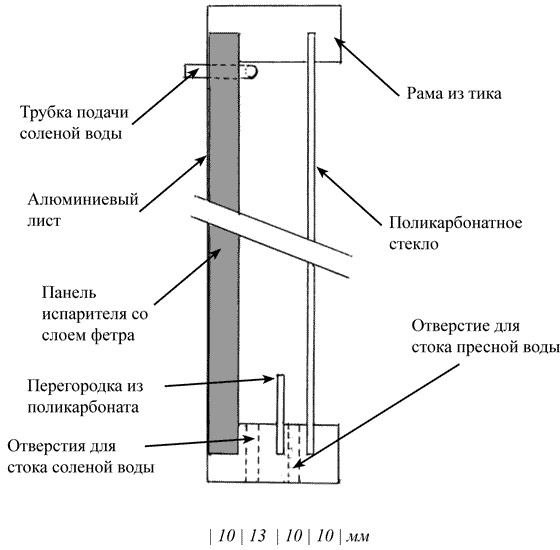

Рис. 2. Неразборный опреснитель, разрез сбоку

Части рамки и вырезанное из листа поликарбоната переднее окно должны быть тщательно подогнаны, очищены и высушены. Скрепите стенки короба мелкими гвоздиками и склейте всю конструкцию эпоксидным клеем. Окно и трубки подачи и выхода воды посадите на прозрачный силиконовый герметик. Чтобы опреснитель работал эффективно, все швы и склейки должны быть герметичны. В нижней стенке просверлите несколько отверстий диаметром 4,5 мм для стока излишней морской воды, без них устройство быстро забилось бы солью. Эта вода будет просто вытекать на палубу. Для стока пресной воды просверлите снизу два отверстия у краев рамки. В них надо будет вклеить на эпоксидке патрубки из 6-мм медной трубки для соединения с системой сбора.

Части испарителя: фетр, пенопласт и алюминиевая подложка, – склеиваются контактным цементом. Если алюминиевый лист не имеет защитной окраски, его для защиты от коррозии следует окрасить двумя слоями лака или полиуретановой краски [7] .

Для подачи морской воды служит 6-мм медная трубка, концы которой загнуты под прямым углом и выходят через испарительную панель и заднюю стенку наружу. Через каждые 20 мм на прямом участке трубки ней сверлятся 2-мм отверстия, из которых будет поступать вода. Перед монтажом оберните трубку двумя слоями фетра, который должен прижиматься к фетровому покрытию испарительной панели. Закрепить фетр можно пластиковыми зажимами для пучков проводов или несколькими витками тонкой медной проволочки.

Испарительная панель в сборе вставляется в рамку и крепится к ней шурупами. Просверлив отверстия для шурупов, тщательно удалите пыль и стружку, после чего посадите панель на силиконовый герметик и завинтите шурупы.

Для подачи морской воды можно использовать любую емкость, установленную выше верхнего края рамки. Хорошо, если она будет черной, тогда нагрев начнется еще в этой емкости и выход пресной воды возрастет. Удобно использовать мешок из черного ПВХ от летнего душа, такие мешки продаются во многих хозяйственных магазинах. Мешок пригодится и для душа, и в тех случаях, когда нужна теплая вода. Для соединения системы и регулировки подачи воды понадобятся тонкие виниловые шланги, тройник и два игольчатых вентиля.

Готово! Снаружи деревянный корпус можно пропитать каким-либо защитным составом, только не пропитывайте внутренние поверхности, чтобы компоненты состава не попадали в воду. Для установки опреснителя надо предусмотреть на рубке удобное крепление. Разумеется, опреснитель не должен мешать работе с парусами и проводке снастей. При прямом освещении устройство работает лучше всего, но даже когда опреснитель оказывается в тени парусов, процесс понемногу идет за счет отражения солнечного света от поверхности воды. Когда панели установлены под углом около 45°, они используют и прямой, и отраженный свет.

Наполните резервуар подачи морской воды и дайте ей немного нагреться. Понемногу открывайте вентили подачи. Фетр должен увлажниться; если подача воды недостаточна, на панели будет появляться засыхающая соль – при этом опреснитель работает не в полную силу, к тому же белые кристаллы соли отражают тепло. Если открыть краны слишком сильно, излишний поток воды будет зря уносить тепло, что также сильно снижает выход пресной воды. Поэкспериментируйте и найдите оптимальную подачу.

Необходимые материалы

Корпус

Тиковая дощечка 40 х 20 х 630 – 2 шт.

Тиковая дощечка 40 х 20 х 830 – 2 шт.

Окно из поликарбоната 610 х 810 – 1 шт.

Перегородка из поликарбоната 25 х 810 – 1 шт.

Испаритель

Алюминиевый лист 610 х 810 х 1 – 1 шт.

Кусок плотного черного фетра 610 х 810 – 1 шт.

Полиуретановый пенопласт 610 х 810 – 1 шт.

Система подачи
