ВООРУЖЕНИЕ: 1 пушка Ф-34 обр.1940 г. калибра 76 мм, 2 пулемета ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 100 выстрелов, 3150 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФД-7, перископический панорамный прицел ПТ-4–7.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 45, крыша и днище — 15…20, башня — 45 (катаная), 52 (литая).

ДВИГАТЕЛЬ: В-2, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных катков на борт; ведущее колесо заднего расположения (зацепление гребневое); направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, ширина рва, м — 2,5, высота стенки, м — 0,73, глубина брода, м — 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9Р и переговорное устройство ТПУ-2 или ТПУ-3 (не на всех танках).

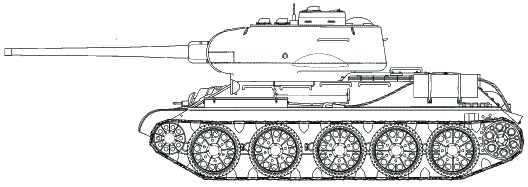

Тактико-технические характеристики танка Т-34–85

БОЕВАЯ МАССА, т: 32.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8100, ширина — 3000, высота — 2720, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка ЗИС-С-53 обр. 1944 г. калибра 85 мм, 2 пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 55 выстрелов, 1953 патрона.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТШ-16.

БРОНИРОВАНИЕ, мм: лоб, борт, корма — 45, крыша, днище — 20, башня — 60…90.

ДВИГАТЕЛЬ: В-2–34, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения, мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт; ведущее колесо заднего расположения (зацепление гребневое); направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ макс., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, ширина рва, м — 2,5, высота стенки, м — 0,73, глубина брода, м — 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9РМ или 9РС, переговорное устройство ТПУ-Ф или ТПУ-3-бисф.

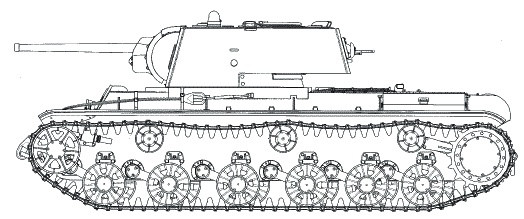

Тактико-технические характеристики танка КВ-1 обр. 1941 г.

БОЕВАЯ МАССА, т: 47,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6900, ширина — 3352, высота — 2710, клиренс — 450.

ВООРУЖЕНИЕ: 1 пушка ЗИС-5 обр.1941 г. калибра 76 мм, 4 пулемета ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 114 выстрелов, 3024 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФД-7, перископический панорамный прицел ПТ-4–7.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса — 75, корма — 60…75, крыша и днище — 30…40, башня — 75.

ДВИГАТЕЛЬ: В-2К, 12-цилиндровый, четырехтактный, дизельный, V-образный, жидкостного охлаждения; мощность 500 л.с. (368 кВт) при 1800 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо заднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 87–90 траков шириной 700 мм.

СКОРОСТЬ МАКС., км/ч: 34.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36, ширина рва, м — 2,7, высота стенки, м — 0,87, глубина брода, м — 1,6.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-3, переговорное устройство ТПУ-4 бис.

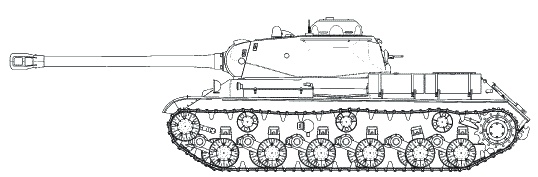

Тактико-технические характеристики танка ИС-2

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9830, ширина — 3070, высота — 2730, клиренс — 470.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм, 3 пулемета ДТ обр.1929 г. калибра 7,62 мм, 1 пулемет ДШК обр.1938 г. калибра 12,7 мм (не на всех танках).

БОЕКОМПЛЕКТ: 122-мм выстрелов — 28, 12,7-мм патронов — 300, 7,62-мм патронов — 2331.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10-Т-17, перископический прицел ПТ-4–17 (на танках первых выпусков).

БРОНИРОВАНИЕ, мм: лоб корпуса — 120, борт — 90, корма — 60, крыша, днище — 20…30, башня — 160…90.

ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый, дизельный, V-образный, жидкостного охлаждения; мощность 520 л.с. (382,5 кВт) при 2000 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо, подвеска индивидуальная торсионная, в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм.

СКОРОСТЬ МАКС., км/ч: 37.

ЗАПАС ХОДА, км: 240.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36; ширина рва, м — 2,5, высота стенки, м — 1, глубина брода, м — 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 10Р или 10РК, переговорное устройство ТПУ-4-бис-Ф.

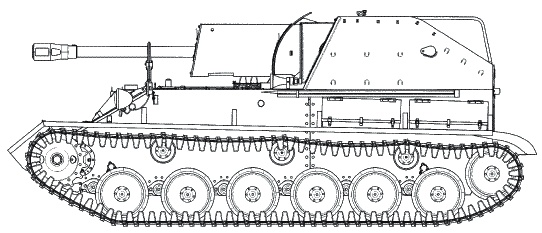

Тактико-технические характеристики САУ СУ-76м

БОЕВАЯ МАССА, т: 10,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4966, ширина — 2715, высота — 2100, клиренс — 300.
