Цепное ограждение кормовой части башни танка «Меркава» Mk 3

Вспомогательное вооружение состоит из спаренного 7,62-мм пулемета MAG и двух таких же пулеметов, установленных на кронштейнах перед люками командира и заряжающего. 60-мм миномет фирмы Soltam установлен в башне рядом с люком заряжающего. Наведение, заряжание и стрельба из миномета осуществляются изнутри танка. На бортах башни установлены блоки дымовых гранатометов, по 6 с каждой стороны с разворотом осей 20°. Система приводов башни и пушки полностью электрическая.

Танк оборудован СУО Matador Mk III. Прицел наводчика с повышенной (12х) кратностью увеличения и полем зрения, стабилизированным в двух плоскостях, имеет дневной и ночной каналы, а также встроенный лазерный дальномер. Вместе с электронным баллистическим вычислителем и комплектом датчиков (в частности, выдвижным метеорологическим, установленным в левой части кормы башни) прицел обеспечивает высокую вероятность попадания в цель, в том числе с ходу.

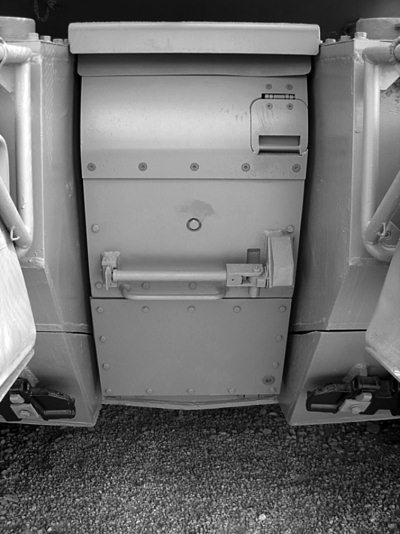

Кормовая дверь танка «Меркава» Mk 3

Панорамный комбинированный прицел командира имеет отводы от дневной и ночной оптических ветвей прицела наводчика. Поле зрения стабилизировано в двух плоскостях, а увеличение прицела переменное и составляет 4,8 и 12х. С его помощью командир может давать наводчику целеуказание, а при необходимости вести огонь из пушки и спаренного пулемета. Система управления огнем объединена с двухплоскостным стабилизатором вооружения танка и приводами наведения башни и пушки.

Система предупреждения экипажа о лазерном облучении танка LWS-2 фирмы Amcoram, действующая в секторе 360°, размещена на блоке-панели командира. LWS-2 регистрирует лазерный луч, а система POMALS автоматически поворачивает башню в нужном направлении и выстреливает дымовые гранаты, дипольные отражатели, ИК-ловушки или осколочные гранаты. Система POMALS может также включать датчики, регистрирующие ультрафиолетовое либо другие электромагнитные излучения.

Силовая установка – 12-цилиндровый дизельный двигатель воздушного охлаждения AVDS-1790-9AR мощностью 1200 л.с. с новой системой турбонаддува и промежуточным охлаждением воздуха и трансмиссия фирмы Ashot Ashkelon (это единственный компонент конструкции, который имелся на танке Merkava Мk 2).

Ходовая часть по-прежнему состоит из 12 опорных катков, подвеска независимая пружинная. Каждый опорный каток оснащен двумя цилиндрическими пружинами, установленными концентрично. Из шести опорных катков, размещенных на борту машины, два снабжены гидравлическими амортизаторами фирмы IМI. Полный динамический ход опорного катка увеличен до 604 мм (300 мм вниз и 304 мм вверх). По этим параметрам подвеска «Меркавы» Mk 3 сравнима с современными гидропневматическими подвесками. В гусеничных цепях фирмы Urdan применены шарниры сухого трения, которые, как утверждают конструкторы, являются весьма надежными даже в самых сложных условиях эксплуатации.

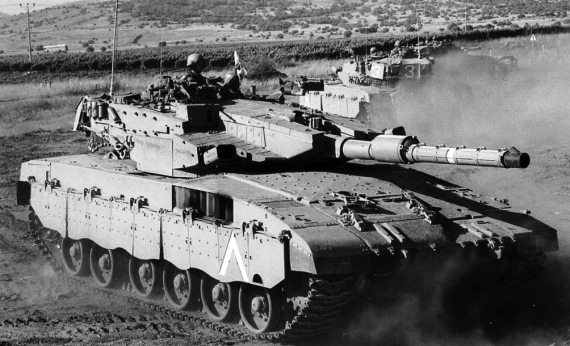

Основной боевой танк «Меркава» Mk 3 «Бет Баз» из состава 188-й танковой бригады во время тактических занятий на Голанских высотах

В апреле 1990 года из цехов вышли первые 14 танков «Меркава» Mk 3. С лета 1990 года, в связи с вторжением Ирака в Кувейт, сборка новых танков на некоторое время была приостановлена, а все силы брошены на ремонт имеющейся техники. Серийное производство возобновилось в начале 1991 года и продолжалось до 2003 года. За это время, по различным оценкам, было изготовлено от 480 до 680 танков различных модификаций. Таким образом, темп производства составил около 50 танков в год, в то время как возможности завода позволяли собирать до 120 танков в год. Что же касается модификаций, то помимо базовой – Merkava Siman 3, выпускавшейся до 1994 года, имелись еще три.

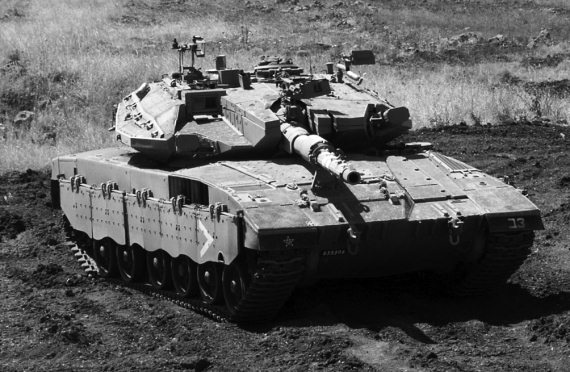

Основной боевой танк «Меркава» Mk 3 «Бет Баз Далет»

Merkava Siman 3 Bet («Меркава» Mk 3В) – Merkava Mk 3 с усовершенствованной броневой защитой крыши башни. Серийный выпуск осуществлялся в 1994–1996 годах.

Merkava Siman 3 Bet Baz («Меркава» Mk 3В «Баз» или «Меркава» Mk C) – установлена новая СУО Baz (коммерческое название – Knight III), разработанная фирмами ELOP Electro-Optics Industries и Elbit. На иврите «Баз» означает «Сокол», но есть данные, что это сокращение, расшифровывающееся как «Барак Зохер» – «Сверкающая молния». Вероятность попадания с первого выстрела по движущейся цели повышена за счет установки автомата сопровождения цели, разработанного компанией Elbit, который автоматически наводит прицельную марку точно на цель без воздействия наводчика. Работа автомата основана на технологиях обработки изображения, осуществляемых в имеющемся видеоисточнике, которым может быть тепловизионный или видеоканал прицела. Автомат сопровождения цели – центроидного типа и обеспечивает удержание прицельной марки на цели, как только он был наведен на нее наводчиком. Захват линии прицеливания осуществляется независимо от движения собственного танка и цели, и автомат возвращает ее на цель даже тогда, когда она была затенена в течение короткого времени, например элементами ландшафта или какими-либо препятствиями. Танк оснащен полуавтоматом заряжания револьверного типа. Он содержит пять снарядов и позволяет сократить время заряжания. Кроме этого, начиная с 1999 года в СУО включен независимый панорамный прицел командира. Серийный выпуск модификации осуществлялся с 1996 года.

Merkava Siman 3 Bet Baz Dor Dalet («Меркава» Mk 3В «Баз» с броней 4-го поколения или «Меркава» Mk 3D) – «Меркава» Мk 3 «Баз» с модульной броней новой конфигурации. Внешне легко отличаема от предыдущих моделей по выступающим в стороны модулям брони на бортах башни. Цельнометаллические (вместо обрезиненных) опорные катки. Производство и модернизация в этот вариант уже выпущенных танков «Меркава» Mk 3 начались в 1999 году.

Проектирование основного боевого танка нового поколения началось в Израиле в начале 1990-х годов с учетом опыта разработки и производства предыдущих моделей Mk 1, Mk 2 и Mk 3. Как и в случае с ними, при разработке танка Merkava Mk 4 приоритет отдавался повышению защищенности и живучести танка на поле боя.

По сообщениям израильской печати, первые прототипы поступили на испытания в войска в 1999–2001 годах. Речь шла о 3–4 опытных образцах. 24 июня 2002 года новый танк был впервые продемонстрирован общественности. Данные о количестве изготовленных к настоящему времени танков Merkava Mk 4 не публиковались, но, по некоторым данным, темп сборки этих машин составляет около 50 единиц в год.

Компоновка танка Mk 4 идентична танкам «Меркава» предыдущих модификаций. Боевое отделение и башня находятся в задней части машины, с входным люком в корме корпуса. Башня имеет эллиптическую форму спереди и с боков. В крыше башни имеется только командирский люк, люк заряжающего отсутствует. Отделение управления находится слева впереди башни.
