Необходимо отметить, что серийный выпуск 128-мм пушки Рак 44 начался в декабре 1943 года в качестве буксируемой противотанковой. Пушка была сконструирована на основе баллистики 128-мм зенитного орудия, но в отличие от последнего имела раздельно-гильзовое, а не унитарное заряжание. Несмотря на это, пушка имела скорострельность до 5 выстр./мин. Орудие было установлено на крестообразном лафете, обеспечивавшем круговой обстрел. Из-за большой массы артсистемы – более 10 т – его могли буксировать только 12– и 18-тонные полугусеничные тягачи. Всего было изготовлено 18 таких орудий.

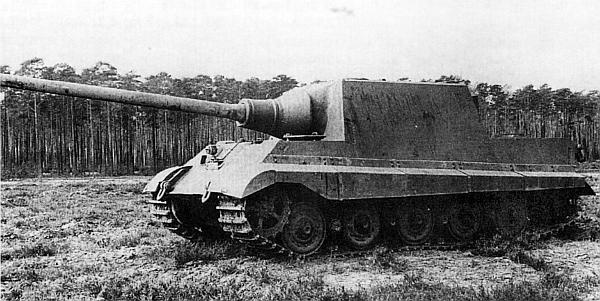

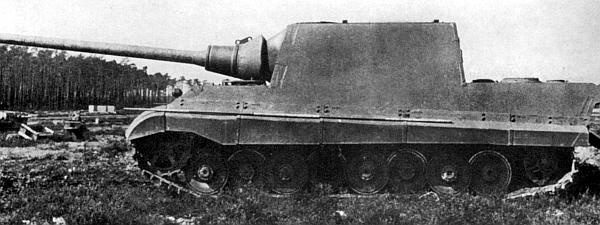

Первые прототипы «Ягдтигра» поступили на Куммерсдорфский полигон соответственно в феврале (с подвеской Порше, вверху) и в мае (с подвеской Хеншеля, внизу) 1944 года

В боекомплект Рак 44 входили выстрелы с бронебойным снарядом массой 28,3 кг и осколочным массой 28 кг. Бронепробиваемость Рак 44 составляла 200 мм на дистанции в 1,5 км. Пушка могла поразить любой советский, американский или английский танк на дистанциях для них запредельных. Кроме того, из-за большой массы снаряда при его попадании в танк, даже без пробития брони, в 90% случаев он все равно выходил из строя.

В феврале 1944 года начался выпуск 128-мм противотанковых орудий Рак 80. От Рак 44 они отличались главным образом отсутствием дульного тормоза. Поскольку лафет для него сконструирован не был, то качающуюся часть стали устанавливать на лафетах трофейных советских 152-мм гаубиц М-10, гаубиц-пушек МЛ-20 и французских 155-мм пушек. Всего по январь 1945 года было изготовлено 132 орудия, из которых 80 установили в САУ, сверхтяжелый танк Maus, а также использовали для подготовки экипажей.

Деревянный макет САУ в натуральную величину был показан на полигоне Арис в Восточной Пруссии. САУ произвела на фюрера самое благоприятное впечатление, и последовало «высочайшее» распоряжение начать ее серийный выпуск в следующем году. 7 апреля 1944 года машине присвоили название Panzerjager Tiger Ausf.B (Sd.Kfz.186), позже упрощенное до Jagdtiger. Спустя 13 дней изготовили в металле первый образец.

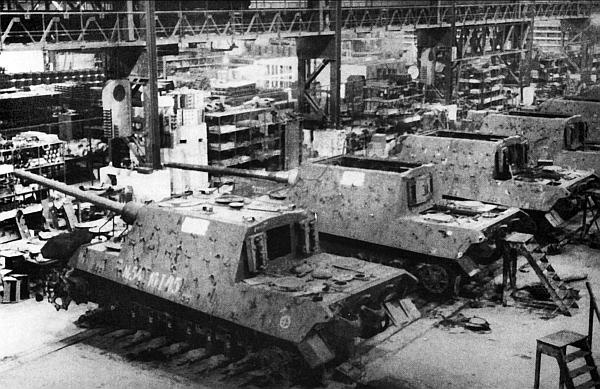

Сборочный цех завода «Нибелунгенверке» в городе Сент-Валентин (Австрия)

Выпуск «ягдтигров» (точнее, их изготовление) начался в июле 1944 года в цехах завода Niebelungenwerke в Сент-Валентине, принадлежавшего концерну Steyr-Daimler-Puch AG. Не считая трех первых прототипов, было изготовлено 74 «Ягдтигра».

Производство САУ «Ягдтигр»

Планами предусматривалось изготовить в 1944 году 150 «ягдтигров», а в 1945-м еще 100 до мая-месяца. Затем производство предполагалось перенести на завод фирмы Jung в Юнгентале. На новом месте немцы собирались выпустить 5 машин в мае, 15 в июне, а затем изготавливать ежемесячно по 25 штук до конца 1945 года. Планам этим не суждено было сбыться. Выпуском «ягдтигров» занимался только завод Niebelungenwerke, причем, как это видно из таблицы, с существенным отставанием от графика, что и неудивительно. 16 октября 1944 года союзная авиация совершила воздушный налет на завод в Сент-Валентине и сбросила на него около 143 т бомб. Производство «ягдтигров» на некоторое время полностью прекратилось, а потом велось очень медленными темпами, достигнув своего максимума в марте 1945 года (скорее всего за счет сдачи машин, сборка которых была начата еще в феврале). Но 23 марта 1945 года завод Niebelungenwerke был подвергнут еще одной массированной бомбардировке (сброшено около 258 т фугасных бомб), практически остановившей производство. Последние 4 «Ягдтигра» были собраны к 15 апреля 1945 года. Эти машины получил 653-й батальон тяжелых истребителей танков (Panzerjager Abteilung 653), причем последняя самоходка была передана экипажу 4 мая 1945 года. Спустя четыре дня завод в Сент-Валентине был занят Красной Армией.

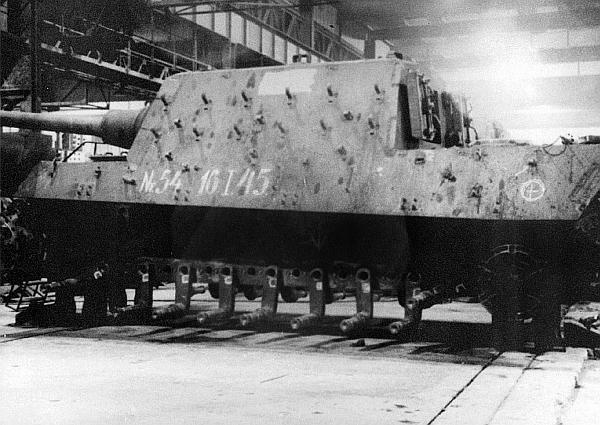

«Ягдтигр» в сборочном цеху. Хорошо видны балансиры подвески Хеншеля

В связи с нехваткой 128-мм орудий Рак 44 было принято решение об установке на «Ягдтигр» 88-мм пушки Рак 43/3. Планировалось в апреле 1945 года изготовить 4 таких машины, а в мае – 17. Проект САУ Panzerjager Tiger fur 8,8 cm Pak 43/3 (Sd.Kfz.185) был разработан, но в металле ни одна машина изготовлена не была.

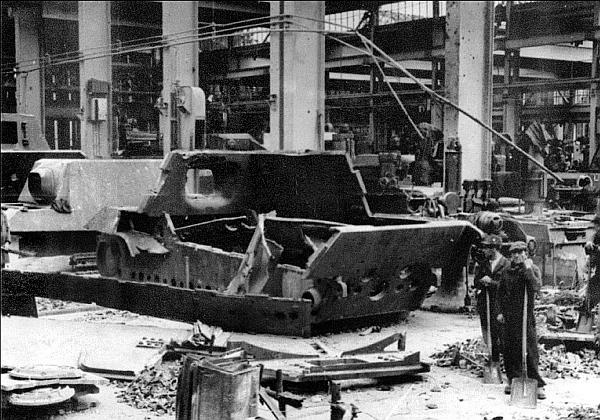

Сборочный цех завода «Нибелунгенверке» после бомбежки 16 октября 1944 года

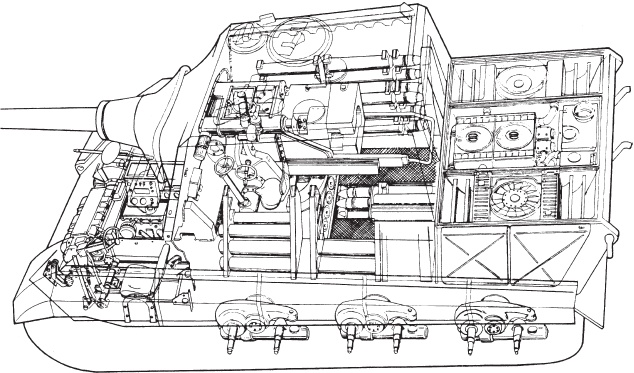

Компоновка истребителя танков «Ягдтигр»

Общая компоновка САУ Jagdtiger в целом сохранилась такой же, как у танка Tiger II. Однако нагрузка на шасси при выстреле предполагалась большей, чем у танка, поэтому его удлинили на 260 мм.

Отделение управления находилось в передней части САУ. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления, контрольные приборы и сиденье механика-водителя. Справа находился курсовой пулемет и сиденье стрелка-радиста. Радиостанция также находилась в отделении управления – над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части самоходной установки. Над ним размещалась бронированная рубка, в которой монтировалось орудие. Слева от пушки находились перископический прицел, механизмы наведения и сиденье наводчика. Сиденье командира находилось справа от орудия. В нишах по стенкам корпуса рубки и на полу боевого отделения размещался боекомплект. В задней части рубки размещались два заряжающих.

В моторном отделении, располагавшемся в кормовой части корпуса, размещались двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Следует отметить, что бронекорпус танка почти не претерпел изменений ни в части конструкции, ни в части толщины брони. Борта рубки представляли собой одно целое с бортами корпуса и имели такую же толщину – 80 мм. Лобовой и кормовой листы рубки соединялись с бортами «в шип», усиливались шпонками, а затем обваривались. Толщина лобового листа рубки достигала 250 мм, располагался он под углом 75° от горизонтали, что делало его практически неуязвимым для всех противотанковых средств противника на дистанции свыше 400 м. Кормовой лист имел толщину 80 мм. В нем располагался люк для демонтажа орудия, загрузки боекомплекта и эвакуации экипажа, закрывавшийся двухстворчатой крышкой на петлях. Крыша рубки изготавливалась из 40-мм бронелиста и крепилась к корпусу болтами. В правой передней части крыши рубки располагалась командирская вращающаяся наблюдательная башенка со смотровым прибором, прикрытым П-образной броневой скобой. Перед прибором в крыше башенки имелся лючок для установки стереотрубы. За командирской башенкой размещался посадочный люк командира, а слева от нее – амбразура перископического прицела пушки. Кроме того, в крыше рубки устанавливались вентилятор, «устройство ближнего боя» и четыре прибора наблюдения.
