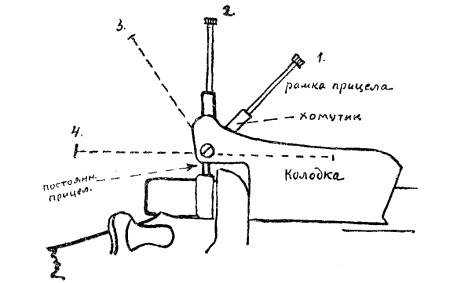

Прицельная рамка прикреплена к колодке при помощи шарнира и устанавливается при стрельбе под углом в 90 градусов. Она может принимать четыре положения (см. чертеж № 1).

1. Под углом около 45 градусов к колодке — это наиболее удобное положение для установки хомутика на нужную дальность.

Чертеж № 1.

2. Под углом в 90 градусов — это положение при стрельбе.

3. Под углом около 135 градусов.

4. Под углом около 180 градусов. Последние два положения служат для того,

чтобы не повредить случайно прицела ударом обо что-нибудь при движении, в рукопашном бою и т. д.

Угол возвышения

Необходимый угол возвышения достигается путем передвижения хомутика по прицельной рамке. На хомутике находится круглое прицельное отверстие; хомутик, когда он установлен, удерживается в нужном положении заскакивающей пружинкой на правой стороне рамки. На рамке нанесены деления от 200 до 1100 ярдов в сотнях ярдов и от 1100 до 1650 ярдов в пятьдесят ярдов [38] .

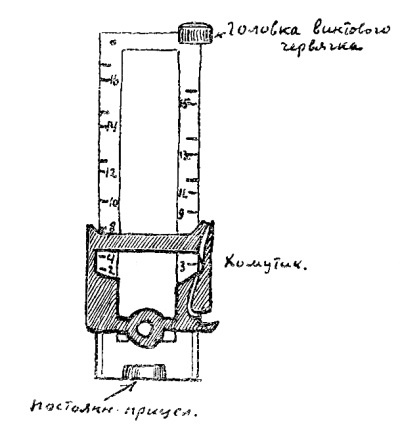

Чертеж № 2.

Указателем установки служит центр хомутика: на это должно быть обращено специальное внимание обучающихся, иначе они будут склонны принимать верхний или нижний край хомутика за показатель, и таким образом неправильно устанавливать высоту прицела (см. чертеж № 2).

Приспособление для установки высоты прицела

Механизм для точной установки прицела представляет из себя винтовой червячок с плоской головкой, имеющей зубчатые края, разделенной линиями на три сектора, каждый из которых соответствует углу возвышения в 1 минуту, отвечающему подъему траектории на один дюйм на расстоянии 100 ярдов (130 шагов). При поворачивании головки червяка на один сектор вправо по направлению движения часовой стрелки — возвышение увеличивается на один дюйм на 100 ярд. (130 шагов), на 2 дюйма — на 200 ярдов (260 шагов) и т. д.

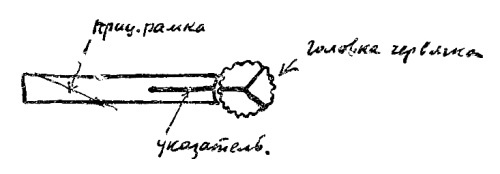

Чертеж № 3.

При вращении в обратную сторону возвышение настолько же уменьшается. На верхней плоскости рамки сделана засечка, служащая указателем для головки червяка (см. чертеж № 3).

Преимущество такого точного приспособления заключается в том, что винтовка может быть пристрелена точно, не изменяя высоты мушки, в вертикальном направлении так, чтобы вполне соответствовать индивидуальной прикладке любого стрелка, например, если стрелок пристреливая свою винтовку на расстоянии 100 ярдов (130 шагов), найдет, что она бьет на три дюйма выше или ниже точки прицеливания, ему остается лишь по установке прицела на 100 ярдов (130 шагов) — повернуть головку червяка на один полный оборот: вправо, чтобы поднять точку попадания, влево, чтобы опустить ее.

Примечание: для установки прицела на дальность 100 ярдов, которая по рамке не обозначена, следует установить прицел на 200 ярдов и опустить его с помощью червячка на три минуты, что равносильно установке прицела на 100 ярдов. При такой установке точка попадания будет на 1 1/2 — 2 дюйма выше точки прицеливания.

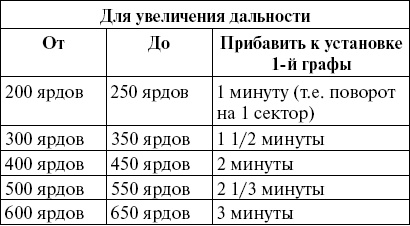

Кроме того микрометрическое приспособление дает возможность более точной установки прицела на расстояние до 1100 ярдов; как мы видели на прицельной рамке деления на 50 ярдов до расстояния в 1100 ярдов отсутствуют. Снайперу может понадобиться установка прицела на 250, 350, 450 ярдов и т. д. Чтобы осуществить это, ему необходимо будет запомнить следующую таблицу:

Таблица не продолжена, так как 600 ярдов (800 шагов) является пределом для действительной меткости стрельбы.

Для горизонтальной пристрелки винтовки необходимо, так же, как и при винтовке образца 1903 года, передвигать мушку, разница лишь в том, что благодаря более простой конструкции мушки винтовки Энфильда 1914 года эта операция здесь проще.

Способ прицеливания

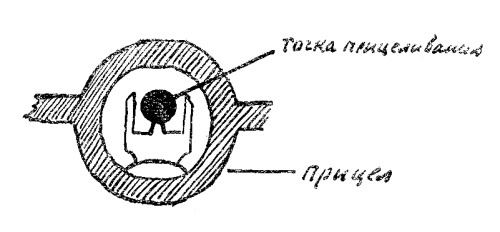

Чертеж № 4 покажет лучше всяких слов, как нужно прицеливаться.

Главное условие при этом, чтобы глаз смотрел через отверстие, а отнюдь не мимо него. Мушка должна прийтись в центре отверстия, основание ее у нижнего края отверстия.

Примечание: после некоторой практики, глаз будет инстинктивно помещать мушку в центр кружка отверстия.

Магазинная коробка: содержит лишь пять патронов и сконструирована таким образом, чтобы позволить подающей патроны пружине подниматься и заскакивать за головку затвора, при опорожнении магазина. Это показывает стрелку, что необходимо вновь зарядить винтовку. В то же самое время это предохраняет от слишком быстрого обращения с затвором, если не употребляется пружина, задерживающая подаватель, или монета вроде франка, чтобы удерживать внизу пружину подавателя, позволяя таким образом затвору свободно проходить взад и вперед, даже при пустом магазине.

Чертеж № 4.

Она простой конструкции, так как состоит всего из 3-х частей: платформы, пружины и донной пластинки. Чтобы снять: вложить острие пули в дыру, которая находится на донной пластинке, затем нажать вниз и вперед. Это сдвигает пружину и позволяет вынуть магазин для чистки и пр. При заряжении необходимо соблюдать осторожность, чтобы обойма была совсем вертикальна, при наклонении вперед первый же патрон повредит стенку магазина и заряжение станет трудным. Мало возможности в отказе, если затвор, казенная часть и магазин содержатся в чистоте.

Отверстия для выхода газов

Таких имеется три: одно направо от боевой личинки, два на нижней части затвора, одно впереди, и другое сзади экстракторного кольца. Они исполняют те же обязанности, что и в винтовке образца 1903 года, кроме только того, что отверстие перед экстракторным кольцом предохраняет от образования воздушных карманов.

Спусковой механизм: несколько отличается от винтовки образца 1903 года, так как при первом нажатии преодолевается давление примерно в 2 — англ. фунта, а при втором — от 5 до 6 англ. фунтов. Первое нажатие сравнительно продолжительное, а потому обучающиеся должны практиковаться в правильном спуске курка еще до стрельбы боевыми патронами.
