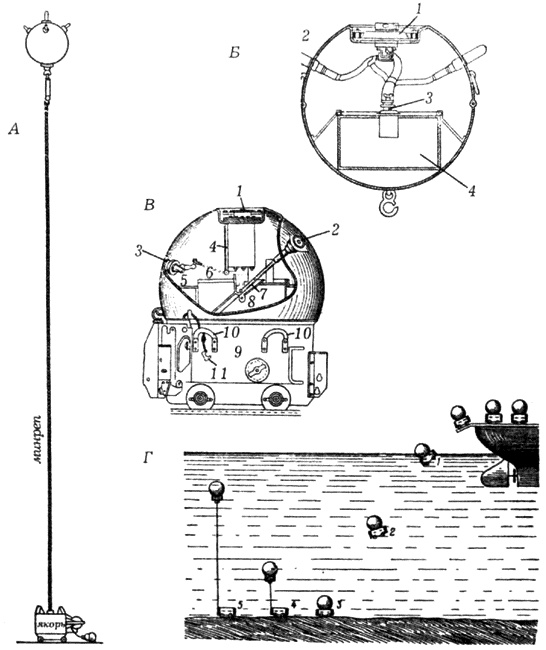

Рис. 27. Минное оружие:

А — якорная мина;

Б — гальваноударная мина (1 — предохранительный прибор; 2 — колпак со склянкой и батарейкой; 3 — запальный стакан; 4 — зарядная камера);

В — ударно-механическая мина (1 — горловина для ударного прибора; 2 — горловина для запального стакана; 3 — горловина для прибора потопления; 4 — ударный прибор; 5 — прибор потопления; 6 — привод к клапану потопления; 7 — запальный стакан; 8 — зарядная камера; 9 — якорь; 10 — подъемные скобы якоря; 11 — малая скоба для найтовых стропок);

Г — постановка мин с корабля (1 — момент сброса мины; 2 — мина тонет; 3 —.мина на грунте — тает сахарный разъединитель гидростатического прибора; 4 — сахар растаял — начал сматываться минреп; 5 — смоталась заранее определенная длина шнрепа — мина установилась на заданной глубине)

Таблица 21.

Тактико-технические характеристики отечественных мин, находившихся на вооружении флота к 22 июня 1941 года

Образец, год выпуска, Тип …… Общая масса, кг … Масса взрывчатого вещества, кг … Длина минрепа, м … Максимальная скорость носителя, узлов

М-26, 1926, Ударная …… 960 … 250 … 130 … 24

КБ, 1931, Гальваноударная …… 1020 … 230 … 263 … 24

«Мираб», 1939, Донная, неконтактная …… 280 … 64 … — … —

АМГ-1, 1937, Авиационная, гальваноударная …… Нет данных … 250 … 140 … —

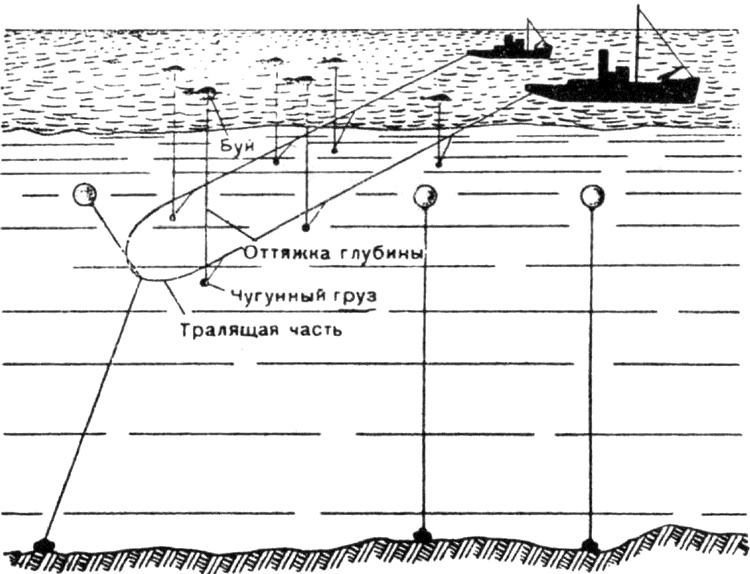

Рис. 28. Траление якорных мин

Но Наркомат ВМФ и Главный морской штаб не уделили этому наболевшему вопросу внимания и не подняли его перед правительством, что негативным образом сказалось при эвакуации Краснознаменного Балтийского флота из таллиннской военно-морской базы.

Не было в этот период у советского флота и средств борьбы с донными неконтактными минами, хотя в стадии разработки и испытаний уже находились электромагнитный и акустический тралы.

Еще хуже обстояло дело с оснащением кораблей гидроакустической техникой, хотя исследовательские работы в этой области начались еще в конце 1920-х годов. Но вскоре, из-за недопонимания руководством флота ее перспективного значения, была закрыта единственная гидроакустическая лаборатория, что повлияло на вооружение кораблей этой столь необходимой им техникой. На флот в небольших количествах поступали гидроакустические станции, закупленные за границей, но их было слишком мало, чтобы обеспечить потребности быстро растущего ВМФ.

Неплохо обстояло дело с развитием флотской связи. На вооружение флота поступили средства радиосвязи «Блокада-1» и «Блокада-2», что позволило оснастить части и соединения вполне современной системой радиовооружения, значительно расширив их оперативно-тактические возможности. А 17 сентября 1940 года был сформирован и узел связи Главного морского штаба.

В предвоенные годы значительно выросла и качественно окрепла береговая оборона страны, которая помимо береговой артиллерии, частей морской пехоты (на КБФ), зенитных средств включала и различные наземные войска — сухопутную артиллерию, стрелковые части и даже подразделения танков.

Основу береговой обороны составляла морская береговая артиллерия, которая предназначалась для выполнения следующих задач:

— защита своих военно-морских баз, портов, промышленных и административных центров, расположенных в прибрежных районах;

— оборона важных участков побережья, островов, проливов и узкостей от нападения и проникновения противника с моря;

— защита своих минных заграждений и прибрежных коммуникаций;

— противодесантная оборона побережья.

В соответствии с важностью этих задач береговая артиллерия к началу Великой Отечественной войны получила на вооружение современные по тому времени и модернизированные артиллерийские системы различных калибров, приборы управления стрельбой типа «Горизонт» и «Союз».

Большое поступление на флот техники позволило начать формирование новых частей и подразделений береговой обороны. Так, только в 1940 году было сформировано 86 новых батарей береговой артиллерии, а к марту 1941 года их уже было 332 (1224 орудия).

В зависимости от тактического назначения береговая артиллерия подразделялась по следующим категориям: крупного калибра (от 203 мм и выше); среднего калибра (130–180 мм); малого калибра (от 100 мм и ниже).

По характеру установки она подразделялась на стационарную (башенную и открытую) и подвижную артиллерию. Орудия калибра 180 мм и выше устанавливались, как правило, в броневых башнях, среднего и малого калибра — в специально оборудованных орудийных двориках на прочных бетонных основаниях. Каждая орудийная установка спереди, сверху и с боков прикрывалась броневым щитом, способным защитить личный состав от осколков и мин при обстреле противником.

Под землей были укрыты приборы управления стрельбой, запасы боеприпасов и помещения для отдыха и обеспечения жизнедеятельности личного состава.

Неприступную и хорошо оборудованную крепость представляли собой стационарные башенные батареи, размещавшиеся обычно в складках местности, затруднявших их обнаружение противником. Над поверхностью земли возвышалась только верхняя часть железобетонной башни с установленными в ней 2–4 орудиями. Башня с помощью электромоторов могла вращаться на 360° с наклоном и подъемом орудий (углы возвышения) от -5 до +48–50°. Прицельные устройства (дающие увеличение до 32 раз) позволяли производить наводку орудия по отдаленным целям.

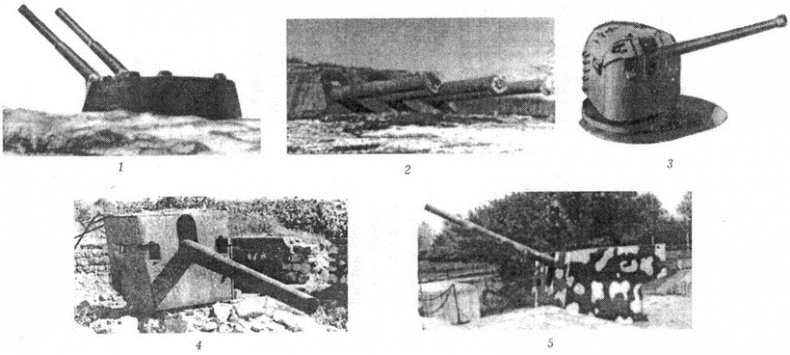

Рис. 29. Основные орудия береговой обороны флота:1–305-мм башенная батарея; 2–180-мм башенная батарея; 3–152-мм стационарное орудие; 4–130-мм стационарное орудие; 5— щитовая установка МО-1–180

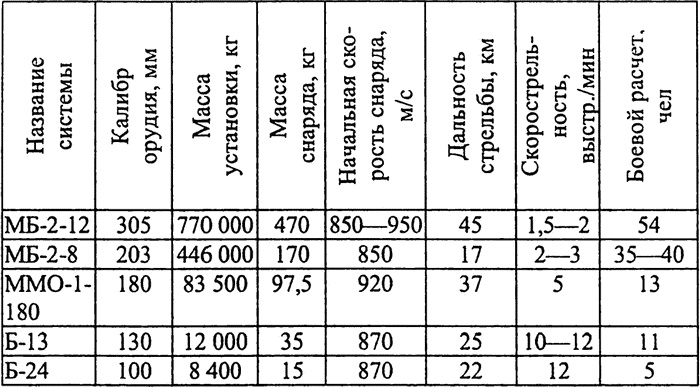

Таблица 22.

Тактико-технические характеристики орудий береговой обороны

Под башней, в глубине, размещался целый боевой и жилой комплекс с различными по назначению помещениями: командный пункт батареи (в нем находились рабочие места личного состава, огневой планшет, пульты управления громкоговорящей связи, телефонные аппараты для связи с боевыми постами и вышестоящим командованием, контрольные приборы, фиксирующие работу механизмов); помещения для отдыха личного состава; камбуз; душевая.

Еще ниже располагались агрегатные, распределительный щит, центральный пост (в нем установлен центральный автомат стрельбы), котельная, центральная силовая станция (имевшая мощные дизельные генераторы и другое электрохозяйство), артиллерийские погреба и разнообразные склады.
