ТРАНСМИССИЯ: однодисковое сухое сцепление автомобильного типа на каждый двигатель, поперечная передача, 6-скоростная планетарная коробка передач типа Wilson, многодисковые сухие бортовые фрикционы, бортовые передачи и соединяющие их валы.

ХОДОВАЯ ЧАСТЬ: 10 опорных катков (на борт) с металлическими бандажами, сблокированные попарно в пять тележек. Одиночный передний каток несколько большего диаметра, чем опорные, облегчавший преодоление вертикальных препятствий. Ведущее колесо заднего расположения с двумя съемными зубчатыми венцами. Направляющие полозья (выполняли роль поддерживающих катков). Подвеска балансирная с цилиндрическими пружинными рессорами. В каждой гусенице 69 траков шириной 356 мм, шаг трака — 152 мм.

СКОРОСТЬ МАКС., км/ч: 24.

ЗАПАС ХОДА, км: 257.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 24, высота стенки, м — 0,61, ширина рва, м — 2,4, глубина брода, м — 0,91.

СРЕДСТВА СВЯЗИ: радиостанция № 19 Мк II.

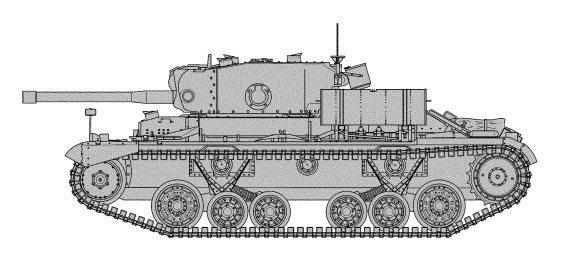

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Mark III Valentine VII

БОЕВАЯ МАССА, т: 16,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5410, ширина — 2629, высота — 2273, клиренс — 420.

ВООРУЖЕНИЕ: 1 пушка Мк IX калибра 2 фунта (40 мм), 2 пулемета Browning М1919А4 калибра 7,62 мм, 1 зенитный пулемет Bren калибра 7,7 мм, 1 дымовой гранатомет калибра 50,5 мм.

БОЕКОМПЛЕКТ: 61 артвыстрел, 3150 патронов калибра 7,62 мм, 600 патронов калибра 7,7 мм, 18 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 24B Мк I.

БРОНИРОВАНИЕ, мм: лоб — 60, борт и корма — 60, крыша — 10–20, днище — 7–20; башня — 60–65.

ДВИГАТЕЛЬ: GMC 6–71 модели 6004, 6-цилиндровый двухтактный дизель с рядным расположением цилиндров и жидкостным охлаждением; максимальная мощность 165 л. с. (120 кВт) при 2000 об/мин, заводская регулировка — 138 л. с. при 1900 об/мин. Рабочий объем 6970 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения M-6004, трехходовая синхронизированная механическая коробка передач Spicer synchromech, поперечная передача, многодисковые сухие бортовые фрикционы, двойные планетарные бортовые передачи, колодочные тормоза.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление цевочное посередине гусеницы), подвеска блокированная, балансирная со спиральной пружинной рессорой и гидравлическим амортизатором; три обрезиненных поддерживающих катка; в каждой гусенице 103 трака шириной 356 мм, шаг трака — 112 мм.

СКОРОСТЬ МАКС., км/ч: 32.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 40, высота стенки, м — 0,75, ширина рва, м — 2,2, глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

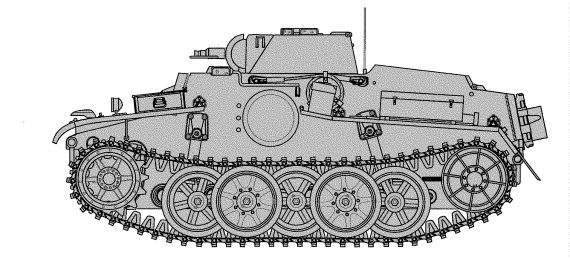

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IA

БОЕВАЯ МАССА, т: 5,4.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4020, ширина — 2060, высота — 1720, клиренс — 250.

ВООРУЖЕНИЕ: 2 пулемета MG 13 (позже MG 34) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 1525 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Zeiss TZF2 двукратного увеличения.

БРОНИРОВАНИЕ, мм: лоб корпуса — 13; борт, корма — 13; днище — 6; крыша — 6; башня — 13.

ДВИГАТЕЛЬ: Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощность 57 л. с. (42 кВт) при 2500 об/мин, рабочий объем 3460 см3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион сухого трения, 5-скоростная коробка передач Aphon FG 35 (5+1).

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт (передний — на индивидуальной подвеске со спиральной пружиной, остальные сблокированные попарно на продольной внешней балке и подвешены на листовых рессорах); три поддерживающих катка; ведущее колесо переднего расположения; направляющее колесо; гусеница мелкозвенчатая, двугребневая, шириной 280 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 57.

ЗАПАС ХОДА ПО ШОССЕ, км: 145.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,4; высота стенки, м — 0,36; глубина брода, м — 0,58.

СРЕДСТВА СВЯЗИ: радиостанция Fu 2.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IF

БОЕВАЯ МАССА, т: 21.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4379, ширина — 2640, высота — 2050.

ВООРУЖЕНИЕ: 2 пулемета MG 34 калибра 7,92 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF8.

БРОНИРОВАНИЕ, мм: лоб корпуса — 80; борт, корма — 50; днище, крыша — 25; башня — 50–80.

ДВИГАТЕЛЬ: Maybach HL 45P, 6-цилиндровый, карбюраторный, мощность 150 л. с. (109,5 кВт).

ТРАНСМИССИЯ: 4-скоростная (4+1) коробка передач с предварительным выбором Maybach VG 15 319.

ХОДОВАЯ ЧАСТЬ: пять опорных катков в два ряда на борт, ведущее колесо переднего расположения; подвеска — индивидуальная торсионная, гусеница шириной 540 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25.

ЗАПАС ХОДА ПО ШОССЕ, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,5; высота стенки, м — 0,33; глубина брода, м — 0,57.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

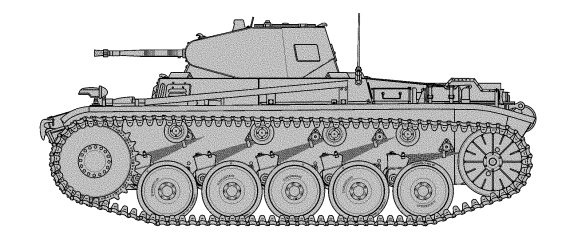

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIC

БОЕВАЯ МАССА, т: 9,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4810, ширина — 2280, высота — 2020, клиренс — 340.
