Обеспечить постоянное расстояние между конвейером и уровнем краски можно, если по мере расходования краски ванна будет САМА подниматься к конвейеру. Причиной такого подъема должно быть только уменьшение веса самой ванны. Значит, должна существовать сила, направленная вверх и приложенная к ванне. Такую силу можно создать, если установить ванну на пружинах или других упругих элементах. В качестве упругого элемента можно использовать и сжатый воздух…

Красивый вариант предложила инженер Е. Кладницкая (Сент-Пол, США): установить ванну с краской... в ванну с водой и использовать закон Архимеда.

Выталкивающую силу самой краски можно использовать, если подвесить детали не на жестких крюках, а на пружинах: потеря веса детали в краске не даст ей погрузиться слишком глубоко.

Вариант Д — покрытие наружной поверхности детали путем нанесения краски на поверхность — достаточно подробно был рассмотрен в начале главы.

В варианте А в качестве ОФ заявлено определение уровня краски, а в качестве ПД выбрано воздействие поплавка на контакты через рычаг. Поэтому в каждом из предложенных решений остались и поплавок, и рычаг для переключения контактов. Чтобы внедрить каждое из этих решений, необходимо произвести минимальные изменения. Такие изменения, кстати, по классификации Г.С. Альтшуллера составляют группу решений первого уровня.

В варианте Б в качестве ОФ заявлено поддержание в заданных пределах необходимого уровня краски, а в качестве ПД — способ: путем ее ПОДКАЧКИ НАСОСОМ. Здесь изменения более существенны. Они не затрагивают принцип действия системы — включения насоса с помощью контактов, но меняют способ воздействия на контакты (решение второго уровня).

В варианте В синтезируется новая система, основная функция которой — обеспечить поддержание нужного уровня краски, при этом способ подачи краски заявлен обобщенно — насосом. Значит, нужно определить принцип действия всей системы регулирования. При такой постановке проблемы вспомогательную функцию выполняют не только поплавок и контакты, но и насос. Теоретически это решение третьего уровня, но по масштабу реализуемой задачи ближе ко второму.

В варианте Г по существу предлагается принцип действия системы (полное погружение детали в краску), который обеспечивает реализацию ОФ — покрытие ее наружной поверхности. При этом поддержание нужного уровня краски в ванне рассматривается как проблема, которую нужно решить для того, чтобы ОФ выполнялась наилучшим образом. В целом решение этой задачи — на третьем уровне.

Вариант Д определяет потребность — защитить наружную поверхность детали — и ставит задачу (формулирует ОФ) в самом общем виде: путем нанесения на нее краски. И проблемы возникнут тогда, когда мы выберем принцип действия этой системы и начнем подбирать элементы, которые обеспечат реализацию ОФ. От выбора принципа действия будет зависеть и уровень решения — третий или четвертый.

Выбор уровня решаемой задачи (в том числе при синтезе новой системы), таким образом, закладывается:

при формулировании потребности и ОФ системы, реализующей эту потребность;

при выборе принципа действия системы и элементов, которые, выполняя вспомогательные функции, создадут системный эффект и обеспечат реализацию ОФ всей системы.

Незнание закона не освобождает

от ответственности за его нарушение.

Опять законы! Сколько их уже было! Сумма углов треугольника равна 180°, действие равно противодействию, угол падения равен углу отражения... Теперь эти — законы развития технических систем. Зачем нам их знать?

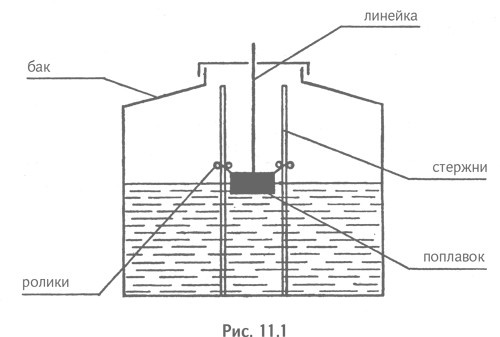

Для определения уровня негорючей жидкости в больших емкостях в них через верхний люк опускали поплавок. К поплавку привязывали ленту-рулетку. Но поплавок отплывал в сторону, результат измерения искажался.

Тогда к дну емкости вертикально прикрепили два металлических стержня, их верхние концы выходили в люк. Поплавок с помощью роликовых втулок «надели» на стержни, и теперь он легко скользил вверх-вниз, точно показывая уровень жидкости. Однако, когда похолодало, на металлических стержнях начала намерзать пленка жидкости. Поплавок застрял.

Чтобы отогреть металлические стержни, через них пропустили ток низкого напряжения. Жидкость оттаяла, стекла, и поплавок опять заскользил вверх-вниз, перемещая ленту-рулетку (рис. 11.1).

— А почему Вы не... — спросил один из авторов книги изобретателя последней конструкции и объяснил идею. — Ведь по законам развития технических систем это совершенно очевидный следующий шаг.

— Как-то не подумал, — ответил изобретатель. — А ТРИЗ я не изучал.

— И еще вопрос: жидкости электропроводны?

— В большинстве случаев...

— Тогда, может быть...

— Очень может быть... — задумчиво сказал он. — Очень может быть...

О возможности прогнозировать развитие технических систем (ТС) на базе законов их развития (ЗРТС) мы уже говорили. Поэтому сделайте следующий шаг, а точнее два, в совершенствовании поплавковых измерителей уровня жидкости. Кстати, они еще не заявлены как изобретения. Хотя вполне возможно, что вы предложите варианты еще лучше.

Не убедили? Тогда еще пример. Автомобиль — это транспортное средство, и с момента появления его совершенствование определялось одной целью: мне, его владельцу, надо быстрее попасть из пункта А в пункт Б. Так сформировалась идея легкового автомобиля. Другие цели появились позднее и привели к созданию грузовиков, автобусов и целого ряда специальных машин.

Не так давно — в середине 1970-х гг. — промышленность по производству легковых автомобилей большинства развитых стран зашла в тупик. И причиной тому был не только нефтяной кризис.

На заре автомобилизма шла бешеная погоня за скоростью34, которая продолжается и по сей день: уже созданы спортивные автомобили, скорость которых приближается к звуковому барьеру. Одновременно возникла и проблема устойчивости на дороге, особенно на поворотах. Машина становилась ниже, длиннее, шире. Тяжелее стала несущая часть — рама, основание кузова. Чтобы быстрее трогаться с места и разгоняться, потребовался более мощный двигатель — и усиливается ходовая часть: коробка скоростей, карданная передача, ведущие колеса. Растут требования к надежности тормозов — и механический привод заменяется гидравлическим, а затем пневматическим. Появляется компрессор, а с ним целая пневмосистема... Улучшается подвеска — рессоры, амортизаторы, стабилизаторы уровня. Для обеспечения безопасности пассажиров при столкновении кузов делают из металла большей толщины. Опять растет вес, габариты... И все ради того, чтобы перевезти одного, двух, максимум 7–8 человек. Автомобиль стал самоцелью.
