Сформулируем причинно-следственные связи в их противоположных состояниях:

1. Если использовать термостат (СУ), то нарушений связи не будет (НЭ1 устраняется), но появляется лишний вес (НЭ2).

Схематически это можно записать так:

(Черточка над обозначением указывает на его отрицание, т.е. на противоположное значение.)

2. Если же термостат не использовать (СУ не вводить), то лишний вес не появляется (НЭ2 не возникает), но сохраняется нарушение радиосвязи (НЭ1).

Схематически это можно записать так:

Свойство связи между двумя взаимодействующими объектами, при котором изменение одного объекта, или его части, или его параметра в нужную для нас, потребителей, сторону вызывает недопустимое для нас, потребителей, изменение другого объекта, или его части, или его параметра, называется техническим противоречием (ТП).

Таким образом, между возможностью иметь устойчивую радиосвязь и необходимостью таскать лишний вес существует прямая зависимость, причем без всяких возможных компромиссов: или связь и лишний вес, или ни веса, ни связи.

Чтобы поставить изобретательскую задачу, применим прием, который уже был использован в задаче о лодке Робинзона: введем в систему отсутствующий, идеальный термостат. Такой термостат ничего не весит, не потребляет никакой энергии (так как он отсутствующий!), но прекрасно выполняет свою функцию: согревает радиостанцию.

Тогда постановка изобретательской задачи может схематически выглядеть так:

т.е. не вводя средство устранения и тем самым не создавая новый нежелательный эффект , устранить имеющийся нежелательный эффект . Наша конкретная задача может быть записана так: не вводя термостат и тем самым сохраняя способность отсутствующего термостата не создавать лишний вес, обеспечить незамерзание радиостанции.

Из постановки изобретательской задачи и противоречия технического естественно вытекает противоречие физическое: термостат должен быть, чтобы радиостанция не замерзала и обеспечивалась устойчивая радиосвязь (основная функция системы), и термостата быть не должно, чтобы не приходилось носить лишний вес (чтобы не возникал НЭ2).

Функцию идеального крана в задаче о лодке Робинзона выполняла сама система. Очевидно, что функцию идеального термостата, как и любого идеального элемента, тоже должна выполнять сама система. Тем более что термостат выполняет вспомогательную функцию. А опыт решения предыдущих задач подсказывает, что от таких элементов нужно избавляться. Поэтому идеальное решение должно выглядеть так: система сама обеспечивает обогрев радиостанции.

Уточним состав системы, т.е. когда и при каких условиях ведется радиосвязь. Очевидно, только тогда, когда радиостанция находится в горах вместе с альпинистом, который сам является прекрасным источником тепла. Следовательно, функцию термостата — подогревать — можно передать альпинисту. Было предложено ту часть радиостанции, которая боится мороза, помещать в нагрудный карман комбинезона, а наружу вывести только микрофон, динамик и антенну.

Сделаем очередные выводы. Инструментальная цепочка действий при поиске решения проблемной ситуации дополняется новыми шагами: формулирование основной функции (ОФ) — определение состава системы и функции отдельных элементов — формулирование технического противоречия (ТП) в двух вариантах (выявление нежелательного эффекта НЭ1 — введение средства устранения СУ — появление нового нежелательного эффекта НЭ2) — постановка изобретательской задачи (ИЗ) — формулирование физического противоречия (ФП) — формулирование идеального конечного результата (ИКР).

Запишем кратко новую схему:

ОФ → состав системы → ТП (НЭ1 → СУ → НЭ2) →

→ ИЗ → ФП → ИКР.

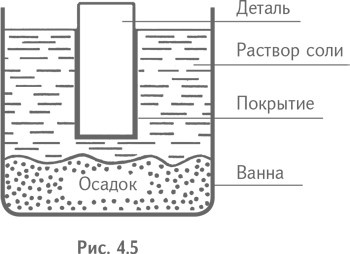

Известен и широко применяется простой способ нанесения защитных и декоративных покрытий на металлические поверхности. Для этого металлическое изделие помещают в ванну, наполненную водным раствором соли металла, который должен стать покрытием (никель, кобальт, палладий, медь, золото). Начинается реакция восстановления, и на поверхность изделия оседает металл из раствора соли (рис. 4.5).

Процесс проходит тем быстрее, чем выше температура раствора. Но при повышении температуры соль в растворе начинает перекристаллизовываться, перестает растворяться в воде и выпадает в осадок. Раствор быстро теряет свои рабочие свойства, качество покрытия ухудшается, поэтому раствор приходится часто менять. При высокой температуре, которая обеспечивает нужную производству скорость процесса, до 75% химикатов идет в отходы, что сильно удорожает процесс.

Пытались применить специальные стабилизирующие добавки, однако они повысили устойчивость соли к перекристаллизации в очень незначительной степени. Как быть?

Опыт решения предыдущих проблем рекомендует начинать анализ ситуации с определения основной функции системы и ее состава.

В качестве основной функции этой системы обычно рассматривают просто покрытие детали, упуская из виду, что раствор нагревают для того, чтобы ускорить процесс покрытия. Производственников интересует быстрый процесс, и именно максимально полезное для нас действие, по рекомендации Г.С. Альтшуллера, нужно с самого начала рассматривать как основную функцию системы и стремиться ее добиваться. Так в алгоритм закладывается мощный психологический инструмент, уже с момента постановки задачи ориентирующий нас на достижение максимально эффективного результата!

Итак, ОФ системы: быстрое нанесение покрытия на поверхность детали путем погружения детали в горячий раствор соли.

Состав системы: ванна, горячий раствор соли и деталь. Однако выполнение основной функции — быстрое нанесение покрытия (при высокой температуре!) — создает и нежелательный эффект (НЭ1): выпадение осадка. Причем чем выше температура, тем быстрее идет процесс и тем быстрее идет перекристаллизация соли и ее выпадение в осадок. Так как стабилизирующие добавки эффекта не дают, предотвратить выпадение осадка (ввести средство устранения — СУ) можно только одним путем: понизить температуру раствора. Но тогда возникает новый нежелательный эффект (НЭ2): соответственно снижается и скорость процесса покрытия, т.е. снижается производительность труда, что недопустимо по условиям выполнения ОФ системы.
