Апертура — это действующее отверстие оптической системы, определяемое размерами линз. Угловая апертура характеризуется углом, а между крайними лучами конического светового пучка, входящего в оптическую систему.

Иногда (редко) микроточки изготавливаются таким образом, что их чтение (просмотр) возможно только в отраженном или проходящем свете и под определенным углом.

Просмотр в отраженном свете может осуществляться при боковом или вертикальном освещении.

При боковом освещении пучок света от осветителя под соответствующим углом направляется на пленку через конденсор. В качестве конденсора может использоваться собирательная линза или вогнутое зеркало. Для получения равномерного освещения: а) перед осветителем помещается матовое или молочное стекло; б) на кадр с помощью конденсора проецируется не нить лампы, а коллектор осветителя или матовое стекло; в) со стороны кадра, противоположной осветителю, устанавливаются экраны-подсветки или зеркала.

Угол бокового освещения заранее оговаривается между агентами, чтобы не тратить время на его подбор.

Вертикальное освещение создается специальными осветителями: опак-иллюминаторами. В корпусе опак-иллюминатора помещаются лампа, коллектор с полевой диафрагмой, призма или остекленная пластинка, направляющая свет на кадр через объектив микроскопа. При этом объектив выполняет роль конденсора, собирая лучи света на поверхности кадра. Отраженные лучи вновь собираются микроскопом, образуя изображение микроточки, видимое в окуляре.

Схему опак-иллюминатора можно использовать и при просмотрах с малым увеличением, например, на стереоскопических микроскопах. Для этого перед объективом микроскопа под углом 45° к оптической оси укрепляют чистую стеклянную пластинку, отражающую на кадр свет от бокового осветителя.

При освещении проходящим светом изображение образуется за счет различия в поглощении и пропускании света кадром.

В установку для освещения проходящим светом входит специальный осветитель, состоящий из источника света, коллектора и полевой диафрагмы, зеркала и конденсора микроскопа с апертурной диафрагмой.

Пучок света от осветителя с помощью зеркала через конденсор направляется на кадр, производится наводка микроскопа на резкость. Для получения равномерного освещения, перемещая источник света относительно коллектора, получают изображение нити лампы на закрытой диафрагме конденсора. Чтобы получить нужное поле освещения, открывают диафрагму конденсора и закрывают диафрагму осветителя. Регулируя положение конденсора микроскопа и зеркала, получают резкое изображение диафрагмы осветителя в центре поля зрения микроскопа. Затем открывают диафрагму осветителя настолько, чтобы освещалось только видимое поле зрения. Путем изменения апертурной диафрагмы конденсора регулируется угол входящих в объектив лучей, и таким образом достигаются яркость и контраст изображения.

В случае отсутствия специального осветителя с коллектором и диафрагмой можно применить любой источник света. При этом используется вогнутая сторона зеркала, которая играет роль коллектора, направляющего пучок света через конденсор в объектив. В этом случае, однако, нельзя регулировать размер освещенного поля.

При чтении микроточек могут использоваться инструментальные, металлографические, биологические, сравнительные и стереоскопические микроскопы. Что касается последних, то они позволяют вести наблюдение двумя глазами через два объектива и окуляра. Конечно, никакого объемного изображения микроточка не содержит, но при длительном чтении глаза на этом микроскопе устают меньше. Оптическая система стереомикроскопа состоит из передних линз, сменных объективов, вводимых поворотом барабана. Изображение с помощью линз направляется на оборачивающие призмы и сводится в фокальные плоскости окуляров.

Агенты ЦРУ используют для чтения микроточек специальный «карманный микроскоп».

Просмотр (чтение) микрофильмов

Если для чтения микроточек требуется микроскоп, то для просмотра (чтения) микрофильмов можно использовать самые разные оптические системы и проекторы. Ниже представим некоторые из них.

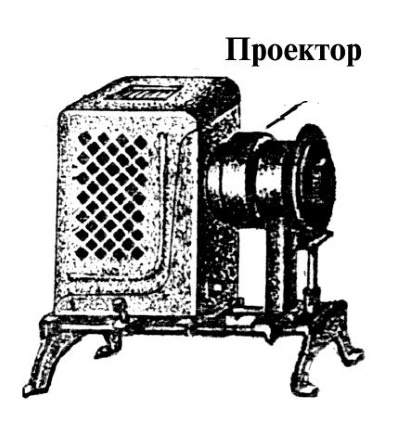

Проекторы позволяют воспроизводить изображение негатива микропленки на экране. Различают диаскопические, эпископические и эпидиаскопические проекторы. Диаско-пические проекторы (проекционные аппараты, кинопроекторы — (рис. 219) дают изображения в проходящем свете, эпископические проекторы — изображения в отраженном свете. Эпидиаскопические проекторы представляют собой их комбинацию (эпидиаскоп). На рис. 220 представлен прибор, оптическая схема которого сочетает схемы эпископа и диапроектора. При диаскопической проекции диапозитив освещается проходящим направленным пучком света, поэтому изображение на экране имеет достаточную яркость даже при использовании источника света небольшой мощности и проекционных объективов не очень высокой светосилы. При эпископической проекции необходимо применять более мощные источники света и светосильные объективы.

Диаскоп — оптико-механический прибор для проецирования изображений оригиналов на экран, встроенный в прибор, позволяющий чтение микрофильмов (микрофот) и т. д. (рис. 221).

Простейшим оптическим увеличительным приспособлением является обычная лупа (рис. 222). Бинокулярная лупа позволяет рассматривание одновременно обоими глазами стереоизображений. Она состоит из двух линз, вмонтированных в оправу (рис. 226).

К аппаратам, позволяющим осуществлять чтение микропленок, относятся читающие устройства и читальные аппараты. Некоторые модели таких аппаратов позволяют делать копии микропленки.

Читальный аппарат представляет собой проекционный аппарат, в котором изображение кадра микрофильма через объектив и систему зеркал проецируется на встроенный в аппарат или вынесенный экран. По принципу действия читальные аппараты подразделяются на аппараты для просмотра микрокопий в проходящем или отраженном свете. Настольные читальные аппараты позволяют просматривать как микрофильмы, так и микрокопии (микрокарры, микрофиши).

Конструктивно читальные аппараты подразделяются на аппараты с диффузно отражающим и просветным экраном. Основные узлы читального аппарата с диффузно отражающим экраном показаны на рис. 12. В комплект аппарата может входить также зеркальная приставка для проецирования изображения на внешний экран. В читальных аппаратах этого типа свет от электрической лампы через теплофильтр и систему линз попадает на кадр микрофильма. Полученное таким образом оптическое изображение микрокадра проецируется с помощью объектива и зеркала на экран, установленный в глубине светозащитного кожуха, что позволяет пользоваться читальным аппаратом в незатемненных помещениях.

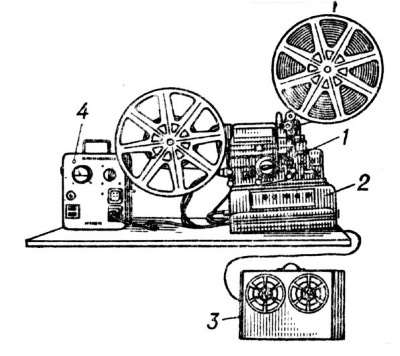

Рис. 219. Устройство для просмотра кинопленки 1 — кинопроекционный аппарат; 2 —усилитель электрических сигналов; з — громкоговорящее устройство; 4 — автотрансформатор
