Главное достоинство данного аппарата – это простота конструкции. Недостатки: сложность слежения за температурой кипения браги; низкая эффективность; возможны значительные примеси сивушных масел в самогоне.

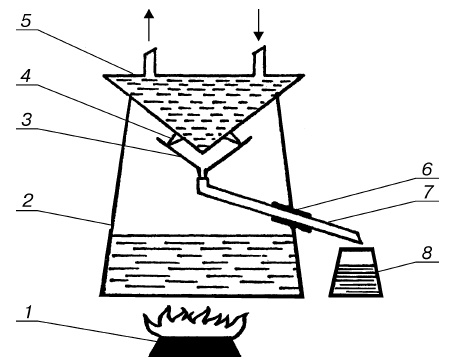

Этот аппарат свое название получил от находящейся внутри него воронки, которая собирает сконденсированные капли самогона (рис. 3). Его можно назвать усовершенствованным вариантом предыдущего перегонного устройства. Вместо таза роль холодильника выполняет конусообразная емкость (5). Вместо тарелки используется воронка (3). Конус и воронку изготовляют из нержавеющей стали. Размеры конуса выбирают так, чтобы он вставлялся в 10– 15-литровый бак (2) или другую емкость. Воронку припаивают к конусу при помощи трех пластинок (4) на расстоянии 1,5–2 см. В стенке емкости проделывают отверстие, в которое впаивается трубка (6). Диаметр трубки подбирается такой, чтобы в нее можно было пропустить термоупорный отводной шланг (7), который соединяет воронку со сборником. В то же время шланг должен плотно прилегать к трубке.

Рис. 3

Рассмотрим принцип работы устройства. Бак с брагой нагреваем горелкой (1). В конус (5) заливаем холодной воды. Спиртосодержащая жидкость испаряется и конденсируется на конусе и по нему стекает в воронку (3). Из воронки по шлангу (7) попадает в сборник (8).

Для повышения эффективности работы устройства рекомендуется конус охлаждать проточной водой. Для этого надо сделать его герметичным и припаять к нему две трубки для подачи и отвода холодной воды. Стыки между конусом и емкостью, трубкой и шлангом промазывают тестом. Это исключает выход наружу спиртосодержащих паров.

Главный недостаток данной конструкции – сложность контроля температурного режима. Для устранения этого недостатка в бак можно вставить еще одну трубку, через которую при помощи теста можно будет установить термометр.

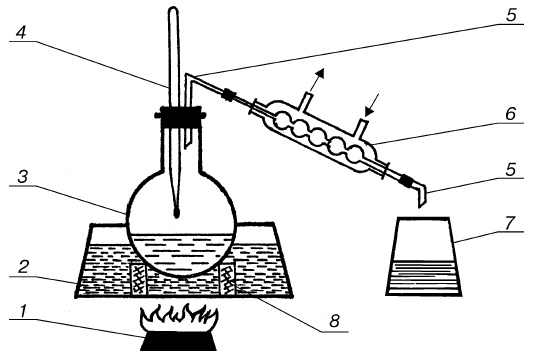

В данном устройстве (рис. 4) емкостью для нагревания браги служит специальная колба (3) объемом 1–3 л. Для конденсирования спиртосодержащих паров используют стеклянный дистиллятор с проточной водой (6) – вы могли его видеть в школьных учебниках по химии (прибор для получения дистиллированной воды). Колбу и дистиллятор можно приобрести в магазинах химического оборудования и медтехники. Колбу (3), холодильник (6) и сборник (7) можно соединить между собой комплектом стеклянных трубок (5). Колбу (3) закрывают пробкой, в которой делают отверстие для термометра (4) и отводной трубки (5). Холодильник (6) можно закрепить на штативе. Колбу нагревают на водяной бане. Для этого ее помещают в емкость с водой (2), которая нагревается газовой горелкой (1). Колба должна стоять на деревянной подставке (8). Внутрь колбы можно поместить кусочки керамики, которые обеспечат равномерное кипение смеси.

Температура водяной бани повышается до температуры кипения, при этом температура внутри колбы будет немного меньше и поэтому брага кипеть не будет, но температура будет достаточной для выпаривания спирта. Дистиллятор посредством шланга соединяют с водопроводным краном, отводной шланг опускают в раковину.

Рис. 4

Браги в колбу наливают не более 2/3 ее объема.

Главное достоинство конструкции – возможность визуального наблюдения процесса во всех стадиях перегонки. Недостаток – сравнительно небольшие объемы перегонки (0,3–1,5 л).

Свое название устройство получило от формы холодильника, напоминающей куб (рис. 5). Этот вариант перегонки браги можно назвать классическим, он получил наибольшее распространение у любителей-самогонщиков. Он привлекает скоростью и качеством перегонки, возможностью контролировать температурный режим процесса перегонки.

Перегонное устройство состоит из емкости-бака (2), обязательно закрытой уплотнительной крышкой (3); отводной трубки (5); емкости с водой и змеевиком (6); сборника (7). Для контроля температуры в крышке проделывают отверстие под термометр (4), который вставляется при помощи уплотнительной пробки.

Емкость на 2/3 заполняют брагой, закрывают уплотнительной крышкой и ставят на горелку (1). Спиртосодержащие пары через трубку попадают в змеевик, в котором конденсируются и стекают в сборник.

Рис. 5

Воду в баке необходимо периодически заменять. Для этого удобно сделать в баке сливной кран, при наличии трубопровода обычно к баку припаивают две трубки: сверху – для поступления холодной воды (ее соединяют с краном), снизу – для слива (ее соединяют с раковиной).

Производительность такого устройства 0,6–0,8 л/ч, что позволяет получить при одноразовой перегонке самогон крепостью 30–40 % об.

Во время процесса перегонки необходимо внимательно следить за температурой кипения, при высокой температуре (около 90 °C) может произойти выброс бражки в трубопровод, что приведет к прекращению перегонки и опасному увеличению давления в емкости. При засорении трубопровода необходимо сразу снизить температуру нагрева, вытащить из системы и промыть трубопровод. Затем продолжать перегонку.

В качестве емкости для нагревания браги можно использовать фляги, бидоны, канистры, бытовые скороварки. Очень просто переделать бытовую скороварку. Необходимо только вынуть из крышки скороварки клапаны и на их место установить пробки с отверстиями для термометра и трубки. К трубке подсоединяется змеевик, и устройство готово к работе.

Данное устройство состоит из двух стеклянных банок емкостью 10 л и 3 л (рис. 6). Десятилитровая банка (4) нужна для нагревания спиртосодержащей жидкости, а трехлитровая (8) служит холодильником.

Большую банку на 1/2 заполняют брагой и помещают на водяную баню (3) – таз, наполненный водой, стоящий на электроплитке или газовой горелке (1). Банку закрывают пробкой с отверстиями для термометра (5) и трубки (6). Маленькую банку закрывают пробкой с отверстиями для трубок (6) и (9) и переворачивают. Трубка (6) имеет большую длину, доходящую почти до дна банки (8), по ней спиртосодержащие пары попадают в холодильник, конденсируются на стенках банки и стекают вниз. Для большей эффективности банку-холодильник помещают под струю холодной воды (7) в раковину (10). Холодильник можно также установить на треноге (на рис. не показано). Трубка (9) служит для выравнивания давления внутри холодильника. Часть спиртосодержащих паров (не успевших сконденсироваться) будет выходить через трубку наружу; их можно уловить, если на конце трубки поставить водяной затор (емкость с водой), тогда спирт будет растворяться в воде, а затем эту жидкость можно будет перелить в брагу и впоследствии перегнать.
