Трубочистные инструменты

Для проведения работ по очистке дымохода и вентиляционных каналов печи необходимо использовать специальные приспособления и инструменты (рис. 6).

Рабочий инвентарь должен полностью обеспечивать безопасность проведения трубочистных работ.

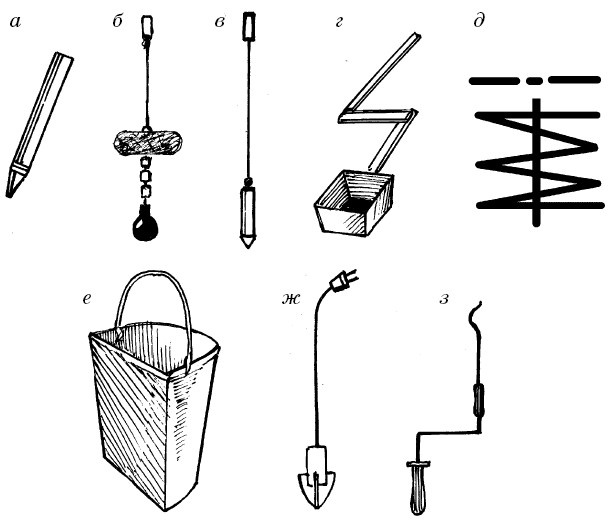

Рис. 6. Трубочистные инструменты и приспособления: а — зубило; б — веревка с гирей; в — снаряд; г — ложка; д — ерши; е — ведро; ж — электрическая лампочка в металлической оплетке; з — проволока

Зубило

Зубило используется для пробивки отверстий в массиве печи или дымовой трубе. При выполнении трубочистных работ необходимо иметь под рукой набор зубил различной длины, так как стенки каналов могут различаться по толщине.

Трубочистная веревка

Трубочистная веревка необходима для опускания гири или снаряда на протяжении всей длины дымового канала при его проверке или очистке. Длина веревки должна быть подобрана в зависимости от длины дымового канала.

Трубочистная гиря

Трубочистная гиря применяется для проведения очистных работ дымовых каналов, удаления из них мелких завалов и проверки их сечения. Гиря должна иметь шаровидную форму. Ее диаметр обычно составляет не менее 100 мм. К гире приваривается железная скоба, за которую прикрепляются веревки или цепи. Длина цепи должна составлять не более 1 м. Во время работы цепь издает звук, ориентируясь на который можно определить месторасположение гири в дымовом канале.

Трубочистный снаряд

Трубочистный снаряд используется для устранения сложных завалов из строительных материалов (кирпича, бетона, щебня). Диаметр снаряда составляет 80-100 мм.

В канал снаряд следует опускать аккуратно, чтобы не повредить его стенки.

Трубочистная ложка

Трубочистная ложка применяется для удаления сажи и строительного мусора из дымовых каналов после проведения их очистки. Ручка ложки внешне похожа на металлический складной метр. Ее длина в разложенном состоянии составляет не менее 0,5 м.

Трубочистный ерш

Трубочистный ерш используется для очистки стенок каналов от сажи. Он может быть различной формы и конструкции. Крепится ерш только над гирей на расстоянии 0,25-0,5 м.

Трубочистное ведро

Трубочистное ведро используют для сбора сажи и строительного мусора из каналов после очистки. От обычного ведра оно отличается тем, что одна из его сторон плоская. В процессе очистки каналов эта сторона плотно прилегает к стене, благодаря чему можно предотвратить осыпание сажи или мусора.

Электрическая лампочка в металлической оплетке

Электрическая лампочка в металлической оплетке необходима для определения плотности канала. Мощность лампочки не должна составлять более 500 Вт. Ее опускают в исследуемый канал на проволоке или шнуре. Если луч света поступает в смежный канал, то это означает, что он недостаточно плотный. Длина проволоки или шнура будет указывать на проблемное место.

Металлическая проволока

С помощью металлической проволоки производят удаление завалов, очищают дымоходы печей, а также определяют места уводов в дымовых и вентиляционных каналах.

Трубочистное зеркало

Трубочистное зеркало необходимо для проведения проверки чистоты вертикальных дымовых и вентиляционных каналов, не имеющих горизонтальных участков и уводов. В последнее время для проведения трубочистных работ такое зеркало используют крайне редко, только при плохих погодных условиях, если имеются труднодоступные высокие оголовки дымовых труб или отсутствует доступ на крышу.

Кирпич

Виды кирпича

Обычный глиняный красный кирпич первого сорта (ГОСТ 8426-75) является главным материалом для возведения печей. Стандартная форма кирпича представляет собой прямоугольный параллелепипед, имеющий плоские грани и прямые углы. Его поверхность должна быть без трещин и сколов.

Размеры кирпича составляют 250 х 120 х 65 мм, масса может варьироваться от 3,5 до 3,8 кг. В 1 м3 сплошной кладки помещается 380 кирпичей. Обычный красный кирпич нормального обжига делится на семь марок, каждая из которых обозначается числом: 300, 250, 200, 150, 125, 100, 75. С помощью маркировки указывают предел прочности при сжатии кгс/см2 (1 кгс/см2 = 0,1 МПа).

Использовать для возведения печей и каминов недожженный или пережженный обычный глиняный кирпич запрещено. Недожженный кирпич отличается бледно-розовым цветом. Он представляет собой довольно хрупкий материал, который характеризуется значительным водопоглощением, поэтому часто может размокать в воде. При простукивании такого кирпича слышен глухой звук.

В результате обжига при температуре более 1000 °C кирпич становится пережженным. Он отличается темной окраской. Сверху на нем частично заметна стекловидная пленка, а сама поверхность отличается небольшой кривизной и покрыта трещинами. Пережженный кирпич — очень прочный. Его тяжело обтесывать, но он слабо связывается с раствором. Такой тип кирпича именуют «пережогом», или «железняком».

Кирпич нормального обжига, который производится при температуре 800-1000 °C, отличается красным цветом. Его легко расколоть, поэтому при падении он разбивается на крупные части.

Для кладки массива печей и дымовых каналов рекомендуется использовать только полнотелый глиняный кирпич. Стенки печей и каналов должны отличаться плотностью, так как попадание даже небольшого количества продуктов сгорания топлива в помещение может спровоцировать отравление угарным газом. Использовать в такой кладке дырчатый, силикатный или щелевой кирпич запрещено, потому что он быстро разрушается под воздействием высокой температуры.

Тугоплавкий кирпич производится из тугоплавких глин, которые отличаются повышенной прочностью и огнестойкостью. Такой кирпич способен выдерживать температуру 900-1000 °C. Его используют для кладки и футеровки топливников печей, которые предназначены для сжигания топлива с небольшой теплотворной способностью (например, дрова, торф и т. п.).

Огнеупорный кирпич имеет стандартные размеры: 250 х 123 х 65 мм, 230 х 113 х 65 мм и 225 х 225 х 70 мм. Он производится путем смешивания и обжига шамота (порошка, получаемого из обожженной и размолотой глины) и огнеупорной глины.

Огнеупорный кирпич необходим для футеровки топливников печей при сжигании природного газа, угля и жидкого топлива. Он отличается большой прочностью и повышенной огнестойкостью. Шамотный кирпич класса «А» способен выдерживать температуру до 1600 °C.
