Причинами прожога могут стать неравномерная скорость сварки, большой зазор между свариваемыми частями, соединение элементов из тонкого металла (это особенно частая причина прожога, так как ширина сварочной ванны становится такой, что превосходит толщину металла), некачественный первый слой в многослойном шве или выполнение вертикального шва в направлении снизу вверх.

4. Поджоги, которые возникают при возбуждении сварочной дуги в непосредственной близости от разделки кромок. Такие дефекты подлежат обязательному удалению, поскольку они превращаются в центры концентрации внутренних напряжений.

5. Наплывы (рис. 97), ставшие следствием ряд таких причин, как увеличенная сила тока в сочетании с длинной сварочной дугой и большой скоростью сварки, чрезмерный наклон сварного шва, выполнение шва в трудном пространственном положении и вертикального шва снизу вверх, ошибки при манипулировании электродом и неопытность сварщика. Они бывают локальными и значительными по длине.

Рис. 97. Наплывы расплавленного металла: а – в горизонтальном шве; б – в нахлесточном соединении; в – в тавровом соединении; г – в стыковом соединении либо при наплавке валиков

6. Незаваренный кратер. Если при окончании сварки дуга неожиданно обрывается, то на металле появляется углубление – кратер. Его размеры определяются силой сварочного тока. Оставленный незаваренным кратер – это источник концентрации внутренних напряжений, которые снижают прочность соединения. Если сварка осуществляется без выводных планок, то кратер надо заварить и оборвать дугу на заваренном участке шва. Нельзя выводить кратер в зону основного металла, поскольку это чревато образованием подреза.

7. Поры (рис. 98), вышедшие на поверхность.

Их появление объясняется содержанием газов в расплавленном металле. В этот момент их еще можно удалить из сварочной ванны, но если они появились в момент кристаллизации металла шва, то останутся в виде газовых пор. Причинами возникновения пористости являются использование отсыревших электродов, повышенная скорость сварки, длинная дуга, загрязненные кромки разделки и некачественная защита шва при сварке в среде защитных газов.

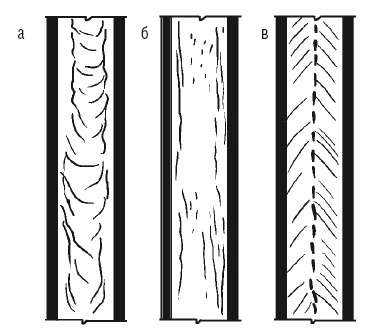

Рис. 98. Пористость металла шва: а – равномерная; б – очаговая; в – в виде цепочки

Равномерные поры – это результат действия постоянных факторов, таких как загрязненность кромок, влажные электроды и неравномерная толщина их покрытия. Одиночные поры – это последствие случайных факторов, в частности скачков напряжения в сети, локальных дефектов в электрод ном покрытии, случайного увеличения длины дуги.

Очаги (скопления) пор формируются при нарушении режима сварки, применении электродов с некачественным покрытием или загрязненности кромок.

Меры предотвращения пористости содержатся в уже названных причинах, хотя есть и другие. Например, использование обратной полярности при работе на постоянном токе, снижение температуры расплавленного металла сварочной ванны, устранение неметаллических включений в металле и др.

8. Трещины (рис. 99), которые представляют собой наиболее опасные дефекты швов. Они могут быть продольными или поперечными и возникать как в наплавленном, так и в основном металле.

Трещины образуются, когда в металле формируются напряжения в результате неравномерного нагревания и охлаждения, когда происходят усадка и изменения величины зерен металла и их расположения; когда сварка ведется при низкой температуре; когда соединяются в жестко зафиксированных изделиях или конструкциях конструкционные и легированные стали и проч. Трещины подлежат обязательному устранению: их вырубают и повторно заваривают.

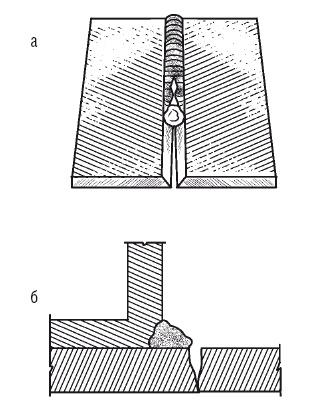

Рис. 99. Трещины: а – в наплавленном металле шва; б – в зоне термического влияния

К группе внутренних дефектов относятся следующие:

1. Трещины. Причины их появления и способы ликвидации такие же, что и при образовании и устранении наружных трещин.

2. Непровары корня шва и кромки (рис. 100). Это серьезный дефект, который выглядит как несплавление электродного металла с основным.

Помимо того, что в зоне непровара прочность шва резко ухудшается, здесь образуются очаги напряжения, снижающие сопротивляемость шва внешним нагрузкам при эксплуатации изделия или конструкции.

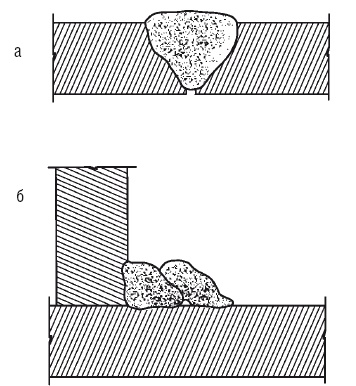

Рис. 100. Непровар: а – корня сварного шва; б – кромки

Причины непровара различны, среди них могут быть недостаточный ток, низкая мощность горелки, несоответствующий прогрев металла при ускоренном манипулировании электродом или горелкой, проникновение в шов шлака или пленки окислов, малый угол скоса кромок, некачественная подготовка кромок к сварке.

Как и в предыдущем случае, непровар аккуратно вырубают, после чего снова заваривают дефектный участок, предварительно выяснив причину непровара;

3. Поры, возникающие при поглощении жидким металлом газов, которые не успели полностью выделиться в процессе работы.

Другая причина порообразования – выкрашивание каплевидных

включений металла и шлака, поскольку мельчайшие капли металла, покрытые пленкой окислов, попав в сварочную ванну, не сплавляются с металлом шва.

Наличие пор приводит к тому, что шов становится проницаемым и разрушается под воздействием газов и жидкостей.

Поры подлежат вырубанию и повторному завариванию, а при газовой сварке – проковке.

4. Шлаковые включения, проникающие в металл при ведении сварки длинной дугой и окислительным пламенем.

Как и поры, они негативно отражаются на сечении шва, снижая его прочность.

Чтобы обеспечить высокое качество и прочность сварных соединений, весь технологический процесс сварки необходимо тщательно отслеживать.

Причем делать это нужно на всех этапах, включая:

✓ предварительный контроль, подразумевающий проверку сварочных материалов (флюсов, электродов, проволоки и проч.), оборудования, инструментов и др.;

✓ операционный контроль, во время которого определяются подготовленность изделий под сварку, ее соответствие стандартам и техническим условиям, качество присадок и состояние

контрольно-измерительной аппаратуры, а также контролируются режимы сварки и соблюдение технологии наложения сварных швов;
