Как правило, канализационную сеть рассчитывают на частичное наполнение труб. Самотечный режим течения с частичным наполнением сечения трубопроводов дает возможность:

– создать небольшой резерв в сечении труб для пропуска расхода, превышающего расчетный;

– создать лучшие условия для транспортировки взвешенных загрязнений;

– обеспечить вентиляцию сети для удаления выделяющихся из сточной воды вредных и опасных газов.

Температура бытовых сточных вод на выходе из жилого здания составляет не меньше 7 °С даже в самое холодное время года. Этот фактор позволяет прокладывать канализационные трубы на глубине меньшей, чем глубина промерзания грунта.

Глубину закладки канализационных труб нужно брать с таким расчетом, чтобы исключить возможность разрушения труб проезжающим автотранспортом. К примеру, керамические трубы, получившие в последнее время наибольшее распространение, могут повреждаться на глубине меньше 70 см. Если нет возможности заглубить канализационную сеть, то следует применять трубы из более прочного материала (например, железобетона).

Максимальная глубина закладки трубопровода зависит от того, каким способом производят работы (открытым или закрытым), а также от грунтовых условий. При открытом способе глубина траншеи в сухом грунте должна составлять 7–8 м, во влажном грунте – 5–6 м. При использовании закрытого способа прокладки (щитовая проходка) глубина заложения практически не ограничена. Тем не менее стоимость строительства трубопроводов за-крытым способом даже с применением современных технологий еще довольно значительна.

В связи с этим глубину заложения канализационных труб следует ограничивать. При разработке плана укладки канализационных труб необходимо увязать расположение трубопроводов с расположением всевозможных подземных коммуникаций.

Несколько слов необходимо сказать о формах труб, используемых при устройстве канализационной сети. Обычно применяют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапециевидной форм (рис. 59).

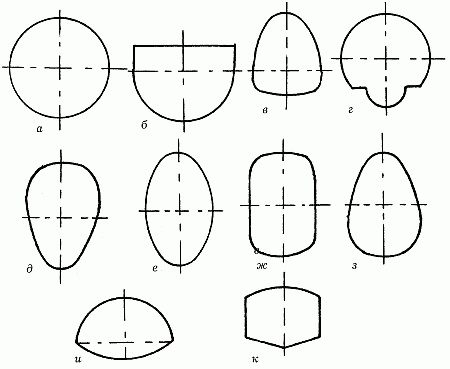

Рис. 59. Поперечное сечение труб: а – круглое; б – полукруглое; в – полуэллиптическое; г – банкетное; д – яйцевидное; е – эллиптическое; ж – полукруглое с прямыми вставками; з – яйцевидное перевернутое; и – лотковое; к – пятиугольное

Наиболее распространенными считаются трубы с круглой формой поперечного сечения. Это связано с тем, что они имеют наименьшие затраты при изготовлении, обладают хорошими гидравлическими характеристиками, а также рядом прекрасных технических и эксплуатационных качеств (например, сопротивление внешним нагрузкам, удобство и технологичность при укладке).

Помимо этого, трубы круглого сечения довольно легко очищаются от образовавшегося осадка гидравличе-ским способом с использованием шаров и цилиндров.

По мере того как увеличивается диаметр трубы круглого сечения, давление грунта и временной внешней нагрузки значительно возрастает. Для того чтобы снизить давление в стенках труб, своду придают полуэллиптическое сечение. Иногда используют трубы с яйцевидной формой сечения, выдерживающей довольно высокие статические и динамические нагрузки, но имеющей ряд недостатков: высота канала и глубина заложения больше, чем для труб круглого сечения при одинаковой пропускной способности. Кроме этого, в трубах эллиптиче-ского сечения намного быстрее образуется осадок, отлагающийся на стенках. В тех местностях, где имеются плывуны и грунт очень влажный, применяют лотковую форму. Это позволяет прокладывать канализационные сети на меньшей глубине.

Работы по устройству канализации в частном доме практически ничем не отличаются от этих же работ в городской квартире, за исключением того, куда производится отвод сточной жидкости. Наружная канализационная сеть имеет 2 источника приема сточных вод. Во-первых, если есть возможность, то канализационные трубы подключают к центральной канализационной сети, во-вторых, если такой возможности нет, то устраивают сливные ямы, так называемые ямы-шамбо.

Яма-шамбо

Сливную яму делают или непосредственно во дворе частного дома, если имеется возможность для въезда специальной ассенизационной техники, или на улице, ближе к проезжей части.

Сначала роют яму глубиной примерно 3–4 м и диаметром 1,5–2 м. Эти размеры зависят от того, каким образом яма будет отделана внутри – выложена кирпичом, бетонными кольцами или полностью забетонирована. Иногда в качестве сливной ямы используют большую металлическую или бетонную емкость, которую просто зарывают в землю.

Содержимое ямы время от времени выкачивают и вывозят в специально отведенные для этих целей места ассенизационные машины. Таким образом, по сути это не что иное, как вывозная канализация.

Проложив канализационные трубы внутри дома, их подключают к стояку, который выводят наружу. К наружному концу стояка подключают канализационную трубу, выведенную непосредственно в сливную яму-шамбо.

Особенности прокладки канализационной сети в подвальном помещении

Порой возникают такие ситуации, когда необходимо в подвале дома установить унитаз и умывальник, а иногда и ванну. При этом естественного слива в канализацию не имеется.

Решается такая проблема довольно просто. В настоящее время для этих целей производятся малогабаритные откачивающие установки. В качестве примера можно рассмотреть установку КН 32–0,4.

Такой агрегат, как, впрочем, и все остальные подобного класса, готов к подключению к унитазу с горизонтальным выходным патрубком.

Установку монтируют непосредственно за унитазом и соединяют напрямую с помощью уплотнительной манжеты. Через вход от унитаза фекальные массы поступают в установку, размельчаются и перекачиваются в трубу, а потом в канализационный стояк. Высота, на которую агрегат подает сточные воды для слива в канализационную трубу, составляет 6,5 м.

Кроме этого, в установке существует еще 2 ввода: для грязной воды из ванны и умывальника. Все стоки выводятся через один патрубок, а через другой из установки удаляется очищенный воздух. Второй патрубок подключают к вентиляции или через свободную циркуляцию в туалете. Очищенный воздух выходит через вентиляционное отверстие.

Установка КН 32–0,4 предназначена только для одного унитаза и приема сточных вод от двух дополнительных санитарно-технических приборов.

Люфт-клозет

В местностях с низким уровнем залегания грунтовых вод обычно строят выгребные дворовые уборные (с ямой-шамбо) или люфт-клозеты (утепленные уборные при доме, с плотно закрытым выгребом).

Размеры выгребной ямы, которую очищают 2 раза в год (обычно весной и осенью), определяют из расчета 0,5 м на каждого человека, проживающего в доме. Оптимальная глубина выгребной ямы – 1,5 м, ширина – не менее 0,8 м. Дно устраивают таким образом, чтобы имелся небольшой уклон в сторону люка для очистки. При устройстве туалета на приусадебном участке следует помнить следующее: грунтовые воды должны постоянно находиться ниже дна выгреба примерно на 1 м, их подъем выше данной отметки недопустим. Более подробно о яме-шамбо было сказано ранее.
